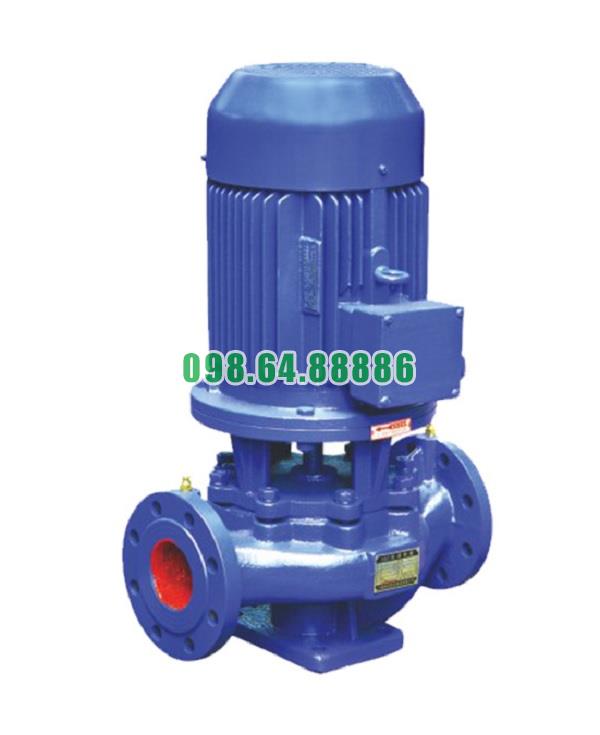

Bơm đồng trục thẳng đứng, bơm ly tâm, bơm inline ISG65-125, IRG65-125 3kw

Tải báo giá
• Mã SP
: ISG65-125
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng 25 m3/h hoặc 6.94 L/s, đẩy cao 20m, động cơ 3 kw, tốc độ quay 2900 r/min
Đang xử lý...


Thông tin sản phẩm

Thiết Kế Nhỏ Gọn Của Bơm Đồng Trục Thẳng Đứng ISG65-125, IRG65-125

Một trong những ưu điểm nổi bật giúp bơm ISG65-125 và IRG65-125 được ưa chuộng trong nhiều ứng dụng công nghiệp và dân dụng chính là thiết kế nhỏ gọn, tinh giản nhưng vẫn đảm bảo hiệu năng mạnh mẽ và khả năng hoạt động ổn định. Dưới đây là các yếu tố then chốt tạo nên sự nhỏ gọn, linh hoạt của dòng bơm này.

Cấu Trúc Đồng Trục – Tối Ưu Không Gian

Thiết kế đồng trục thẳng đứng, trong đó trục động cơ và trục bơm nằm trên cùng một đường thẳng, giúp toàn bộ cụm bơm trở nên gọn gàng và tiết kiệm diện tích sàn lắp đặt. Đây là giải pháp lý tưởng cho các khu vực kỹ thuật hạn chế về không gian như tầng hầm, phòng bơm nhỏ hoặc tủ kỹ thuật.

So với các bơm trục ngang truyền thống, dòng bơm này chiếm ít diện tích ngang hơn, thuận tiện trong việc lắp trực tiếp lên đường ống thẳng đứng mà không cần giá đỡ phụ trợ phức tạp.

Thiết Kế Tích Hợp Motor – Không Cần Bệ Đỡ Riêng

Bơm ISG65-125 và IRG65-125 được thiết kế kết hợp sẵn với motor, tạo thành một cụm thiết bị thống nhất. Điều này giúp giảm thiểu các chi tiết kết cấu phụ như khung đỡ motor, khớp nối dài hoặc bộ chỉnh tâm trục, từ đó làm giảm kích thước tổng thể của thiết bị.

Toàn bộ cụm bơm có thể gắn trực tiếp vào nền bê tông hoặc sàn kỹ thuật, không cần tủ bệ hay khung gầm cồng kềnh như các dòng bơm lắp rời khác.

Tổ Hợp “Inline” Với Mặt Bích Thẳng Hàng

Một đặc điểm nổi bật của thiết kế nhỏ gọn là bố trí mặt bích hút và xả cùng nằm trên một trục thẳng hàng, gọi là thiết kế “inline”. Nhờ vậy, bơm có thể lắp trực tiếp nối tiếp trên đường ống, không cần ống chuyển hướng hay cút nối, giúp tiết kiệm không gian và giảm áp lực tổn thất trong hệ thống.

Thiết kế này còn giúp đơn giản hóa đường ống, giảm chi phí lắp đặt và dễ bảo trì.

Khối Lượng Nhẹ – Dễ Di Chuyển và Bảo Trì

Bơm ISG65-125 và IRG65-125 sử dụng vật liệu đúc chính xác như gang cầu, inox hoặc hợp kim nhôm (cho phần thân vỏ motor), giúp giảm tổng khối lượng thiết bị mà vẫn đảm bảo độ cứng vững và chịu áp lực tốt.

Người sử dụng có thể di chuyển bơm dễ dàng bằng tay hoặc thiết bị nâng nhẹ, giúp thuận tiện trong quá trình lắp đặt và bảo trì định kỳ.

Tối Ưu Hóa Cấu Tạo Nội Bộ

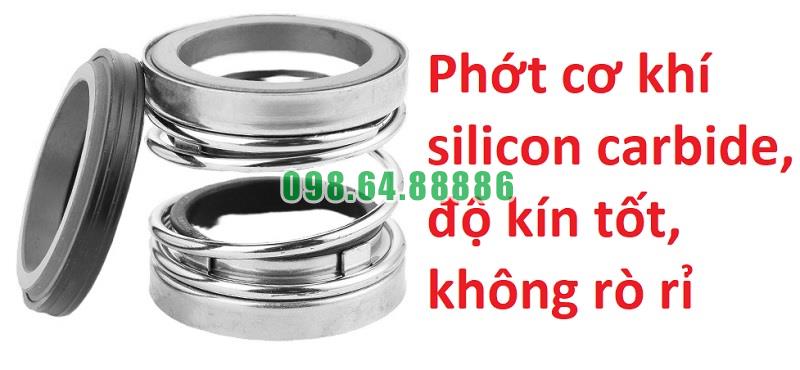

Các linh kiện bên trong bơm như cánh bơm, trục, phốt cơ khí, bạc đạn được bố trí hợp lý, không thừa chi tiết. Cánh bơm gắn trực tiếp lên trục động cơ, không cần trục trung gian hay trục kéo dài, nhờ đó rút ngắn chiều dài bơm và giảm tổn hao năng lượng.

Thiết kế trục ngắn cũng góp phần giảm độ rung và tiếng ồn khi vận hành, nâng cao độ bền tổng thể của thiết bị.

Linh Hoạt Trong Nhiều Không Gian

Với chiều cao vừa phải và chân đế vững chắc, bơm có thể lắp sát tường, sát trần hoặc trong tủ kỹ thuật, phù hợp cho hệ thống cấp nước tòa nhà, khu công nghiệp, nhà máy xử lý nước, hệ thống PCCC…

Sự nhỏ gọn này đặc biệt hữu ích trong những công trình cải tạo, nơi không gian không cho phép lắp đặt bơm theo phương ngang hoặc yêu cầu phải tiết kiệm diện tích tối đa.

Thiết kế nhỏ gọn của bơm ISG65-125 và IRG65-125 mang đến giải pháp tối ưu về không gian, chi phí lắp đặt và hiệu suất hoạt động. Đây là một lựa chọn thông minh cho các hệ thống yêu cầu tiết kiệm diện tích, vận hành tin cậy và dễ dàng bảo trì.



Nguyên lý bơm ly tâm của bơm đồng trục thẳng đứng model ISG65-125, IRG65-125

Cơ chế hoạt động cơ bản

Bơm ISG65-125 và IRG65-125 hoạt động theo nguyên lý bơm ly tâm, trong đó năng lượng cơ học từ động cơ điện được chuyển hóa thành năng lượng động và áp suất của dòng chất lỏng thông qua cánh bơm quay.

Khi động cơ vận hành, trục bơm quay kéo theo cánh bơm ly tâm quay quanh trục. Nhờ lực ly tâm, chất lỏng được hút từ cửa hút tại tâm quay của cánh bơm và bị đẩy văng ra mép ngoài của cánh bơm với tốc độ cao.

Quá trình này tạo ra vùng áp suất thấp ở tâm bơm và áp suất cao ở chu vi, làm cho chất lỏng tiếp tục được hút vào trung tâm và đẩy ra phía cửa xả liên tục.

Quá trình tạo áp và dòng chảy

  1. Hút chất lỏng
    Khi bơm khởi động, cánh bơm bắt đầu quay tạo ra vùng chân không tương đối ở tâm bơm. Chênh lệch áp suất giữa bồn chứa và miệng hút khiến chất lỏng chảy vào thân bơm.

  2. Tăng vận tốc
    Cánh bơm truyền động năng cho chất lỏng, làm cho chất lỏng chuyển động xoáy nhanh với vận tốc lớn.

  3. Biến đổi vận tốc thành áp suất
    Khi chất lỏng thoát ra khỏi cánh bơm và đi vào buồng khuếch tán hoặc vỏ xoắn ốc, vận tốc cao dần được chuyển thành áp suất, tạo ra lực đẩy mạnh đưa chất lỏng đi xa và lên cao.

Đặc điểm nổi bật của nguyên lý ly tâm

  • Lưu lượng ổn định: Khi bơm vận hành đều, lưu lượng không bị gián đoạn, giúp cấp nước liên tục.

  • Không cần van một chiều phía hút: Do áp lực tại tâm bơm luôn thấp, nước dễ dàng bị hút vào nhờ chênh lệch áp suất.

  • Áp lực đẩy tỷ lệ với tốc độ quay: Khi tăng tốc độ động cơ, cánh bơm quay nhanh hơn, áp suất và lưu lượng đầu ra cũng tăng theo.

  • Hiệu quả cao khi làm việc với chất lỏng sạch, ít tạp chất: Đây là lý do các bơm ISG/IRG thường dùng trong hệ thống cấp nước dân dụng, công nghiệp và PCCC.

Ứng dụng thực tiễn của nguyên lý này

Nhờ vận dụng hiệu quả nguyên lý ly tâm, bơm ISG65-125 và IRG65-125 có thể:

  • Đẩy nước lên cao đến hàng chục mét mà không cần sử dụng nhiều năng lượng.

  • Hoạt động ổn định trong thời gian dài mà không gây rung lắc mạnh hay tiếng ồn lớn.

  • Phù hợp với hệ thống bơm tăng áp, hệ thống nước nóng tuần hoàn, hệ thống làm mát và phòng cháy chữa cháy.


Thông số kỹ thuật và kích thước bơm model ISG65-125



Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-125


Đường cong hiệu suất bơm model ISG65-125


Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-125


Phụ kiện và kích thước lắp đặt bơm model ISG65-125


Phương thức lắp đặt bơm model ISG65-125

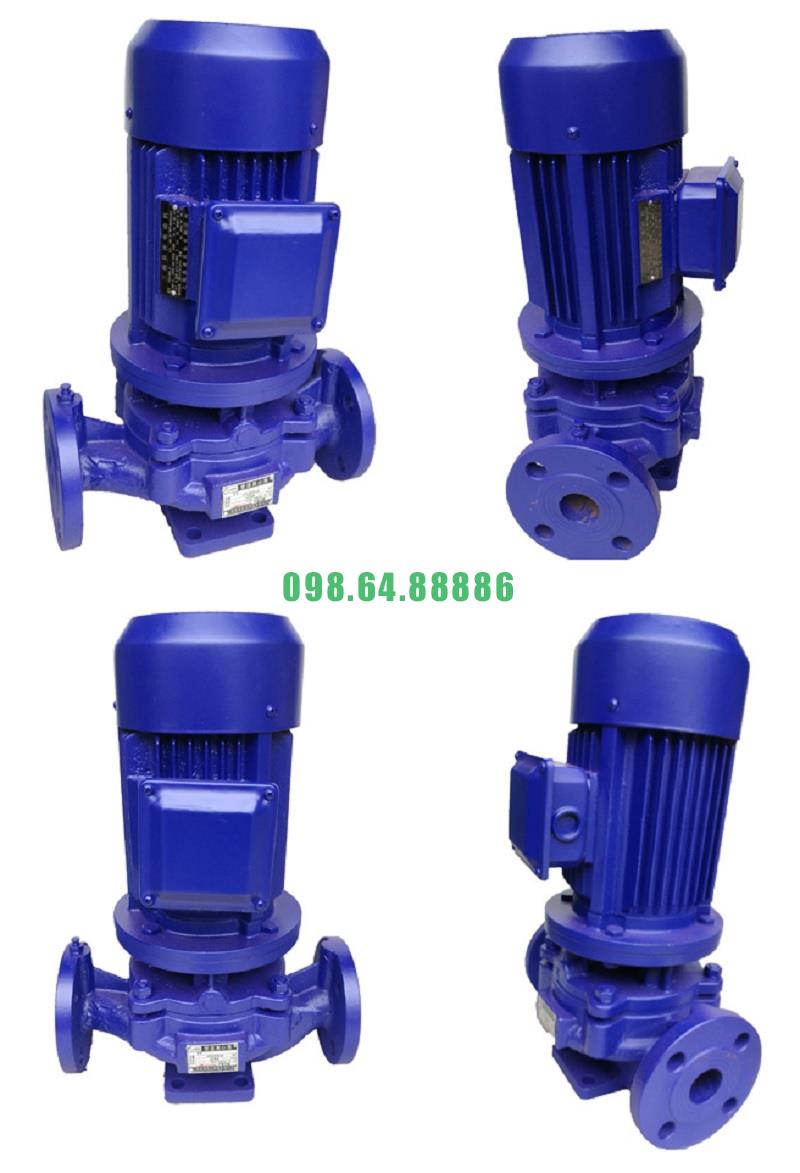

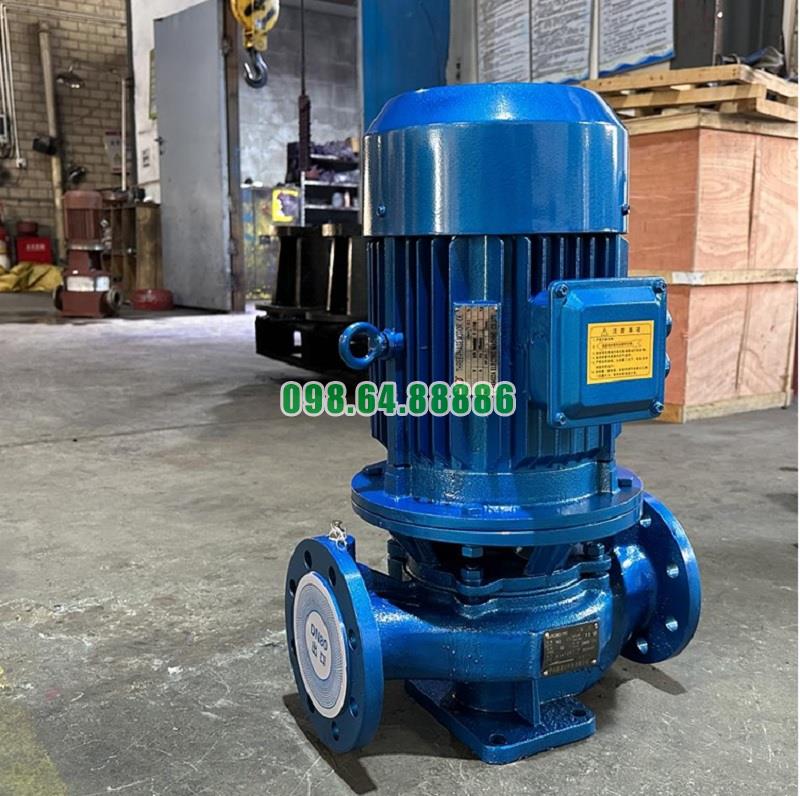

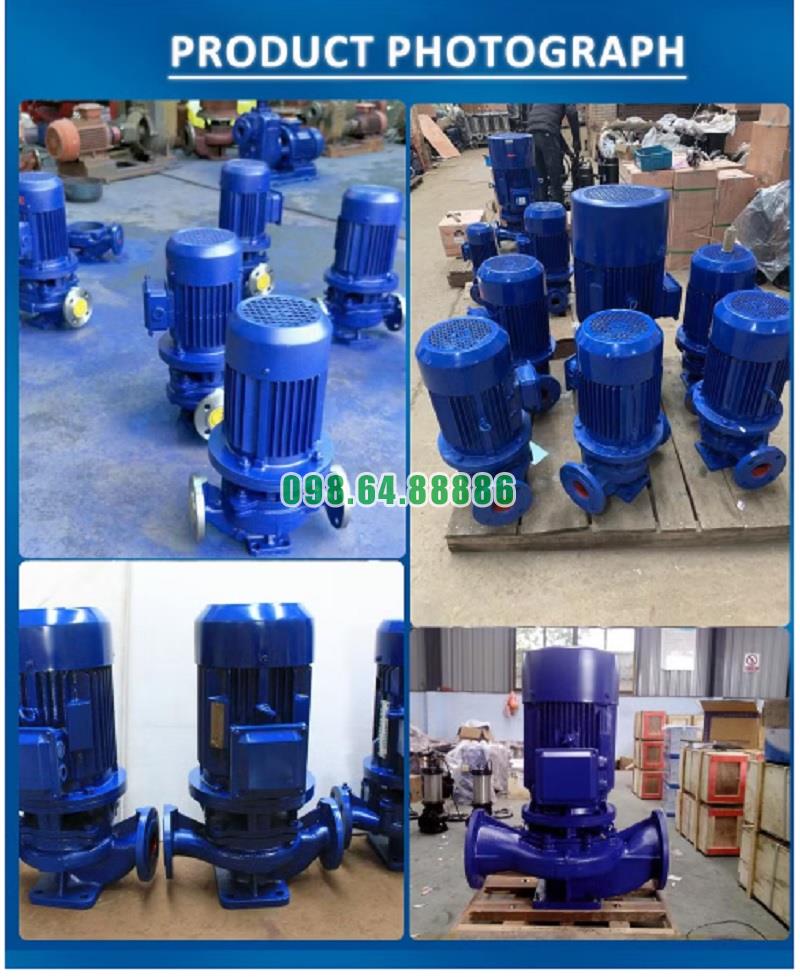

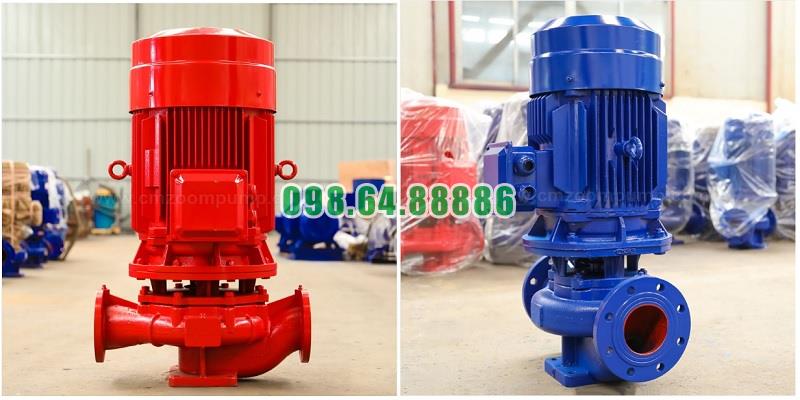

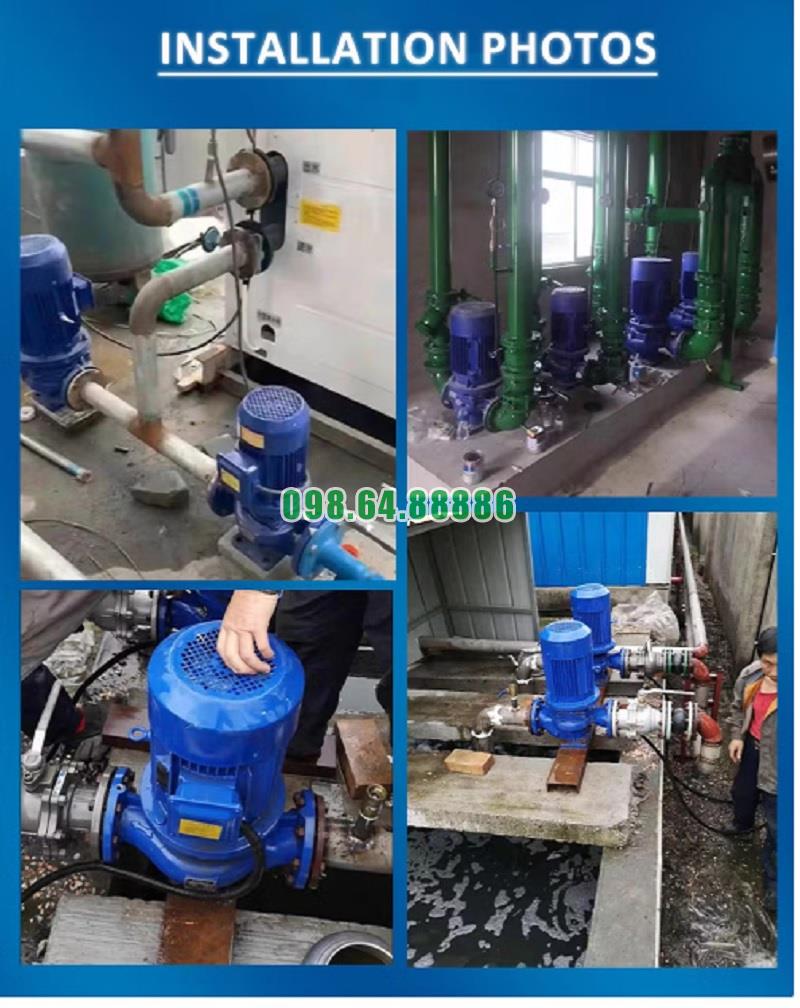

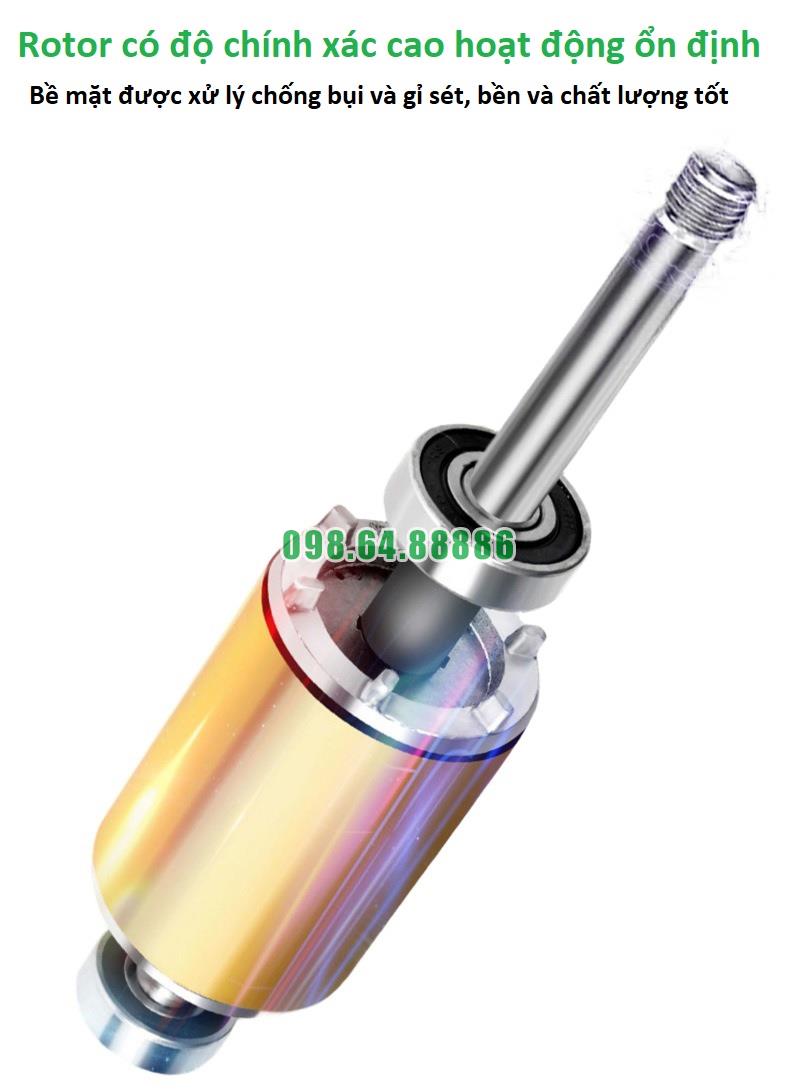

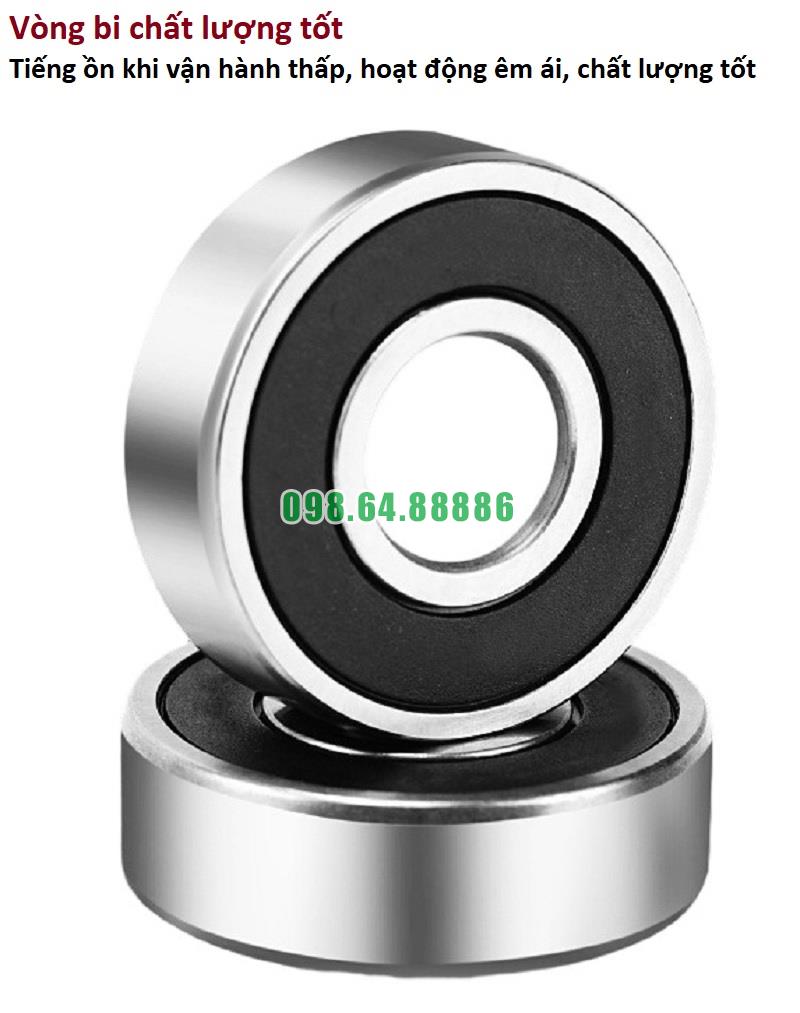

Hình ảnh thực tế bơm và phụ kiện bơm ISG65-125
