Hoạt động trong phạm vi nhiệt độ : 50o C – 80o C và áp suất < 0.6 Mpa.
Bơm các chất lỏng chịu áp suất thấp, truyền tải ổn định, ít ồn, ít rung, tuổi thọ hiệu suất cao.

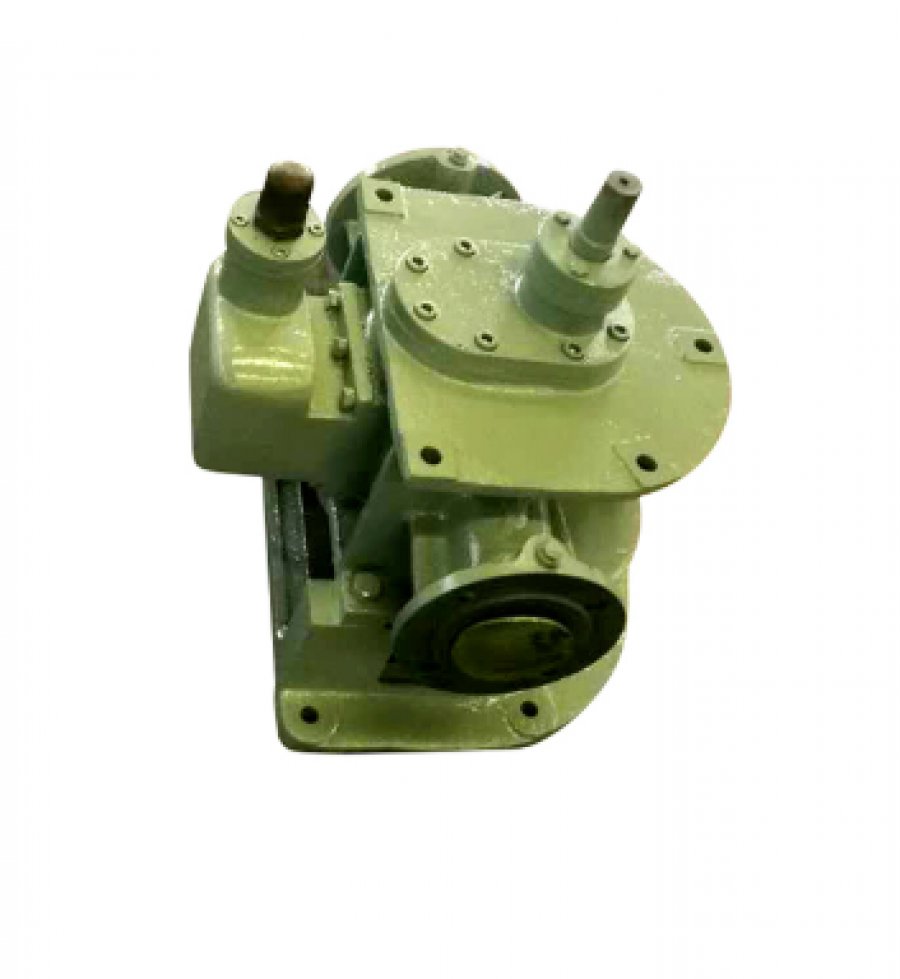

Mô tả cấu trúc bơm trục dọc kiểu bánh răng LYB :
Bộ phận chính gồm : Bánh Răng Ăn khớp ngoài, Trục Bơm, Thân bơm, Vỏ Bơm, Van an toàn, và Phớt cuối trục...Các bộ phận chính làm từ hợp kim thép chất lượng cao và được thiết kế Sản xuất chính xác để bơm hoạt động với hiệu suất cao và an toàn.
Bơm sử dụng cấu trúc truyền động từ và không rò rỉ hóa chất.
Bơm LYB sử dụng bánh răng kiểu ăn khớp ngoài được thiết kế theo hình vòng cung hình sin. Bánh răng cùng với trục động cơ tạo thành tổ hợp trục bánh răng. Trục bánh răng xoắn ốc hoặc trục bánh răng xương cá tùy theo lưu lượng và áp lực chất lỏng mà chọn sử dụng.
Vòng bi chịu lực và ổ trục trượt : hỗ trợ bánh răng bơm vận hành êm ái.
Roăng đệm : Ngăn rò rĩ chất lỏng làm hư hại bơm.
Bơm LYB với những cải tiến mới, thiết kế mới đáp ứng được các nhu cầu của khách hàng với phạm vi ứng dụng rộng rãi. Bơm có khả năng tự mồi tốt, không cần đổ dầu trước mỗi lần khởi động bơm.
Phớt cuối trục được sử dụng một trong hai loại : phớt chèn sợi ( phớt tút) hoặc phớt cơ khí. Phớt này đóng vai trò làm kín đầu trục vào của bơm. Tùy theo điều kiện và loại ứng dụng mà khách hàng lựa chọn loại phớt phù hợp.
Bánh răng quay theo chiều kim đồng hồ nếu nhìn từ trục chính đến bơm. Cổng hút bên trái và cổng xả bên phải.
Tất cả các bộ phận của bơm được bôi trơn trong quá trình hoạt động tăng hiệu suất và tuổi thọ của máy.
Chú ý trong quá trình chạy thử máy bơm cần chú ý đến phớt làm kín, nếu có dầu rò rỉ, hãy vặn chặt thêm. Nhưng nếu vặn quá chặt sẽ gây nóng phớt. Máy bơm vận hành bình thường sẽ không có tiếng ồn, nếu có tiếng ồn bất thường, hãy ngắt điện ngay lập tức để kiểm tra độ khít của trục bơm và động cơ, kiểm tra tình trạng động cơ,...
Đặt máy bơm ở không gian thông thoáng, không để đồ đạc, dụng cụ cạnh bơm khi đang hoạt động
Mô tả thông số kỹ thuật của Máy Bơm Trục Dọc Kiểu Bánh Răng LYB
Model
Lưu Lượng
Tần Số
Tốc Độ Quay
Áp Lực
Đường ống
LYB40
40 m3/h
50 Hz
970 r/min
0.6 Mpa
150 - 125 mm
Model
Lưu Lượng
Tần Số
Tốc Độ Quay
Áp Lực
Đường ống
LYB40
48 m3/h
60 Hz
1180 r/min
0.6 Mpa
150 - 125 mm
Kích Thước Lắp Đặt Và Thiết Kế Của Bơm Trục Dọc Bánh Răng LYB
