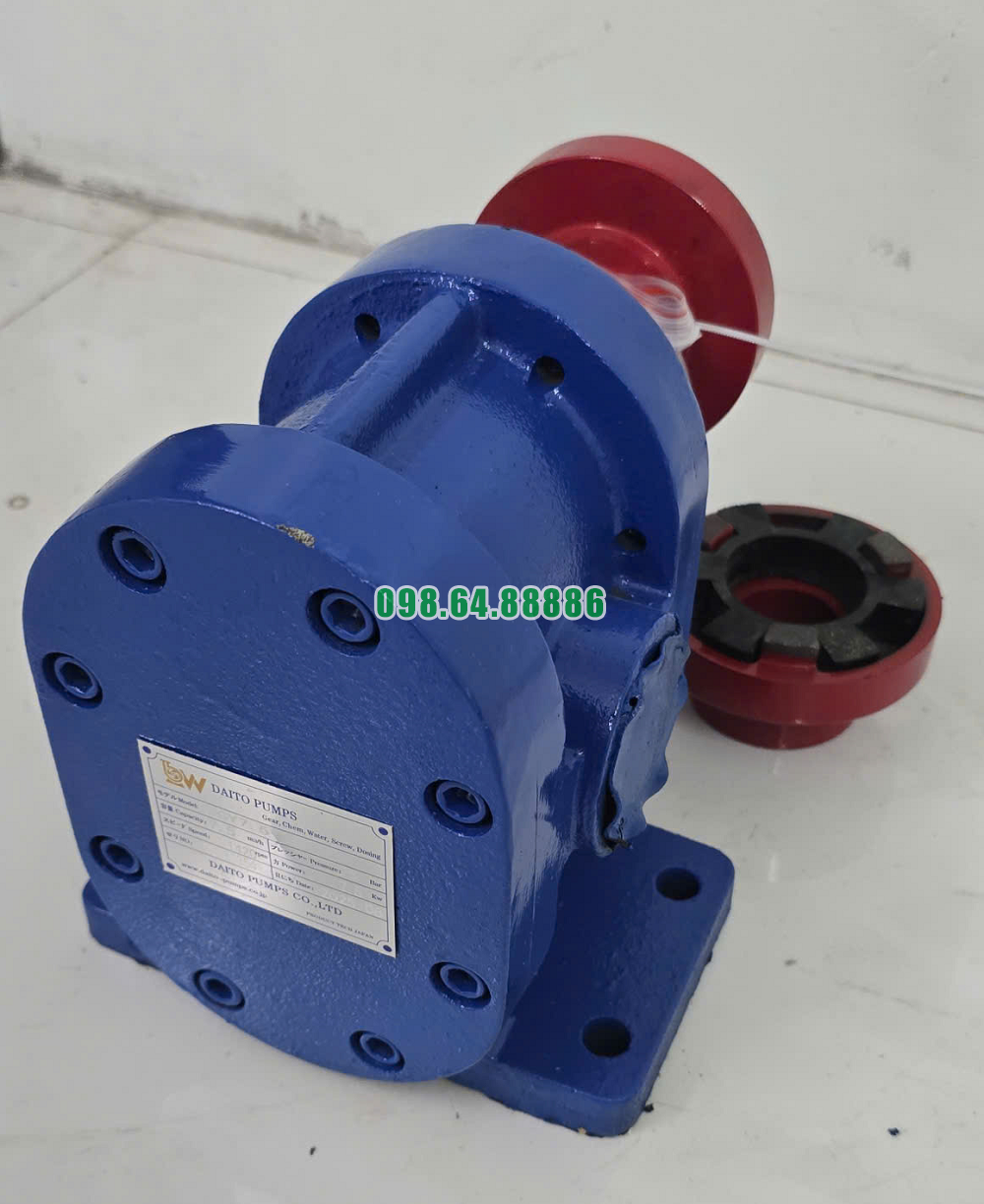

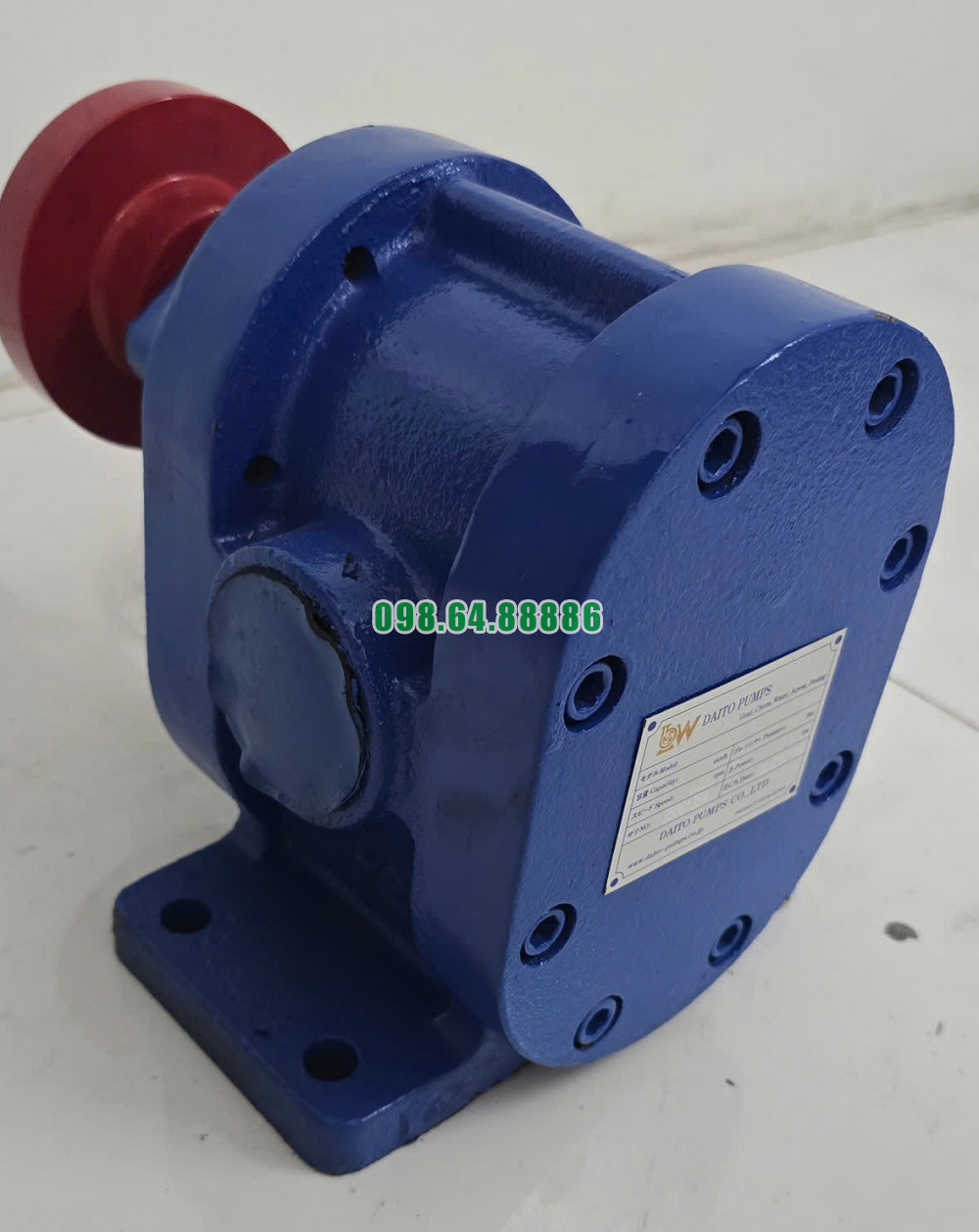

Đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS là thiết bị cơ khí dùng để bơm chất lỏng có độ nhớt vừa và cao như dầu FO, dầu DO, dầu thực vật, dầu tuần hoàn, keo dán, sơn, nhựa nóng chảy, hoặc các dung môi không ăn mòn. Với thiết kế chắc chắn, cấu tạo đồng bộ và hiệu quả truyền động cao, đầu bơm này là lựa chọn phổ biến trong nhiều ngành công nghiệp.

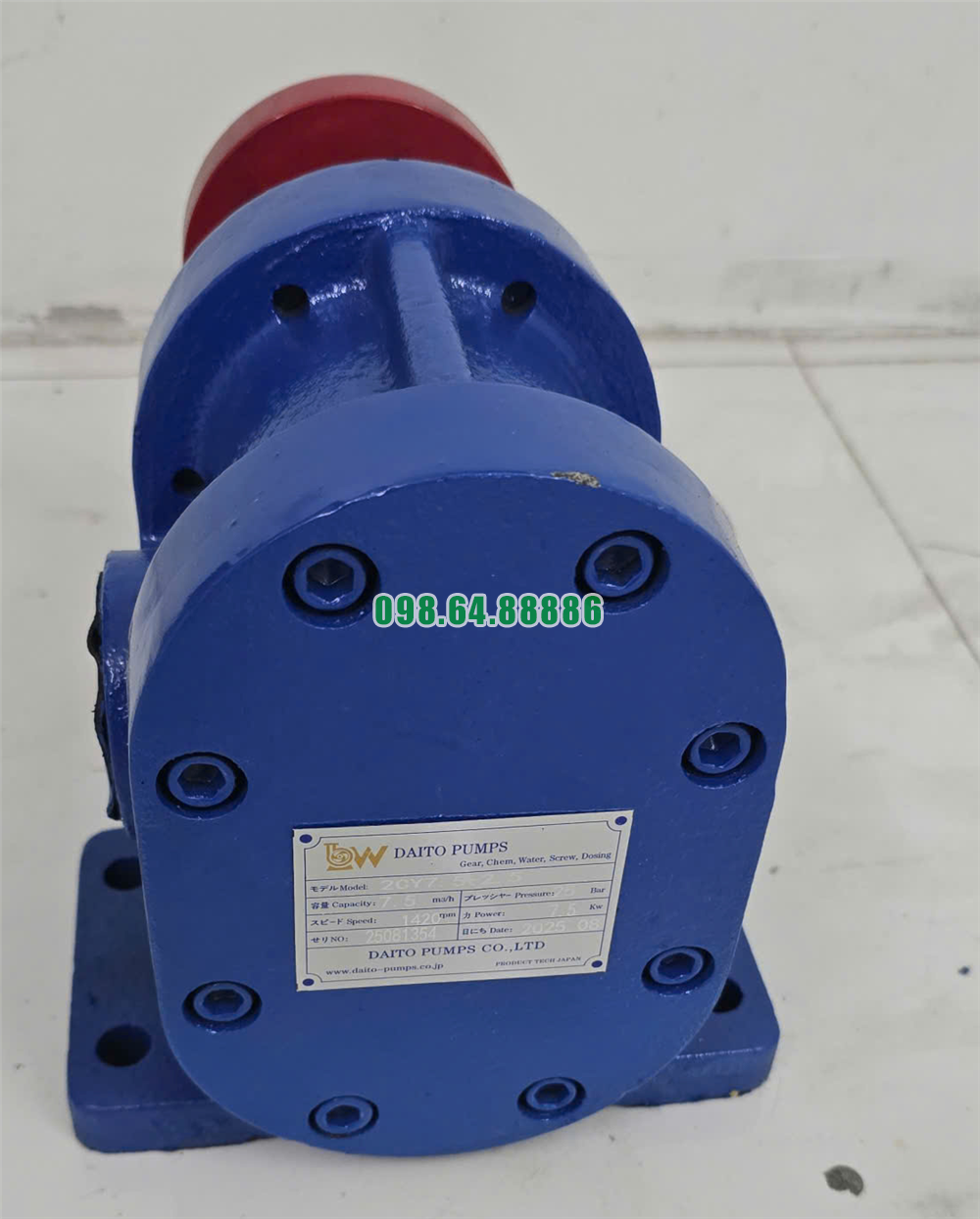

Được đúc từ gang xám hoặc gang cầu (tùy model), một số phiên bản cao cấp dùng vỏ inox 304 hoặc thép hợp kim để tăng khả năng chịu mài mòn và ăn mòn.
Có nhiệm vụ bao bọc toàn bộ cụm bánh răng, trục và ổ đỡ bên trong.
Thân bơm được thiết kế liền khối, có các cổng hút và cổng xả được gia công ren hoặc mặt bích để kết nối ống dẫn chất lỏng.

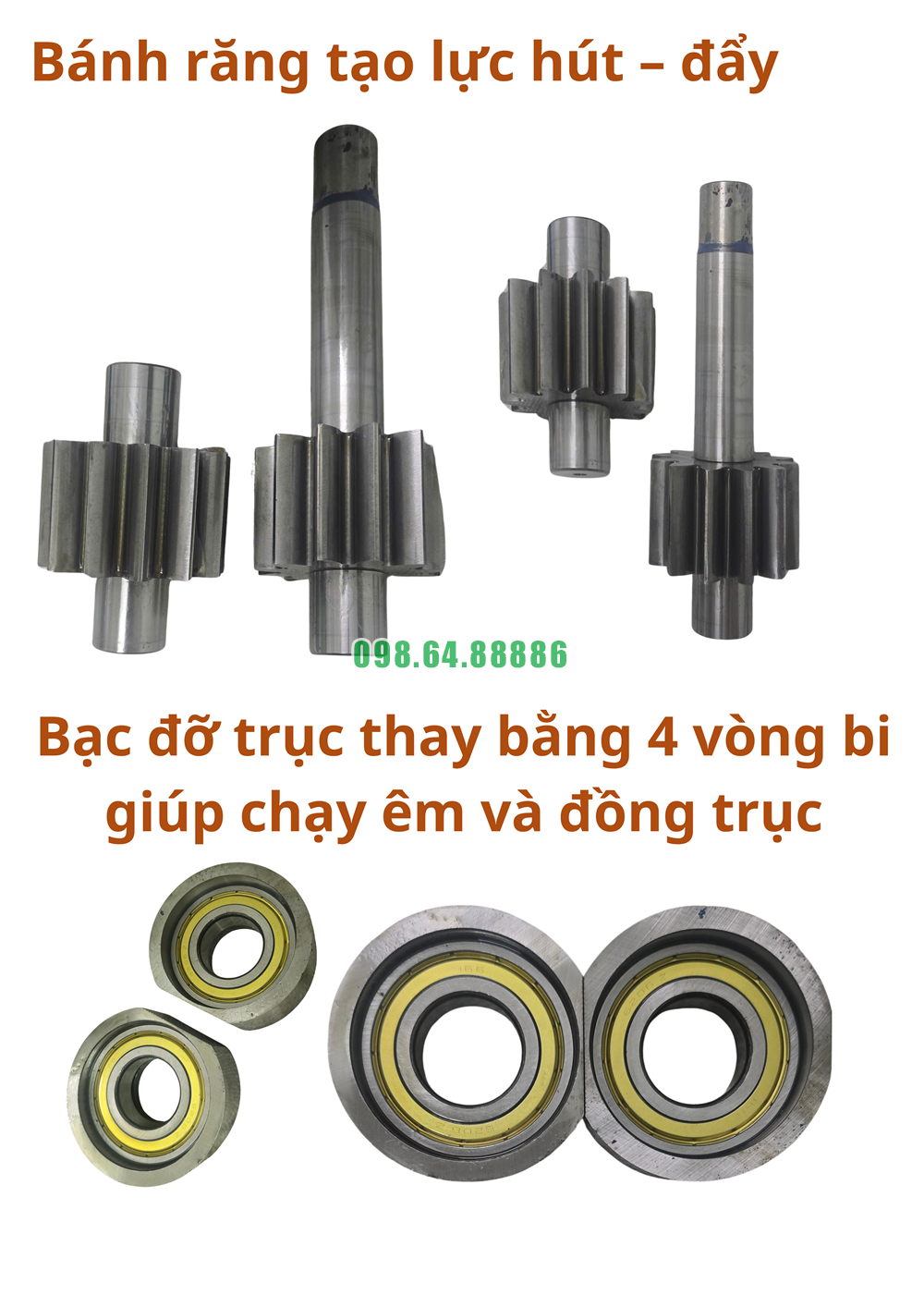

Gồm hai bánh răng: một bánh chủ động (gắn trực tiếp với trục dẫn động) và một bánh bị động (quay nhờ ăn khớp với bánh chủ động).
Chất liệu thường là thép tôi nhiệt luyện để tăng độ cứng, độ bền và khả năng chịu tải.
Răng bánh được gia công chính xác, đảm bảo độ ăn khớp tốt, giảm hao mòn, giảm tiếng ồn khi vận hành.
Bánh răng quay trong lòng vỏ bơm, tạo thành buồng chứa chất lỏng và đẩy nó từ đầu hút sang đầu xả.

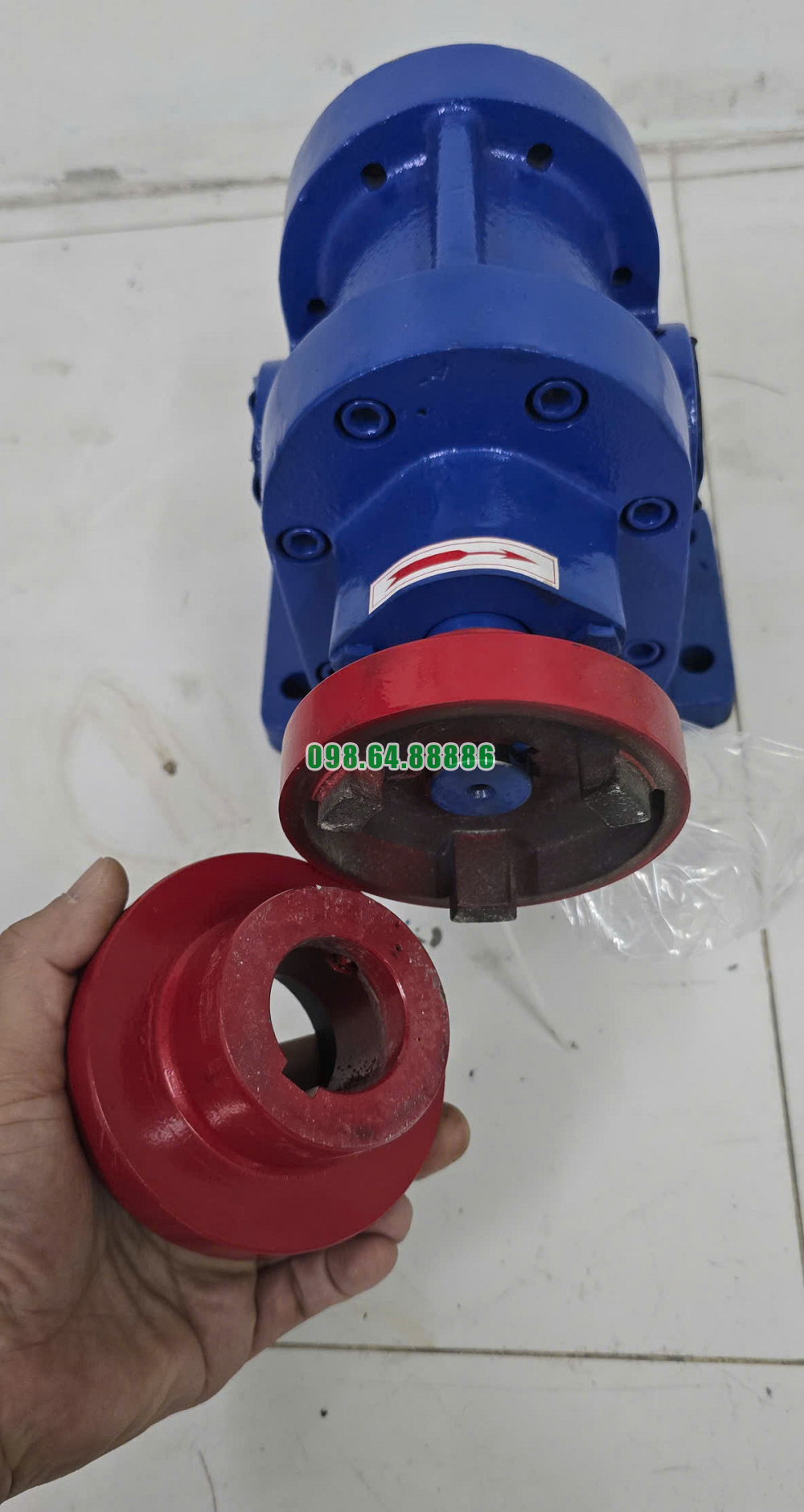

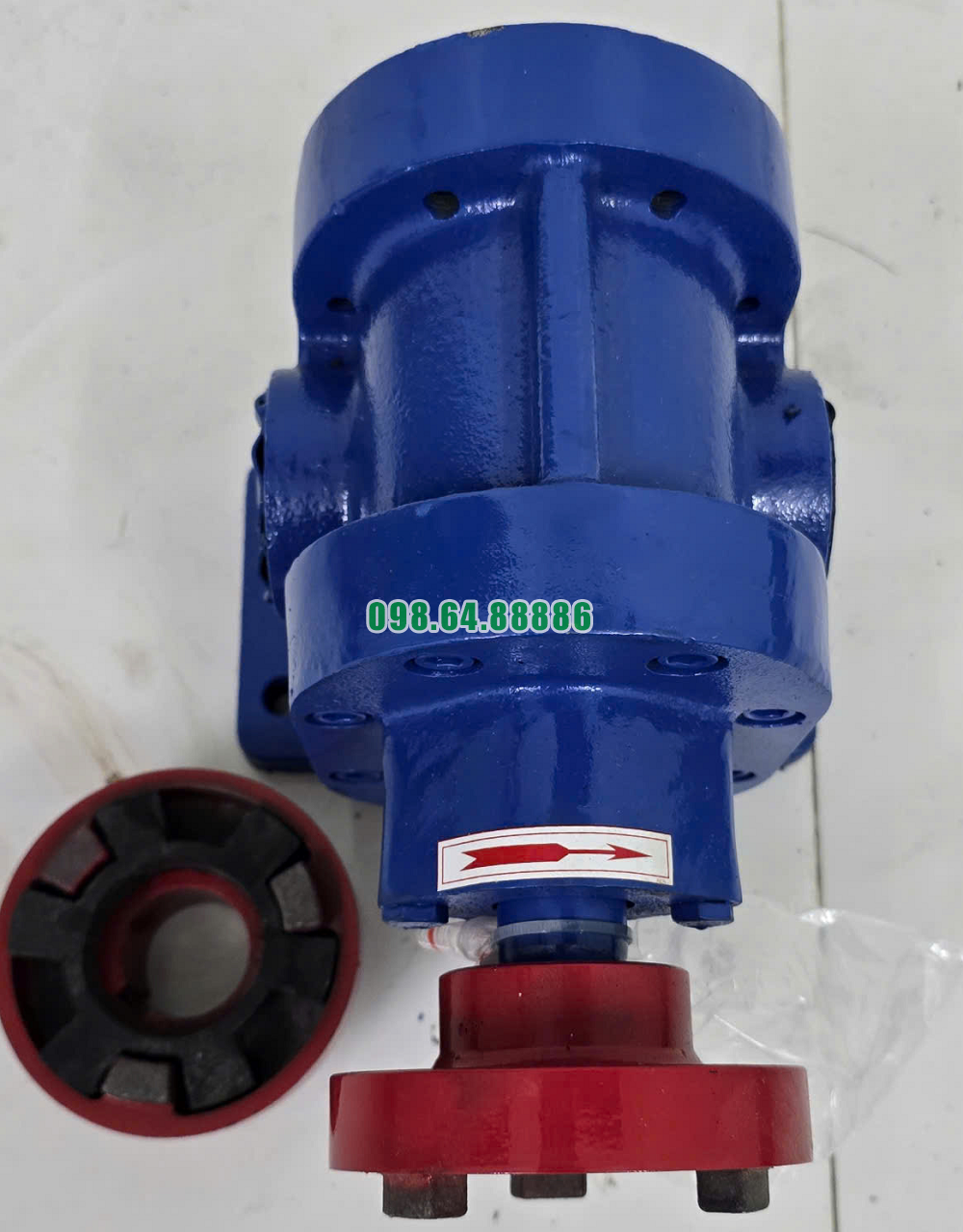

Trục chủ động kết nối với động cơ qua khớp nối hoặc hộp giảm tốc.
Trục được gia công từ thép hợp kim chống mài mòn, độ cứng cao.
Trục và bánh răng được lắp ráp với độ đồng tâm cao, đảm bảo hoạt động ổn định và êm ái.
Thường là bạc lót bằng đồng chịu mài mòn hoặc vòng bi trượt chuyên dụng.
Giúp định vị trục, giảm ma sát và chịu tải khi trục quay.
Lắp hai đầu trục, có nắp chặn giữ dầu bôi trơn bên trong.
Có thể sử dụng phớt cơ khí hoặc phớt chèn dạng packing để ngăn chất lỏng rò rỉ dọc theo trục.
Được đặt ở vị trí tiếp giáp giữa trục và thân bơm, đảm bảo kín khít.
Vật liệu phớt thường bằng than chì, inox, cao su chịu dầu hoặc PTFE tùy môi chất bơm.
Cấu tạo dạng ren trong hoặc mặt bích, tùy ứng dụng.
Đường kính ống hút - xả đồng đều (thường là 25mm hoặc 32mm).
Có thể lắp đặt thêm van một chiều hoặc lưới lọc tại cổng hút để bảo vệ bơm.
Buồng bơm là không gian giữa hai bánh răng và vỏ bơm.
Dòng chất lỏng được cuốn theo răng bánh di chuyển quanh chu vi vỏ bơm từ đầu hút đến đầu xả mà không đi qua tâm, đảm bảo lưu lượng ổn định và giảm xung động.

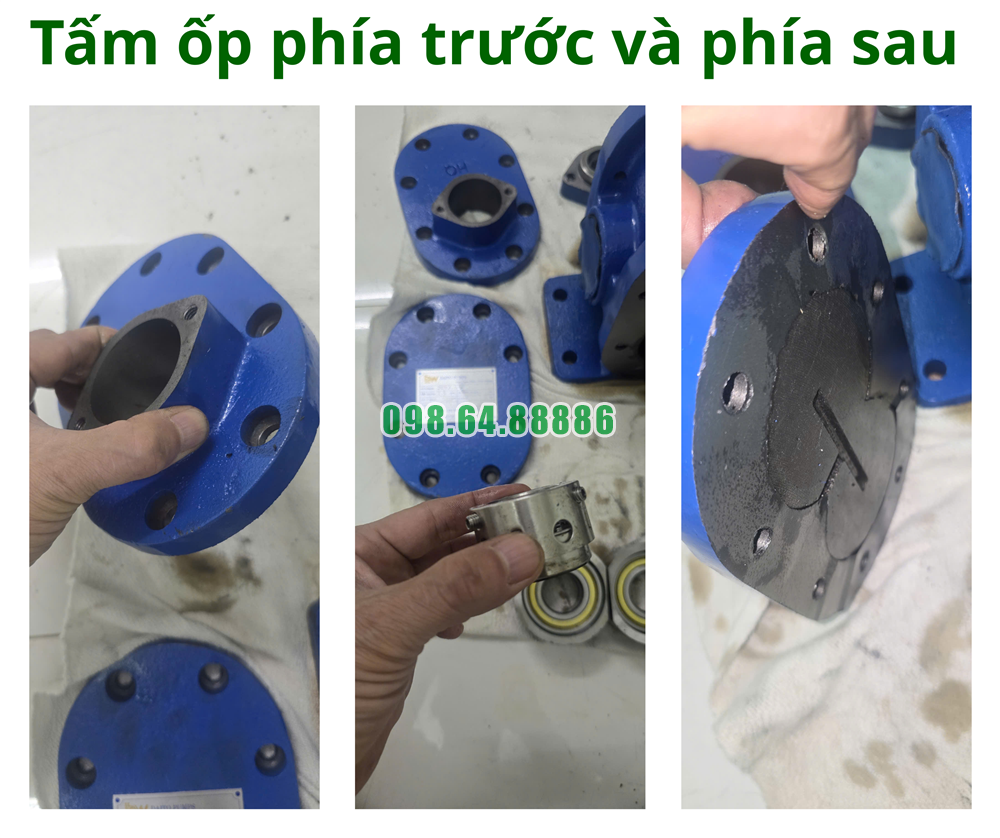

Được lắp bằng bu-lông, có thể tháo mở để bảo trì.
Một số model có két gia nhiệt bằng hơi hoặc dầu để hâm nóng môi chất có độ nhớt cao.
Có thể tùy chọn lớp áo nhiệt quanh thân bơm để gia nhiệt.
Vật liệu nâng cấp: Inox 304, Inox 316, gang cầu, thép hợp kim, carbon steel…
Có phiên bản dùng cho chất lỏng dễ cháy với motor chống cháy nổ.
Đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS sở hữu cấu tạo chắc chắn, các bộ phận được thiết kế và gia công chính xác để đảm bảo hiệu suất bơm cao, độ bền lâu dài và khả năng vận hành ổn định trong nhiều điều kiện công nghiệp. Sự ăn khớp đồng bộ giữa bánh răng chủ động và bị động cùng với cơ chế bôi trơn, phớt kín hoàn chỉnh giúp bơm hoạt động hiệu quả, đặc biệt phù hợp với các ứng dụng yêu cầu bơm dầu, dung môi có độ nhớt từ thấp đến cao.
Đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS là một thiết bị thủy lực truyền động bằng cơ khí, sử dụng nguyên lý quay của hai bánh răng để tạo ra áp lực và di chuyển chất lỏng. Với khả năng xử lý hiệu quả nhiều loại chất lỏng nhớt như dầu FO, dầu nhờn, keo dán gỗ, hóa chất... dòng bơm này đóng vai trò không thể thiếu trong các hệ thống công nghiệp yêu cầu độ chính xác và độ bền cao.
Cơ chế ăn khớp ngoài nghĩa là hai bánh răng được đặt đối diện nhau, răng của bánh chủ động sẽ ăn khớp với bánh bị động và xoay ngược chiều nhau. Khi bánh răng quay, các khoang răng liên tục được hình thành và xóa bỏ, tạo ra các buồng chứa chất lỏng nhỏ di chuyển từ đầu hút đến đầu đẩy.
Không khí không tham gia vào quá trình hút – đẩy này nên hiệu suất hoạt động rất cao, ít bị hiện tượng xâm thực hay rò rỉ như các dòng bơm khác.
Khi bánh răng quay, khoảng trống giữa các răng và thành vỏ bơm tại phía đầu hút sẽ tăng thể tích. Sự gia tăng thể tích này tạo ra áp suất âm, hút chất lỏng vào từ đường ống hút.
Chất lỏng sẽ được giữ lại trong các khoang hình lưỡi liềm nằm giữa răng bánh và thành bơm, không đi xuyên qua tâm của bánh răng, tránh thất thoát lưu lượng.
Khi bánh răng tiếp tục quay, các khoang chứa chất lỏng được kéo dọc theo thành trong của buồng bơm. Quá trình này giống như một dải băng xoắn mang theo chất lỏng từ đầu hút sang đầu đẩy, diễn ra rất trơn tru và đồng bộ.
Không có van hay cánh gạt nào tham gia, nên chất lỏng không bị biến dạng hoặc tạo sóng như ở bơm ly tâm.
Tại đầu ra, các răng bánh gắn lại với nhau làm thể tích giữa chúng giảm xuống, từ đó ép chất lỏng ra ngoài qua cửa xả. Chính sự giảm thể tích tại khu vực này tạo ra áp lực lớn, đẩy chất lỏng ra hệ thống một cách mạnh mẽ.
Do cấu tạo đồng tâm và kín khít giữa hai bánh răng cùng vỏ bơm, nên tổn thất áp suất gần như bằng không. Cơ chế này rất phù hợp để bơm các chất lỏng có độ nhớt cao, yêu cầu dòng chảy đều và áp lực ổn định.
Cơ chế vận hành của đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS dựa trên nguyên lý hút – đẩy nhờ sự quay đồng bộ của hai bánh răng ngoài. Toàn bộ quá trình bơm chất lỏng diễn ra theo trình tự khép kín, hiệu suất cao và cực kỳ ổn định, đặc biệt thích hợp với các ứng dụng yêu cầu xử lý chất lỏng nhớt hoặc có độ chính xác cao. Chính sự đơn giản nhưng hiệu quả này đã khiến dòng bơm 2CY7.5-2.5 MS trở thành lựa chọn lý tưởng trong nhiều ngành công nghiệp dầu khí, hóa chất, sản xuất keo và bôi trơn
