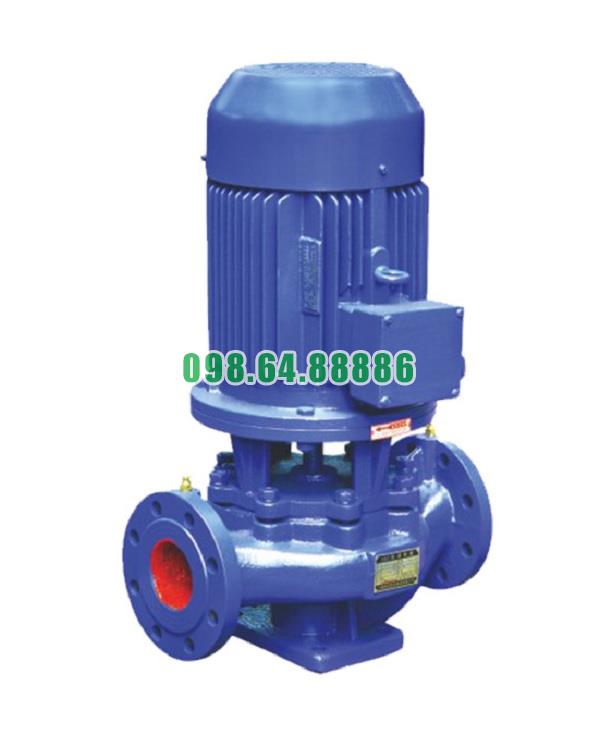

Bơm inline ISG65-160A và IRG65-160A là dòng bơm ly tâm trục đứng đồng trục, cấu tạo đơn giản nhưng hiệu quả cao, phù hợp cho hệ thống cấp nước tuần hoàn, điều hòa trung tâm, PCCC, công nghiệp dân dụng và thương mại.

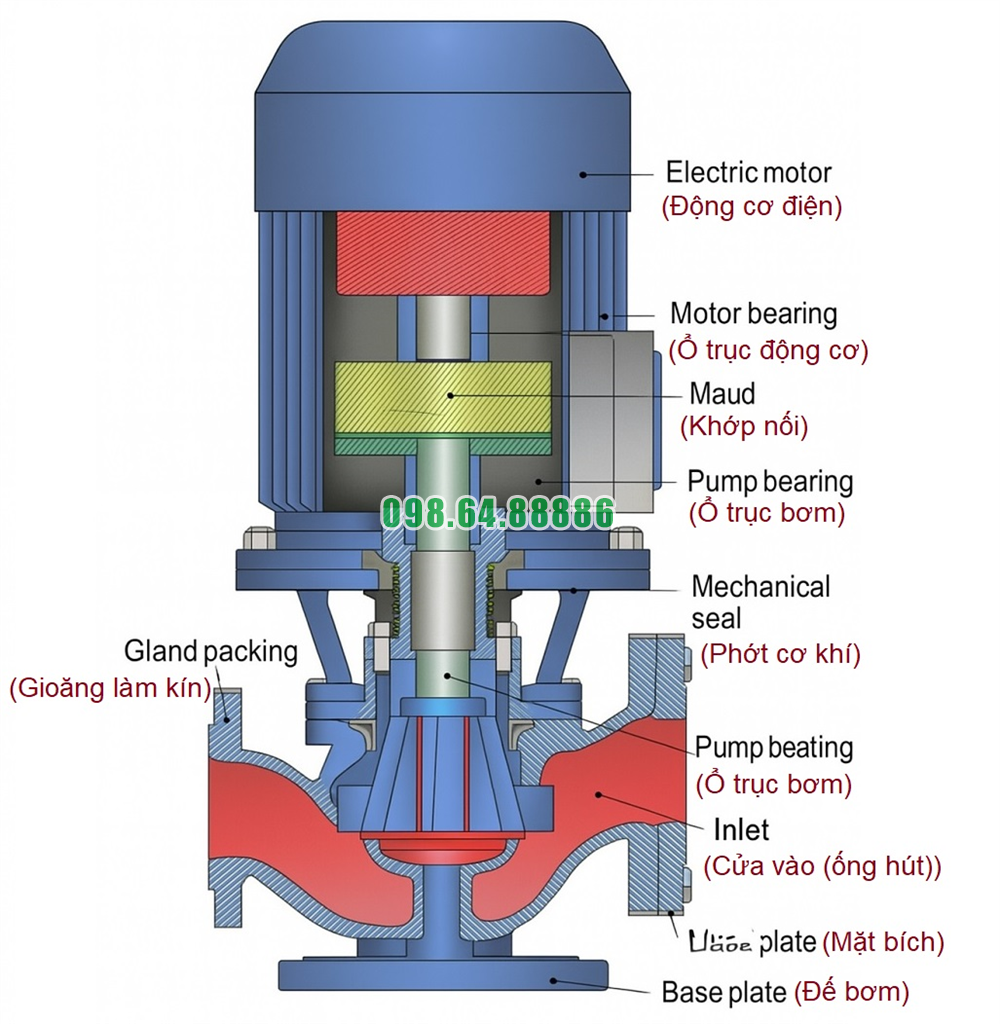

Được chế tạo từ gang đúc, inox 304 hoặc inox 316, tùy vào môi trường sử dụng.
Có thiết kế dạng trụ đứng tích hợp hai mặt bích đầu vào và đầu ra nằm trên cùng một trục ngang, giúp dễ dàng lắp nối ống.
Bên trong được phủ sơn epoxy hoặc sơn chống gỉ để tăng tuổi thọ và hạn chế ăn mòn.
Là bộ phận chính tạo ra lực ly tâm để đẩy chất lỏng đi xa hơn.
Cánh có thể là loại kín hoặc bán hở, chế tạo từ đồng, inox, hoặc gang.
Được lắp chặt vào trục bơm, có cân bằng động để giảm rung và tăng hiệu quả thủy lực.
Truyền chuyển động từ động cơ đến cánh bơm.
Chế tạo từ thép không gỉ SUS420 hoặc SUS304, có khả năng chống mài mòn, chịu lực xoắn tốt.
Có phớt chắn dầu tại điểm tiếp xúc với động cơ để ngăn rò rỉ.
Lắp giữa thân bơm và trục bơm, ngăn chất lỏng rò rỉ ra ngoài trong quá trình vận hành.
Vật liệu phổ biến: Carbon – Ceramic, SIC – SIC, Tungsten – Graphite.
Dễ tháo lắp và thay thế trong bảo trì định kỳ.
Gắn trực tiếp với trục bơm, theo dạng đồng trục inline, đảm bảo truyền lực tối ưu.
Loại motor 2 cực hoặc 4 cực, cấp bảo vệ IP55 hoặc IP54, tiêu chuẩn cách điện F hoặc H.
Sử dụng điện áp 3 pha 380V/50Hz phổ biến trong công nghiệp Việt Nam.
Làm bằng thép tấm hàn hoặc gang đúc, thiết kế vững chắc giúp định vị ổn định toàn bộ cụm bơm – động cơ.
Có chân bắt bulông giúp cố định xuống nền, hạn chế rung lắc trong quá trình vận hành.
Được lắp bên trong motor hoặc trục bơm, làm nhiệm vụ giữ cân bằng quay, giảm ma sát.
Thường dùng loại vòng bi SKF, NSK hoặc tương đương, đảm bảo vận hành êm ái, bền bỉ.
Làm kín các mặt bích nối và khu vực lắp ráp bên trong bơm.
Chất liệu từ cao su NBR, EPDM, hoặc Viton tùy theo yêu cầu chịu nhiệt hoặc chịu hóa chất.
Giúp ngăn chảy rò và duy trì áp lực ổn định trong buồng bơm.
Là bộ phận thu gom chất lỏng từ cánh bơm và chuyển đổi vận tốc thành áp suất.
Thiết kế mở rộng dần theo đường xoắn ốc, giúp tăng hiệu quả tạo áp và giảm tổn thất năng lượng.
Trong quá trình lắp đặt bơm inline, yếu tố an toàn điện đóng vai trò quan trọng hàng đầu nhằm bảo vệ người vận hành, thiết bị và toàn bộ hệ thống cấp nước. Việc tuân thủ đầy đủ các quy định kỹ thuật và tiêu chuẩn an toàn điện giúp phòng ngừa các sự cố nghiêm trọng như: chập điện, rò rỉ điện, cháy nổ hay sốc điện.
Trước khi đấu nối điện cho bơm, cần:
Xác định đúng điện áp định mức của động cơ bơm (thường là 380V/3 pha hoặc 220V/1 pha tùy cấu hình)
Ngắt hoàn toàn nguồn điện trước khi thao tác lắp đặt để đảm bảo không có dòng điện chạy qua
Đo kiểm điện áp và tần số nguồn điện nhằm bảo đảm phù hợp với thông số kỹ thuật của thiết bị
Sử dụng dây cáp đồng có tiết diện phù hợp với công suất của bơm
Bọc cách điện chắc chắn, không bị hở lõi hoặc nứt vỏ bọc
Dây phải được đi trong ống luồn chuyên dụng, tránh bị chuột cắn hoặc tiếp xúc môi trường ẩm ướt
Bơm cần được điều khiển thông qua tủ điện có lắp Aptomat (CB), contactor và relay bảo vệ quá tải
Nếu có thể, nên sử dụng biến tần (inverter) để điều khiển tốc độ, bảo vệ động cơ và tiết kiệm điện năng
Mỗi đường dây phải có cầu chì riêng hoặc Aptomat chống giật (ELCB/RCD) để bảo vệ người dùng
Cần lắp đặt hệ thống nối đất (tiếp địa) đúng tiêu chuẩn kỹ thuật
Dây tiếp địa phải được nối từ thân động cơ về cọc tiếp đất, đảm bảo trở kháng nhỏ hơn 4Ω
Việc tiếp địa giúp tránh rò rỉ điện và bảo vệ người vận hành khi có sự cố
Tuy là bơm nước, nhưng phần điện tuyệt đối không được để trong khu vực dễ ngập nước
Nên lắp đặt bơm trên bệ cao, khô ráo, có mái che
Tránh để dây điện chạy dọc sàn ướt hoặc gần các đầu nối nước để hạn chế nguy cơ chập cháy
Kiểm tra toàn bộ điểm đấu nối không bị lỏng lẻo
Đảm bảo công tắc nguồn hoạt động bình thường, có đèn báo và tín hiệu cảnh báo lỗi
Thử khởi động bơm lần đầu, theo dõi điện áp, dòng điện, nhiệt độ động cơ trong ít nhất 15–30 phút để đảm bảo vận hành ổn định
Thực hiện bảo dưỡng hệ thống điện định kỳ: siết lại các ốc đấu nối, vệ sinh tủ điều khiển, kiểm tra rò rỉ điện
Đo điện trở cách điện định kỳ bằng Megomet, đảm bảo không có hư hại lớp cách điện
Đảm bảo an toàn điện khi lắp đặt bơm inline ISG65-160A, IRG65-160A không chỉ giúp thiết bị hoạt động ổn định mà còn bảo vệ người dùng khỏi các rủi ro tai nạn nghiêm trọng. Việc tuân thủ chặt chẽ các nguyên tắc kỹ thuật và tiêu chuẩn an toàn điện là yêu cầu bắt buộc trong mọi công trình
