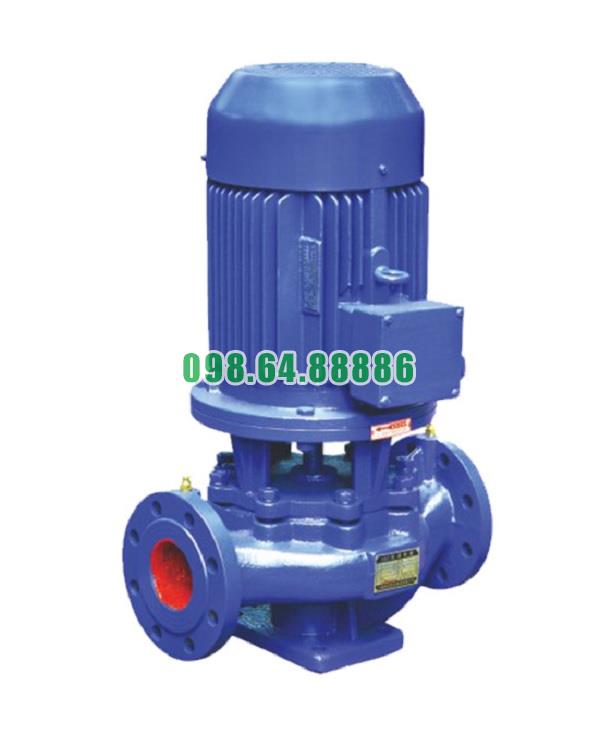

Bơm ly tâm trục đứng, bơm lùa, bơm booster inline ISG65-100, IRG65-100 1.5kw

Thiết kế giảm rung cho bơm ly tâm trục đứng model ISG65-100 và IRG65-100

Kết cấu trục đứng đồng tâm cao

Máy bơm ISG65-100 và IRG65-100 có thiết kế trục đứng với động cơ gắn trực tiếp vào thân bơm, tạo thành một khối đồng trục thẳng hàng. Điều này giúp:

• Hạn chế độ lệch trục, giảm rung động cơ học trong quá trình quay

• Cân bằng động tốt hơn, làm giảm dao động theo phương ngang

• Tăng ổn định khi vận hành ở tốc độ cao

Kết cấu này đặc biệt hiệu quả trong việc giảm thiểu lực rung truyền từ trục motor xuống thân bơm, giúp máy vận hành êm hơn.

Sử dụng bánh công tác cân bằng động chính xác

Cánh bơm (bánh công tác) trong model ISG65-100 và IRG65-100 được thiết kế với công nghệ cân bằng động đạt chuẩn ISO, đảm bảo:

• Trọng tâm phân bố đều, giảm hiện tượng quay lệch tâm

• Không tạo rung khi quay ở tốc độ cao

• Giảm hao mòn ổ trục và trục bơm

Việc cân bằng động kỹ lưỡng cho bánh công tác là một trong những yếu tố quan trọng giúp giảm rung hiệu quả.

Vật liệu chế tạo cánh và trục có độ cứng cao

Trục và cánh bơm được chế tạo từ vật liệu có độ cứng và tính ổn định cao như:

• Thép không gỉ hoặc thép hợp kim – không biến dạng khi quay

• Gang cầu hoặc inox 304 – có khả năng giảm rung chấn nhẹ

Vật liệu tốt giúp duy trì hình dạng chính xác và giảm biên độ dao động khi chịu lực ly tâm lớn.

Ổ trục chất lượng cao và bôi trơn tối ưu

Máy bơm ISG65-100 và IRG65-100 sử dụng ổ bi cao cấp hoặc bạc lót có độ chính xác cao, được bôi trơn đầy đủ giúp:

• Giảm ma sát quay, hạn chế phát sinh rung cơ học

• Tăng khả năng chống mài mòn, kéo dài tuổi thọ trục

• Ổn định trục khi tải thay đổi hoặc áp lực biến động

Hệ thống ổ trục là nơi chịu toàn bộ lực xoay nên thiết kế đúng kỹ thuật ở bộ phận này đóng vai trò then chốt trong việc giảm rung.

Chân đế chắc chắn, cách ly rung động

Phần chân đế của bơm được thiết kế bằng vật liệu gang đúc dày, được bắt chặt xuống nền bằng bulong neo, giúp:

• Cố định toàn bộ kết cấu, không bị xô lệch khi máy vận hành

• Hấp thụ dao động từ trục motor và cánh bơm

• Tránh truyền rung động ra nền sàn hoặc hệ thống ống

Ngoài ra, có thể trang bị thêm đệm cao su chống rung hoặc chân đế giảm chấn chuyên dụng để tăng cường hiệu quả cách ly dao động.

Liên kết trục và động cơ chính xác

Trục motor và trục bơm được kết nối đồng trục trực tiếp hoặc thông qua khớp nối mềm (flexible coupling). Ưu điểm của cấu hình này:

• Hấp thụ sai lệch nhỏ giữa trục động cơ và trục bơm

• Giảm ứng suất và rung trong quá trình truyền mô-men xoắn

• Bảo vệ hệ thống khỏi lệch tâm do giãn nở nhiệt

Việc lựa chọn đúng loại khớp nối và lắp đặt chuẩn xác là yếu tố kỹ thuật then chốt để giảm rung trong vận hành dài hạn.

Hướng dòng chảy ổn định, hạn chế nhiễu loạn

Thiết kế buồng bơm và đường ống hút – xả dạng inline, đồng trục giúp:

• Dòng chảy vào và ra thẳng, không bị đổi hướng đột ngột

• Giảm nhiễu loạn dòng, hạn chế phát sinh rung động thủy lực

• Tối ưu hóa hiệu suất thủy lực và giảm tiếng ồn

Cấu trúc dòng chảy mượt mà là yếu tố quan trọng giúp bơm vận hành êm, không bị xung lực hoặc xô lệch áp lực.

Model ISG65-100 và IRG65-100 được thiết kế tối ưu để giảm rung động trong quá trình vận hành nhờ vào trục đồng tâm, cánh bơm cân bằng động, vật liệu bền vững, ổ trục chất lượng cao và hệ thống chân đế ổn định. Các yếu tố này không chỉ nâng cao hiệu suất và tuổi thọ máy bơm mà còn đảm bảo vận hành êm ái, an toàn và đáng tin cậy trong thời gian dài

Lựa chọn vật liệu cho từng bộ phận của bơm ly tâm trục đứng model ISG65-100, IRG65-100

Việc lựa chọn vật liệu phù hợp cho từng bộ phận trong máy bơm ly tâm trục đứng model ISG65-100 và IRG65-100 đóng vai trò then chốt trong việc đảm bảo hiệu suất hoạt động, tuổi thọ, khả năng chống ăn mòn, chống mài mòn và độ an toàn của thiết bị. Tùy vào mục đích sử dụng (nước sạch, nước nóng, hóa chất, chất lỏng ăn mòn…), vật liệu sẽ có sự điều chỉnh cụ thể.

Vỏ bơm (Pump Casing)

Vật liệu thường dùng:

• Gang xám (HT200, HT250): phổ biến cho bơm nước sạch, chi phí thấp, chịu lực tốt.

• Thép không gỉ (Inox 304, Inox 316): dùng trong môi trường ăn mòn, nước nóng, nước muối hoặc hóa chất nhẹ.

• Gang dẻo phủ epoxy: tăng khả năng chống oxy hóa, phù hợp cho cấp nước sạch dân dụng.

Tiêu chí lựa chọn:

• Dựa theo độ pH, nhiệt độ và tính ăn mòn của chất lỏng

• Gang dùng cho nước sạch, inox dùng cho hóa chất hoặc thực phẩm

Cánh bơm (Impeller)

Vật liệu thường dùng:

• Inox 304 hoặc 316: chống ăn mòn cao, độ cứng tốt, dùng trong môi trường có hóa chất, nước biển, chất ăn mòn nhẹ.

• Đồng thau (Brass): truyền nhiệt tốt, thường dùng cho bơm nước nóng hoặc hệ thống HVAC.

• Nhôm đồng (Al-bronze): chịu ăn mòn tốt hơn đồng, dùng trong bơm nước mặn hoặc nước biển.

• Gang đúc (GG20, GG25): dùng cho nước sạch thông thường, chi phí thấp.

Tiêu chí lựa chọn:

• Chọn vật liệu cánh phù hợp với đặc tính chất lỏng (nhiệt độ, tính mài mòn, hóa chất)

• Tránh dùng gang cho bơm hóa chất hoặc môi trường có muối

Trục bơm (Pump Shaft)

Vật liệu thường dùng:

• Inox 420/431: độ cứng cao, chịu mài mòn, thường dùng trong môi trường nước sạch và nước nóng.

• Thép không gỉ 316L: chống ăn mòn vượt trội, phù hợp với bơm hóa chất hoặc nước biển.

• Thép cacbon mạ crôm: tăng độ cứng bề mặt, dùng trong môi trường khô hoặc ít ăn mòn.

Tiêu chí lựa chọn:

• Ưu tiên inox nếu chất lỏng có độ ăn mòn hoặc pH thấp

• Trục phải có độ cứng cao, không bị cong khi chịu mô-men xoắn

Phớt cơ khí (Mechanical Seal)

Vật liệu mặt tiếp xúc:

• Carbon vs Ceramic: phổ thông, dùng cho nước sạch, nước lạnh

• Silicon Carbide vs Tungsten Carbide: độ cứng cao, dùng cho chất lỏng mài mòn hoặc có hạt rắn

• Carbon vs Silicon Carbide: kết hợp tốt giữa chống mài mòn và độ kín

Vật liệu lò xo và vòng đệm:

• Inox 304/316: chống gỉ tốt, bền trong môi trường ẩm

• Viton, EPDM, NBR (gioăng cao su): tùy thuộc vào nhiệt độ và hóa chất, Viton phù hợp với nhiệt cao và dầu

Tiêu chí lựa chọn:

• Xác định nhiệt độ và tính chất hóa học của môi trường để chọn vật liệu chịu được giãn nở và ăn mòn

Vòng bi (Bearing)

Vật liệu thường dùng:

• Thép bi tiêu chuẩn (Chrome Steel): dùng cho điều kiện thường

• Thép không gỉ (Stainless Bearing Steel): dùng trong môi trường ẩm ướt hoặc ăn mòn

• Vòng bi gốm (Ceramic Bearing): chống mài mòn, không cần bôi trơn, dùng cho môi trường đặc biệt

Tiêu chí lựa chọn:

• Phụ thuộc vào tải trọng, tốc độ quay, độ ẩm môi trường

• Cần chọn loại có tuổi thọ cao nếu vận hành liên tục

Gioăng làm kín (Gasket)

Vật liệu thường dùng:

• Cao su NBR (nitrile): chịu dầu, dùng cho nước sạch, nhiệt độ trung bình

• EPDM: chịu nhiệt, axit nhẹ, dùng trong bơm nước nóng

• Viton: dùng trong môi trường có dung môi, hóa chất mạnh hoặc nhiệt cao

• PTFE (Teflon): kháng hóa chất mạnh, bền nhiệt, bền cơ học cao

Tiêu chí lựa chọn:

• Chọn theo đặc tính môi trường bơm: áp suất, nhiệt độ, hóa chất

Việc lựa chọn vật liệu đúng cho từng bộ phận trong máy bơm ly tâm trục đứng ISG65-100 và IRG65-100 cần dựa vào môi trường làm việc, tính chất chất lỏng, áp lực vận hành và nhiệt độ. Trong điều kiện nước sạch dân dụng thông thường, vật liệu như gang, inox 304 và phớt carbon–ceramic là đủ. Nhưng với môi trường hóa chất, nước mặn hoặc công nghiệp đặc thù, cần dùng inox 316, phớt silicon carbide và gioăng Viton/PTFE để đảm bảo hiệu quả và độ bền

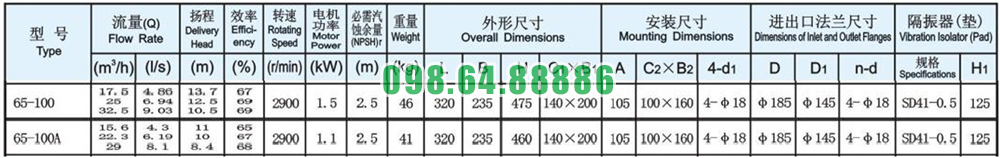

Thông số kỹ thuật và kích thước bơm model ISG65-100

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-100

Đường cong hiệu suất bơm model ISG65-100

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-100

Phụ kiện và kích thước lắp đặt bơm model ISG65-100

Phương thức lắp đặt bơm model ISG65-100
