Thiết kế vật liệu và phớt cơ khí của bơm phải đảm bảo chịu được nhiệt độ chất lỏng từ 0°C đến 120°C, phù hợp cho ứng dụng nước nóng, nước lạnh, hóa chất nhẹ.
Nếu chất lỏng có tính ăn mòn (như axit nhẹ, nước mặn) hoặc có tạp chất rắn, thiết kế phải chọn vật liệu chống ăn mòn và chống mài mòn, như inox 304, inox 316 hoặc hợp kim đặc biệt.
Thiết kế thân bơm và các khớp nối phải chịu được áp lực tối đa của hệ thống, thường từ 1.0 MPa đến 1.6 MPa, đảm bảo an toàn và không bị biến dạng.
Thiết kế cánh bơm, buồng bơm và đường kính trục phải phù hợp với lưu lượng định mức (Q) và cột áp (H) yêu cầu, đảm bảo tối ưu hiệu suất thủy lực và tránh quá tải.
Với cấu trúc trục đứng, bơm ISG32-200/IRG32-200 có khả năng tự mồi thấp, nên thiết kế phải đảm bảo:
Chiều cao hút không vượt quá khả năng hút thực tế (NPSH)
Đường ống đầu vào/ra phải được bố trí tối ưu hóa dòng chảy
Trục bơm phải đủ cứng và chống cong vênh khi hoạt động lâu dài. Ổ trục phải chịu được tải trọng hướng trục và hướng kính liên tục, tránh quá nhiệt hoặc hỏng sớm.
Khả năng đồng trục giữa động cơ và trục bơm phải chính xác để giảm rung, tăng tuổi thọ ổ bi và phớt cơ khí. Do đó, cấu trúc liền trục hoặc ghép trục bằng khớp nối đàn hồi được ưu tiên trong thiết kế.
Thiết kế ưu tiên kết cấu mô-đun, cho phép thay thế nhanh chóng phớt cơ khí, cánh bơm, bạc đạn mà không cần tháo rời toàn bộ bơm.
Bơm cần tuân thủ tiêu chuẩn về kích thước mặt bích, chiều cao tổng thể, kiểu kết nối, để tương thích với các hệ thống ống công nghiệp hiện có.
Thiết kế cánh bơm phải tối ưu hóa dòng chảy, giảm tổn thất ma sát, từ đó nâng cao hiệu suất tổng thể, tiết kiệm điện năng.
Việc lựa chọn động cơ đúng với yêu cầu công suất thực tế giúp tránh lãng phí điện, giảm hao mòn, đồng thời tăng độ ổn định trong vận hành.
Lực ly tâm là lực cơ bản tạo nên hoạt động của bơm ISG32-200 và IRG32-200. Khi cánh bơm quay với tốc độ cao, chất lỏng trong buồng bơm bị đẩy ra ngoài theo phương tiếp tuyến do tác dụng của lực ly tâm. Quá trình này tạo ra áp suất thấp ở tâm quay (tâm cánh bơm), hút chất lỏng mới vào, đồng thời tạo áp suất cao ở mép ngoài để đẩy chất lỏng vào hệ thống ống xả.
Lực ly tâm trong bơm phụ thuộc vào:
Tốc độ quay của cánh bơm (thường 2900 vòng/phút)
Bán kính quay của cánh bơm
Khối lượng riêng của chất lỏng
Cường độ lực ly tâm càng lớn thì cột áp bơm tạo ra càng cao.
Bơm hoạt động theo trình tự sau:
Khi động cơ điện được cấp điện, trục động cơ quay và truyền mô-men quay đến trục bơm. Trục bơm làm quay cánh bơm nằm bên trong thân bơm.
Do chuyển động quay của cánh bơm, vùng trung tâm (gần trục) hình thành vùng áp suất thấp, tạo ra lực hút chất lỏng từ ống hút vào tâm cánh bơm.
Chất lỏng khi đi từ tâm cánh bơm ra mép ngoài sẽ được tăng tốc và tăng áp suất nhờ lực ly tâm. Năng lượng cơ học được chuyển hóa thành năng lượng động và áp của chất lỏng.
Chất lỏng áp suất cao được đẩy ra khỏi thân bơm thông qua cửa xả theo phương thẳng đứng, cung cấp áp lực cho hệ thống cấp nước hoặc tuần hoàn.
Bơm ISG32-200 và IRG32-200 vận hành liên tục, lưu lượng ổn định, ít dao động do đặc điểm dòng chảy ly tâm đều. Điều này giúp bảo vệ hệ thống ống dẫn và tăng tuổi thọ thiết bị.
Mực nước đầu vào phải đủ cao để tránh chạy khô
Đường ống hút không được rò rỉ, không khí không được lọt vào
Động cơ phải đúng công suất thiết kế
Bảo trì phớt cơ khí và kiểm tra trục định kỳ để tránh rò rỉ hoặc lệch trục
https://vietnhat.company/bom-nuoc-ly-tam-truc-dung-isg32200-day-cao-50m-cong-suat-5kw.html

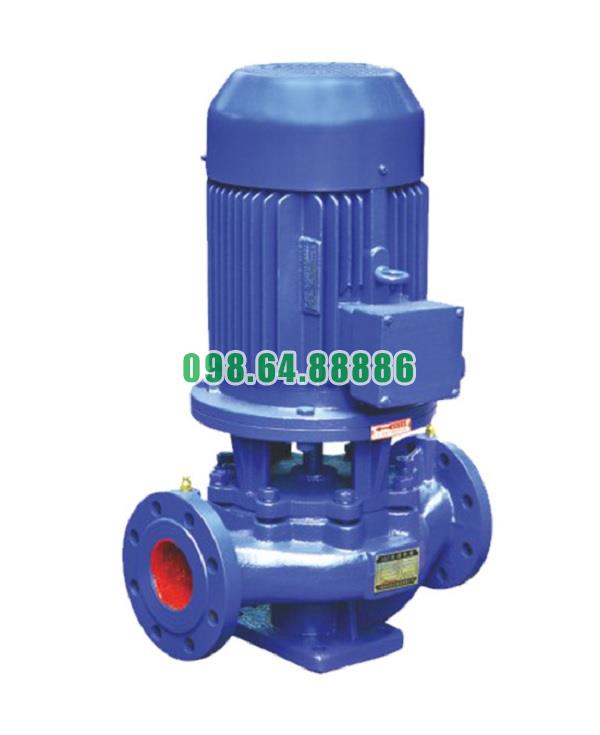

Giá bán bơm lùa trục đứng ISG32-200, bơm IRG32-200
7.516.800 VND
