Model ISG65-250A và IRG65-250A được thiết kế với cấu trúc trục thẳng đứng đồng trục, trong đó cổng hút và xả nằm trên cùng một đường tâm. Thiết kế này giúp:
Giảm đáng kể không gian lắp đặt
Hạn chế tổn thất năng lượng do chuyển hướng dòng chảy
Dễ dàng nối vào hệ thống đường ống hiện hữu
Cấu hình này đặc biệt phù hợp cho các hệ thống tăng áp, tuần hoàn và cấp nước có chiều cao, nơi việc tiết kiệm diện tích là ưu tiên hàng đầu.
Bơm và động cơ được thiết kế liền khối, không qua khớp nối hay dây curoa trung gian, giúp:
Truyền lực trực tiếp, hạn chế hao tổn cơ năng
Đảm bảo độ đồng tâm cao, hạn chế rung và lệch trục
Tiết kiệm chi phí bảo trì và giảm chi tiết chuyển động
Đây là thiết kế tối ưu cho vận hành ổn định liên tục, đặc biệt trong các ứng dụng công nghiệp cần hiệu suất cao.

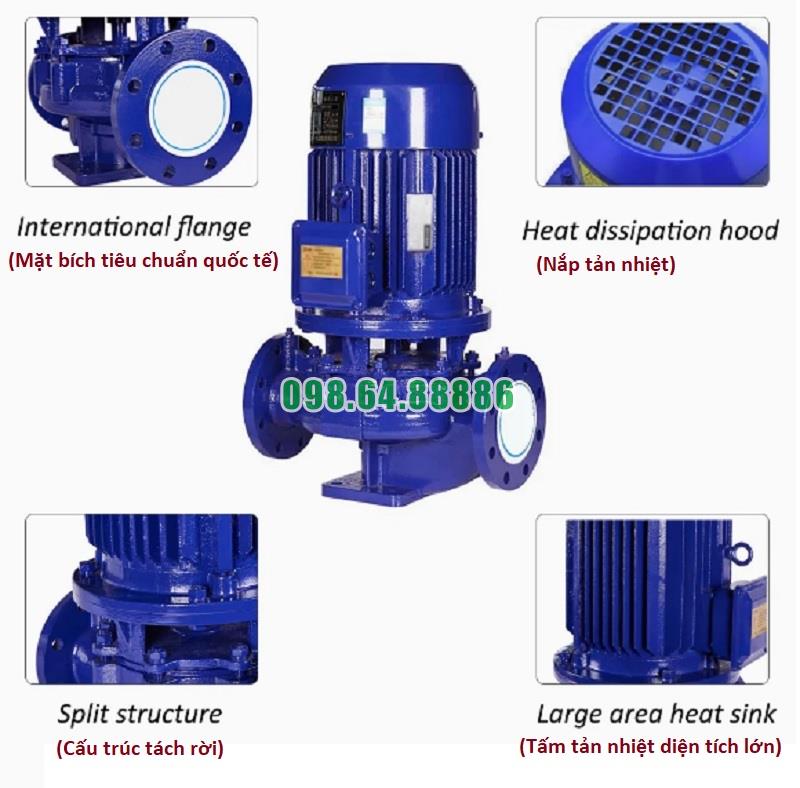

Thiết kế theo dạng module tháo rời linh hoạt, cho phép tháo nắp, phớt, cánh, trục mà không cần tháo toàn bộ hệ thống bơm hoặc đường ống, giúp:
Bảo trì nhanh chóng, tiết kiệm thời gian ngừng máy
Dễ dàng thay thế phụ tùng trong quá trình vận hành
Phù hợp cho hệ thống vận hành 24/7
Buồng bơm và cánh bơm được mô phỏng CFD và tối ưu về hình dạng để:
Giảm thiểu tổn thất ma sát và xoáy
Tăng hiệu suất thủy lực và áp lực đẩy
Hạn chế hiện tượng xâm thực trong điều kiện hút thấp
Nhờ đó, bơm đạt được lưu lượng lớn – cột áp cao – tiêu hao điện năng thấp, đáp ứng tiêu chuẩn thiết kế hiện đại.
Các chi tiết như thân bơm, cánh bơm, trục được gia công CNC chính xác cao
Vật liệu được chọn tùy theo môi trường sử dụng: gang, inox, thép hợp kim
Động cơ được sản xuất theo chuẩn IEC hoặc GB, bảo vệ IP55, cấp cách điện F
Toàn bộ cấu tạo đều hướng đến sự ổn định, độ bền cao và chống ăn mòn, giúp kéo dài tuổi thọ sản phẩm và đảm bảo an toàn trong mọi điều kiện vận hành.
Hình khối bơm được thiết kế gọn, cân đối, hiện đại, dễ tích hợp trong:
Hệ thống kỹ thuật công trình tòa nhà
Trạm bơm tăng áp tầng hầm
Dây chuyền sản xuất công nghiệp
Phần đế bơm được tích hợp lỗ bắt bu lông tiêu chuẩn, tương thích với mặt sàn bê tông hoặc khung đỡ thép.
Bơm ISG65-250A và IRG65-250A là loại bơm ly tâm trục đứng, tạo áp lực bằng cách chuyển đổi năng lượng cơ học thành áp năng thông qua lực ly tâm do cánh bơm tạo ra.
Khởi động động cơ điện:
Động cơ quay kéo theo trục bơm và cánh bơm quay với tốc độ cao.
Hình thành lực ly tâm:
Khi cánh bơm quay, nước trong buồng bơm cũng quay theo. Dưới tác dụng của lực ly tâm, nước bị đẩy từ tâm cánh ra rìa ngoài với vận tốc lớn.
Tăng vận tốc dòng chất lỏng:
Vận tốc dòng nước tăng dần khi đi từ trung tâm cánh ra ngoài, tạo thành động năng.
Chuyển đổi động năng thành áp suất:
Nước đi vào buồng xoắn (volute) – nơi có tiết diện rộng dần. Tại đây, động năng được chuyển hóa thành áp năng, tạo ra áp suất cao tại cửa xả.
Đẩy chất lỏng ra hệ thống:
Nhờ áp lực được tạo ra, nước được đẩy ra ngoài qua ống xả để phục vụ nhu cầu cấp nước, tăng áp hoặc tuần hoàn.
Cánh kín hoặc bán hở được thiết kế dạng cong xoắn, tối ưu hóa khả năng tạo lực ly tâm.
Chất liệu cánh như gang hoặc inox chịu lực cao, chống mài mòn, giúp duy trì hiệu suất tạo áp lâu dài.
Có kết cấu giãn nở dần, tạo điều kiện cho việc chuyển hóa năng lượng mượt mà.
Giúp nước thoát ra đều, ổn định và giảm rung chấn, tăng áp lực xả.
Tốc độ động cơ thường từ 2900 vòng/phút, là yếu tố chính quyết định lượng động năng đầu vào.
Tốc độ cao giúp lực ly tâm lớn, tạo áp lực mạnh mẽ và lưu lượng lớn.
Đảm bảo đồng tâm giữa cánh và vỏ, giúp dòng nước không bị lệch hướng hoặc tạo xoáy bất thường, làm tăng hiệu suất tạo áp.
Hướng dòng nước thẳng trục, giảm tổn thất áp lực và ma sát trong đường ống.
Áp lực ổn định, liên tục: bơm vận hành không gián đoạn, đảm bảo dòng chảy đều.
Tăng áp cao: đặc biệt với model IRG65-250A chuyên dùng cho nước nóng và áp lực lớn, áp suất có thể đạt đến hàng chục mét cột nước.
Hiệu suất thủy lực cao: nhờ thiết kế tối ưu và mô-men xoắn lớn từ động cơ.
Tăng áp cho hệ thống cấp nước dân dụng và công nghiệp.
Cấp nước cho tòa nhà cao tầng, hệ thống PCCC.
Tuần hoàn nước trong HVAC, hệ thống làm mát.
Hệ thống truyền dẫn chất lỏng xa và cao trong ngành sản xuất.

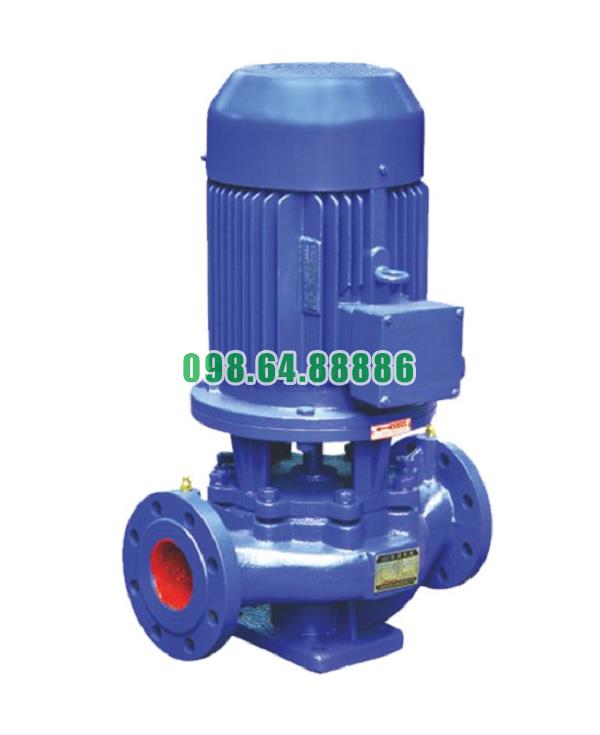

Máy bơm lắp thẳng trục đứng, tăng áp, inline ISG65-250A, IRG65-250A 11kw, 23.4m3, 70m
20.736.000 VND
