NPSH (Net Positive Suction Head) là đại lượng đặc trưng cho cột áp hút dương thực tế còn lại tại cửa hút bơm so với áp suất hơi bão hòa của chất lỏng. Có hai khái niệm chính:
NPSH available (NPSHa): Cột áp hút dương do hệ thống cung cấp.
NPSH required (NPSHr): Cột áp hút dương tối thiểu mà bơm ISG100-100, IRG100-100 yêu cầu để tránh hiện tượng xâm thực (cavitation).
Điều kiện để bơm hoạt động ổn định là:
NPSHa ≥ NPSHr + hệ số an toàn (margin).
Nếu NPSHa nhỏ hơn NPSHr, trong buồng hút sẽ xuất hiện xâm thực: bọt khí hình thành rồi vỡ khi vào vùng áp suất cao, gây ra:
Giảm lưu lượng và cột áp thực tế so với đường đặc tính thiết kế.
Hiệu suất thủy lực suy giảm nghiêm trọng, bơm không đạt công suất mong muốn.
Tiêu hao năng lượng nhiều hơn cho cùng một lưu lượng.
Xâm thực do NPSH thấp gây nên:
Ăn mòn – xói mòn cánh bơm: các bọt khí nổ tạo xung áp lớn, phá hủy bề mặt cánh.
Rung động và tiếng ồn bất thường: ảnh hưởng đến ổ trục, phớt cơ khí và toàn bộ cụm bơm.
Giảm độ tin cậy: bơm ISG100-100, IRG100-100 khó vận hành liên tục 24/7 nếu thường xuyên làm việc dưới điều kiện NPSH không đảm bảo.
Chiều cao hút (Hs): Bơm inline thường đặt ở mức thấp hơn bể chứa để tận dụng cột áp tự nhiên. Nếu đặt cao, NPSHa giảm.
Áp suất khí quyển (Pa): giảm khi lắp đặt ở vùng cao, làm NPSHa nhỏ đi.
Tổn thất đường ống hút (hf): càng nhiều co, van, bộ lọc thì NPSHa càng thấp.
Nhiệt độ chất lỏng: càng cao, áp suất hơi bão hòa càng lớn, làm NPSHa giảm nhanh.
Lắp đặt bơm gần bể chứa và thấp hơn mực nước để tăng NPSHa.
Giảm tổn thất trên đường ống hút: dùng ống ngắn, thẳng, đường kính đủ lớn.
Hạn chế bơm chất lỏng ở nhiệt độ quá cao, hoặc chọn model IRG100-100 có thiết kế chịu nhiệt tốt hơn.
Tham khảo thông số NPSHr trong catalogue nhà sản xuất để đảm bảo NPSHa thực tế của hệ thống luôn lớn hơn giá trị này.
NPSH có ảnh hưởng quyết định đến hoạt động của bơm inline ISG100-100, IRG100-100. Nếu NPSHa không đáp ứng NPSHr, bơm sẽ gặp xâm thực, làm giảm hiệu suất, gây hư hại cánh, rung động, tiếng ồn và rút ngắn tuổi thọ. Do đó, khi thiết kế và vận hành, cần đặc biệt chú ý đến bố trí lắp đặt, đường ống hút, áp suất môi trường và nhiệt độ chất lỏng để duy trì NPSH phù hợp, giúp bơm vận hành an toàn và bền bỉ.
Bơm inline model ISG100-100 và IRG100-100 được thiết kế để vận hành trong nhiều môi trường chất lỏng có dải nhiệt độ khác nhau.
Với ISG100-100, vật liệu thân bơm bằng gang cầu phủ epoxy và phớt cơ khí dạng carbon – ceramic giúp bơm hoạt động ổn định ở nhiệt độ chất lỏng lên đến 80°C. Đây là mức nhiệt phù hợp cho cấp nước sinh hoạt, nước sạch và các ứng dụng dân dụng.
Với IRG100-100, cấu tạo thân inox 304/316 cùng phớt cơ khí SiC – SiC hoặc Tungsten – Carbon cho phép chịu nhiệt độ chất lỏng đến 120°C, thậm chí cao hơn nếu sử dụng gioăng Viton hoặc EPDM. Model này đặc biệt thích hợp cho hệ thống HVAC, tuần hoàn nước nóng và môi trường công nghiệp có tính ăn mòn nhẹ.
Khả năng chịu áp suất là một đặc điểm nổi bật của bơm inline model ISG100-100, IRG100-100, đáp ứng các hệ thống đường ống áp lực cao.
Áp suất làm việc tối đa của cả hai model đạt đến 1,6 MPa (16 bar, tương đương 160 mét cột nước). Đây là tiêu chuẩn PN16, phù hợp với nhiều hệ thống dân dụng và công nghiệp.
Áp suất thử thủy lực thường cao hơn, đạt khoảng 2,5 MPa, nhằm kiểm tra độ kín và độ bền của thân bơm trước khi xuất xưởng. Điều này đảm bảo an toàn cho hệ thống khi vận hành trong điều kiện áp suất thay đổi.
Sự kết hợp giữa vật liệu chế tạo thân bơm và phớt cơ khí chất lượng cao giúp duy trì độ kín khít và ổn định áp suất trong suốt quá trình hoạt động.
Thân bơm: gang cầu phủ epoxy (ISG100-100) và inox 304/316 (IRG100-100), bền chắc, chống ăn mòn.
Cánh bơm: đồng, gang hoặc inox, tùy model và ứng dụng, đảm bảo hiệu suất thủy lực ổn định ở áp suất cao.
Phớt cơ khí: chịu nhiệt và mài mòn tốt, ngăn rò rỉ trong môi trường áp suất lớn.
Vòng bi và trục bơm: chế tạo chính xác, giữ cho guồng cánh quay trơn tru, hạn chế biến dạng khi chịu tải nặng.
ISG100-100: phù hợp cho hệ thống cấp nước đô thị, bơm tăng áp cho tòa nhà cao tầng, hệ thống PCCC và trạm bơm dân dụng.
IRG100-100: chuyên dùng trong hệ thống tuần hoàn nước nóng, nhà máy sản xuất, hệ thống HVAC và các dây chuyền công nghiệp yêu cầu bơm chịu nhiệt và áp suất cao.
Bơm inline model ISG100-100, IRG100-100 nổi bật nhờ khả năng chịu nhiệt và áp suất cao, đáp ứng yêu cầu khắt khe trong cả môi trường dân dụng và công nghiệp. Với thiết kế thân bơm chắc chắn, phớt cơ khí chất lượng cao và cấu tạo tối ưu, hai model này đảm bảo vận hành an toàn, ổn định, hiệu suất cao và tuổi thọ dài hạn. Đây chính là lựa chọn đáng tin cậy cho những hệ thống cần duy trì áp lực lớn và hoạt động trong điều kiện nhiệt độ khắc nghiệt.

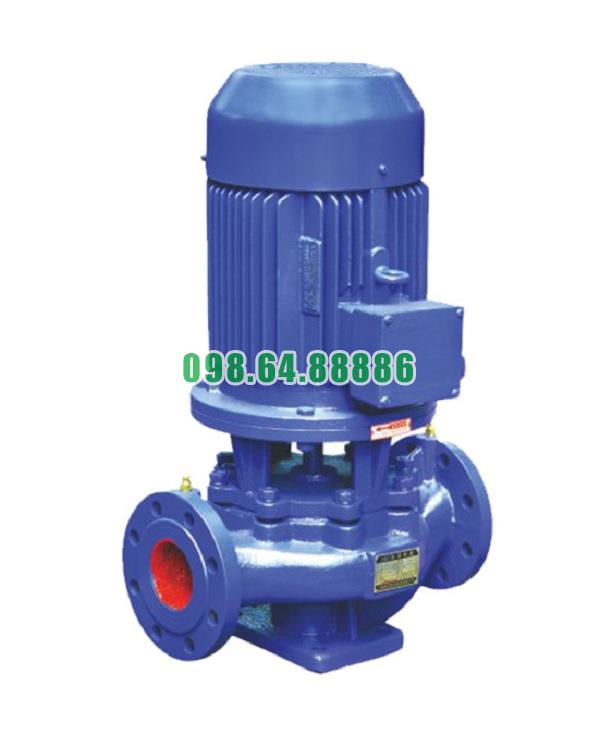

Máy bơm ly tâm trục đứng, bơm booster inline, bơm lùa, ISG100-100, IRG100-100 5.5kw, 100m3, 12.5m
12.528.000 VND
