Thiết kế tối ưu hóa hiệu suất của bơm ly tâm trục đứng model ISG80-200, IRG80-200

Mục tiêu và nguyên tắc

Thiết kế tối ưu hóa hiệu suất của bơm ly tâm trục đứng model ISG80-200, IRG80-200 nhằm đạt lưu lượng và cột áp yêu cầu với tổn thất tổng nhỏ nhất, điểm làm việc gần BEP (Best Efficiency Point), tiêu thụ điện năng thấp, độ tin cậy cao và tuổi thọ dài. Các nguyên tắc cốt lõi gồm: khớp đúng đường cong hệ thống với đường đặc tính bơm, giảm tổn thất thủy lực và cơ khí, kiểm soát xâm thực (cavitation), tối ưu điều khiển tốc độ và duy trì khe hở lắp ghép chuẩn.

Các đại lượng hiệu suất cần kiểm soát

Hiệu suất tổng thể $\eta$ phụ thuộc hiệu suất thủy lực, cơ khí và thể tích. Công thức cân bằng năng lượng cơ bản: $\eta \approx \dfrac{\rho g Q H}{P_\text{in}}$. Khi giữ nguyên hình học, luật đồng dạng cho thấy $Q \sim N$, $H \sim N^2$, $P \sim N^3$, vì vậy điều khiển tốc độ là đòn bẩy mạnh nhất để tối ưu năng lượng.

Tối ưu hóa thủy lực cho ISG80-200, IRG80-200

Hình học cánh bơm (Impeller)

Ưu tiên cánh kín đã cân bằng động, với góc thoát và số lá cánh phù hợp để giảm tổn thất xoáy. Kiểm soát khe hở đầu cánh – vòng chống mài mòn (wear ring) nhỏ nhưng an toàn giúp giảm rò rỉ nội bộ. Khi hệ thống yêu cầu thấp hơn thiết kế, có thể cắt đường kính ngoài cánh (impeller trimming) ở mức hợp lý để đưa điểm làm việc tiến gần BEP mà không cần tiết lưu.

Buồng xoắn/ống khuếch tán (Volute/Diffuser)

Bố trí tiết diện tăng dần đều, đồng bộ với bề rộng cánh tại cửa ra, hạn chế “thu hồi áp kém”. Bề mặt trong nhẵn, độ nhám thấp giúp giảm tổn thất ma sát. Thiết kế lưỡi phân dòng (tongue) chuẩn để hạn chế xung áp và tiếng ồn ở vùng lưu lượng thấp.

Khe hở, bề mặt và lớp phủ

Duy trì khe hở vòng chặn theo khuyến nghị của nhà sản xuất; khe hở càng chuẩn, rò nội bộ càng nhỏ. Gia công bề mặt nhẵn, có thể phủ sơn/coat chống ăn mòn – giảm nhám cho môi trường khắc nghiệt, nhờ đó duy trì đường đặc tính và hiệu suất theo thời gian.

Tối ưu hóa cơ khí và làm kín

Trục và ổ trục

Trục có độ cứng tốt, độ đồng tâm cao giảm rung và tổn thất cơ khí. Chọn ổ trục chịu tải hướng kính và hướng trục phù hợp, bôi trơn đúng chủng loại và lịch trình; sai lệch lắp đặt nhỏ giúp giảm ma sát, nhiệt và tiếng ồn.

Phớt cơ khí và làm kín trục

Dùng phớt cơ khí vật liệu mặt ma sát phù hợp (carbon/SiC/ceramic) theo tính chất chất lỏng. Lắp đặt đúng lực ép lò xo, bề mặt tiếp xúc sạch và đồng phẳng để giảm rò rỉ và ma sát, góp phần nâng hiệu suất tổng.

Tối ưu hóa đầu hút – chống xâm thực (NPSH)

Bố trí ống hút đúng chuẩn

Đảm bảo đoạn ống thẳng trước cửa hút tối thiểu 5–10D (D là đường kính ống), hạn chế cút gần miệng hút. Dùng côn lệch tâm (eccentric reducer, mặt phẳng phía trên) để tránh bẫy khí. Tốc độ dòng trong ống hút vừa phải để hạn chế tổn thất.

Biên an toàn NPSH

Đảm bảo NPSH available > NPSH required một khoảng an toàn (thường 1–2 m hoặc 20–30%) để tránh xâm thực, đặc biệt khi bơm nước nóng hoặc đặt cao độ hút lớn. Khi có biến tần, tránh chạy quá nhanh ở vùng NPSH thấp.

Tối ưu lựa chọn điểm làm việc và điều khiển

Chọn điểm làm việc gần BEP

Với ISG80-200, IRG80-200, lựa chọn điểm làm việc trong khoảng 80–110% lưu lượng tại BEP giúp giảm rung, giảm tải ổ trục, tăng tuổi thọ phớt và tiết kiệm điện. Nếu yêu cầu thay đổi theo giờ/ngày, ưu tiên bơm nhiều cấp tốc độ hoặc VFD thay vì tiết lưu van.

Điều khiển bằng biến tần (VFD)

Biến tần cho phép khớp bơm với đường cong hệ thống theo nhu cầu tức thời. Giảm 10% tốc độ thường có thể giảm khoảng 27% công suất (do $P \sim N^3$), giúp tiết kiệm đáng kể năng lượng. Dùng điều khiển áp suất không đổi hoặc điểm đặt theo đường cong (pressure reset theo lưu lượng) để hạn chế chạy lệch BEP.

Tránh tiết lưu quá mức

Đóng van xả để “ép” về cột áp làm tăng tổn thất và nhiệt, gây lệch xa BEP. Nếu cần hạ lưu lượng lâu dài, cân nhắc trimming cánh hoặc dùng bơm nhỏ hơn/chạy song song thay cho tiết lưu thường trực.

Tối ưu hệ thống ống và phụ kiện

Tổn thất phụ – cách giảm

Giảm số lượng cút, tê, van không cần thiết; ưu tiên bán kính cút lớn, van một chiều tổn thất thấp, và ống kích thước phù hợp để giảm vận tốc quá cao. Bố trí đồng hồ áp – lưu lượng – rung tại cửa hút/xả để giám sát hiệu suất thực.

Khử khí và mồi bơm

Bố trí van xả khí trên đỉnh buồng bơm/đường xả để loại bỏ khí tự do, giúp ổn định đường đặc tính và giảm cavitation cục bộ. Quy trình mồi bơm đầy đủ trước khi khởi động, đặc biệt với đường hút dài.

Vật liệu và độ bền hiệu suất theo thời gian

Trong môi trường ăn mòn/mài mòn, ưu tiên thân bơm gang cầu hoặc inox 304/316, cánh inox hoặc đồng. Vật liệu đúng giúp giữ độ nhẵn bề mặt thủy lực, hạn chế tụt hiệu suất theo thời gian. Dùng vòng chống mài mòn thay thế được để khôi phục khe hở thiết kế khi mòn.

Cân bằng năng lượng – lựa chọn phương án hệ thống

Bơm chạy song song/đặt bậc

Khi dải tải rộng, dùng hai bơm chạy song song cho lưu lượng biến thiên (một bơm chạy nền, một bơm tăng cường) sẽ hiệu quả hơn một bơm lớn chạy tiết lưu. Với yêu cầu cột áp cao, cân nhắc đấu nối tiếp nhưng cần kiểm tra NPSH tầng hai.

Chiến lược vận hành

Thiết lập biểu đồ bật/tắt theo dải lưu lượng, kết hợp VFD + on/off để giữ bơm hoạt động gần BEP nhiều giờ nhất. Theo dõi kWh/m³ làm KPI để đánh giá và tinh chỉnh.

Đo lường – nghiệm thu – bảo trì theo hiệu suất

Kiểm tra – nghiệm thu

Thử hiệu suất theo chuẩn chấp nhận (ví dụ theo ISO 9906 cấp phù hợp) để xác nhận bơm đạt đường đặc tính. Lập đường cong hệ thống thực bằng đo đồng thời Q–H–P, làm cơ sở tối ưu lâu dài.

Bảo trì hướng hiệu suất

Bảo trì định kỳ ổ trục, phớt, căn chỉnh trục, làm sạch cánh và buồng xoắn, thay wear ring khi vượt ngưỡng mòn. Bất kỳ tăng rung/tiếng ồn/nhiệt độ đều là tín hiệu lệch BEP hoặc tăng tổn thất.

Thiết kế tối ưu hóa hiệu suất của bơm ly tâm trục đứng model ISG80-200, IRG80-200 là một bài toán tổng hợp giữa thủy lực – cơ khí – hệ thống – điều khiển. Trọng tâm là đặt điểm làm việc gần BEP, giảm tổn thất trong cánh và buồng xoắn, kiểm soát NPSH, dùng biến tần thay cho tiết lưu, và duy trì khe hở – bề mặt – căn chỉnh trong giới hạn thiết kế. Khi các yếu tố này được triển khai đồng bộ, bơm đạt hiệu suất cao, vận hành êm, tiết kiệm năng lượng và bền bỉ theo thời gian

Ứng dụng cấp nước sinh hoạt bơm ly tâm trục đứng model ISG80-200, IRG80-200

Đặc điểm phù hợp với cấp nước sinh hoạt

Lưu lượng và cột áp ổn định

Bơm ly tâm trục đứng ISG80-200, IRG80-200 được thiết kế để cung cấp lưu lượng lớn cùng cột áp cao, đảm bảo khả năng vận chuyển nước đến các điểm tiêu thụ ở khoảng cách xa hoặc độ cao lớn. Đây là yêu cầu quan trọng trong hệ thống cấp nước sinh hoạt đô thị và chung cư cao tầng.

Thiết kế trục đứng tiết kiệm diện tích

Cấu trúc trục đứng giúp bơm chiếm ít diện tích sàn, thuận lợi cho việc lắp đặt trong các phòng kỹ thuật, hố bơm nhỏ hoặc khu vực có không gian hạn chế. Điều này đặc biệt hữu ích với các công trình nhà ở tập trung tại khu dân cư, tòa nhà thương mại, bệnh viện và trường học.

Ứng dụng trong hệ thống cấp nước sinh hoạt

Cấp nước cho khu dân cư và đô thị

ISG80-200, IRG80-200 có khả năng vận hành ổn định, cung cấp nước liên tục cho mạng lưới cấp nước của khu dân cư, đô thị. Hệ thống vận hành đảm bảo áp lực đồng đều, giảm tình trạng mất nước hoặc áp lực yếu ở các tầng cao.

Cung cấp nước cho chung cư cao tầng

Với áp lực đẩy mạnh mẽ, bơm trục đứng đáp ứng yêu cầu vận chuyển nước từ bể ngầm lên bể mái và phân phối đến từng hộ gia đình. Điều này giúp các tòa nhà cao tầng duy trì dòng chảy liên tục, ổn định trong giờ cao điểm sử dụng nước.

Hệ thống cấp nước công cộng

Bơm ly tâm trục đứng còn được ứng dụng trong các công trình công cộng như trường học, bệnh viện, trung tâm thương mại. Nhờ hoạt động êm ái, ít rung, bơm không gây tiếng ồn lớn, đảm bảo môi trường sinh hoạt thoải mái.

Hiệu quả vận hành trong cấp nước sinh hoạt

• Tiết kiệm năng lượng nhờ thiết kế cánh bơm tối ưu, giảm tổn thất thủy lực.

• An toàn và bền bỉ với vật liệu chế tạo chống ăn mòn, phù hợp cho nước sạch.

• Bảo dưỡng đơn giản, giảm chi phí vận hành dài hạn.

Trong lĩnh vực cấp nước sinh hoạt, bơm ly tâm trục đứng ISG80-200, IRG80-200 là giải pháp tối ưu nhờ thiết kế nhỏ gọn, hiệu suất cao, khả năng cung cấp nước ổn định và an toàn. Việc ứng dụng loại bơm này giúp đảm bảo nhu cầu nước sạch cho cộng đồng, đồng thời mang lại lợi ích kinh tế và vận hành bền vững cho các công trình

Thông số kỹ thuật và kích thước bơm model ISG80-200

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-200

Đường cong hiệu suất bơm model ISG80-200

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-200

Phụ kiện và kích thước lắp đặt bơm model ISG80-200

Phương thức lắp đặt bơm model ISG80-200

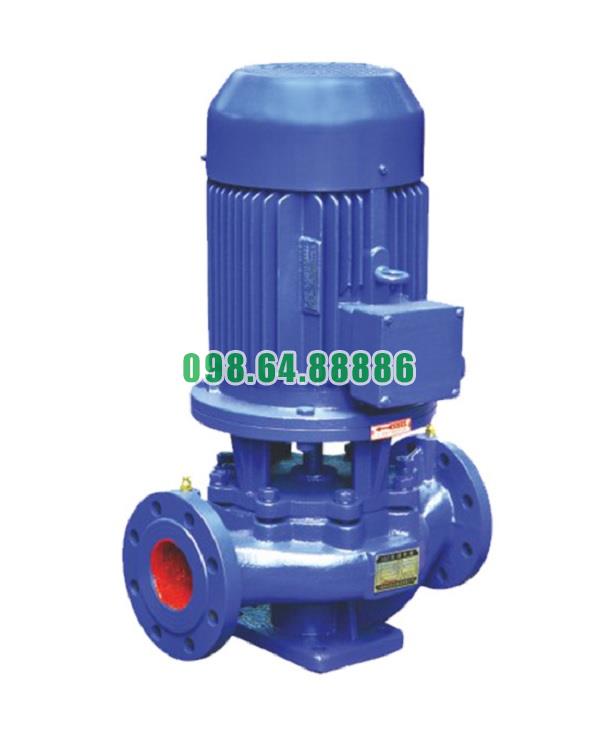

Hình ảnh thực tế bơm và phụ kiện bơm ISG80-160A
