Bơm ly tâm trục đứng ISG80-160A, IRG80-160A thuộc dòng bơm inline trục đứng, được sử dụng rộng rãi trong hệ thống cấp nước, HVAC, tăng áp và công nghiệp. Cấu tạo của bơm khá đơn giản nhưng đồng bộ, gồm nhiều chi tiết kết hợp với nhau để bảo đảm hiệu suất cao, độ bền và khả năng vận hành liên tục.
Là bộ phận chính, bao bọc toàn bộ buồng bơm.
Được chế tạo từ gang đúc hoặc thép hợp kim, phủ sơn epoxy chống ăn mòn.
Thiết kế cửa hút và cửa xả thẳng hàng (inline), giúp thuận tiện lắp đặt trên đường ống và tiết kiệm diện tích.
Bộ phận tạo ra lực ly tâm để đẩy chất lỏng.
Thường dùng dạng cánh kín, được chế tạo từ gang, đồng thau hoặc inox 304/316 tùy ứng dụng.
Được cân bằng động chính xác để hạn chế rung, đảm bảo lưu lượng – cột áp ổn định.
Truyền mô-men xoắn từ động cơ xuống cánh bơm.
Làm từ thép hợp kim hoặc inox, được xử lý nhiệt và mài nhẵn để tăng độ cứng và giảm mài mòn.
Trục được lắp bạc lót và ổ đỡ để giữ thẳng, giảm rung lắc khi quay tốc độ cao.
Nằm tại vị trí cổ trục, có nhiệm vụ ngăn rò rỉ chất lỏng ra ngoài.
Gồm mặt trượt carbon–ceramic hoặc SiC–SiC và gioăng cao su NBR/EPDM/Viton.
Giữ cho khoang ổ bi và động cơ luôn khô, đảm bảo an toàn khi vận hành.
Hỗ trợ trục bơm, chịu tải hướng kính và hướng trục.
Làm từ thép hợp kim tôi cứng, thường nhập từ các hãng NSK, SKF.
Bôi trơn định kỳ để giảm ma sát, tăng tuổi thọ vận hành.
Nằm phía trên, truyền động trực tiếp cho trục bơm.
Công suất phổ biến từ 7,5 – 11 kW, cấp bảo vệ IP54/IP55, cách điện cấp F.
Có thể kết hợp với biến tần (VFD) để điều chỉnh tốc độ, giúp tiết kiệm năng lượng và vận hành ổn định.
Liên kết giữa trục động cơ và trục bơm.
Có tác dụng bù sai lệch nhỏ, giảm rung động và hạn chế sốc cơ học khi khởi động/dừng máy.
Giá đỡ toàn bộ cụm bơm – động cơ.
Được chế tạo chắc chắn bằng gang hoặc thép, liên kết với bệ móng bằng bu lông nở.
Có thể gắn đệm cao su chống rung, giúp giảm chấn truyền xuống nền.
Gioăng: làm kín tại các mặt bích và mặt ghép.
Bu lông, ê-cu: thường làm bằng thép mạ kẽm hoặc inox, chịu lực siết cao.
Phụ kiện xả khí/xả cặn: giúp dễ dàng bảo trì, vệ sinh bơm.

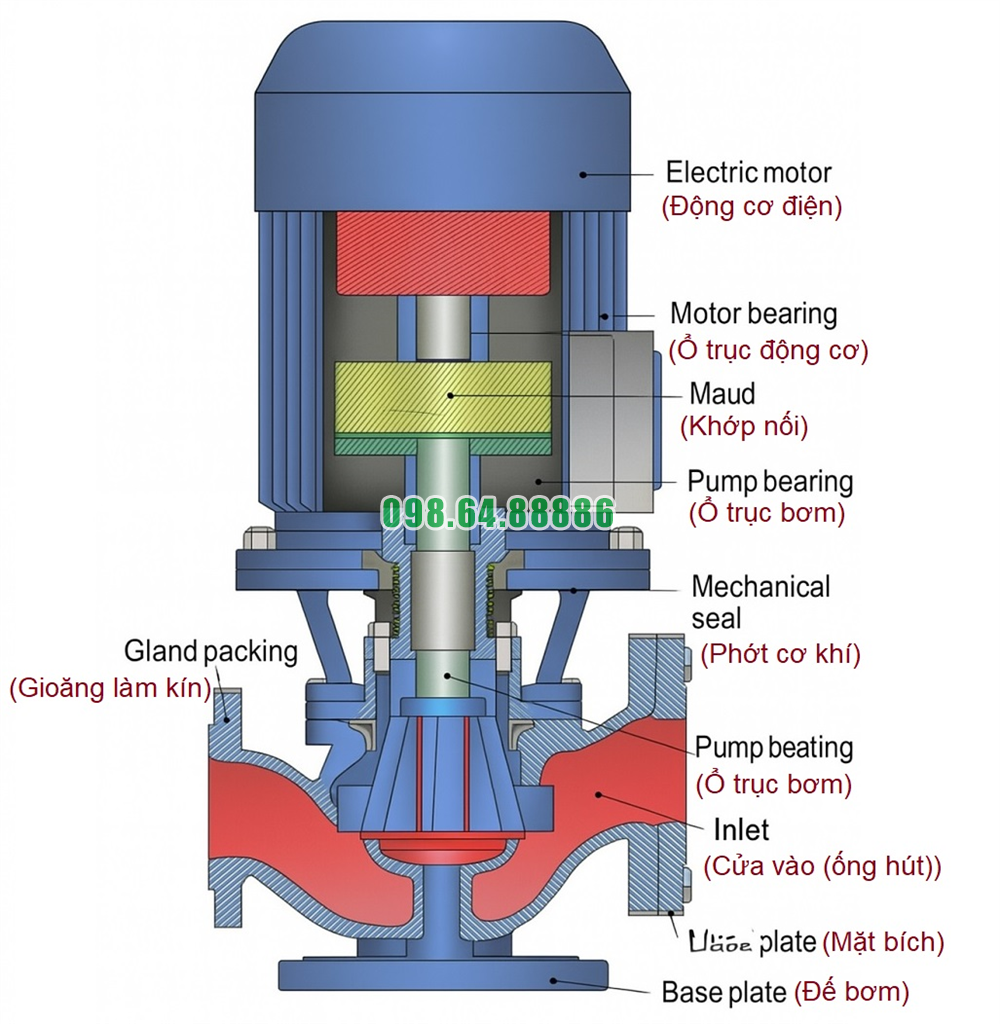

Các bộ phận chính của bơm ly tâm trục đứng ISG80-160A, IRG80-160A bao gồm: thân bơm, cánh bơm, trục bơm, phớt cơ khí, ổ bi, động cơ, khớp nối mềm, đế bơm cùng các gioăng và phụ kiện phụ trợ. Sự kết hợp đồng bộ này mang lại khả năng vận hành ổn định, chống rò rỉ, chống rung ồn và đảm bảo tuổi thọ lâu dài, phù hợp cho nhiều ứng dụng cấp nước và công nghiệp
Chức năng:
Vòng bi trong bơm ly tâm trục đứng ISG80-160A, IRG80-160A có nhiệm vụ nâng đỡ trục bơm, giữ cho trục quay trơn tru và hạn chế ma sát.
Giúp duy trì độ đồng tâm giữa trục và động cơ, giảm rung động, tiếng ồn, đồng thời kéo dài tuổi thọ trục và cánh bơm.
Đặc điểm:
Vòng bi thường làm bằng thép hợp kim chịu tải, được bôi trơn bằng mỡ chịu nhiệt hoặc dầu bôi trơn chuyên dụng.
Trong quá trình vận hành, nhiệt độ vòng bi phải ổn định; nếu vòng bi quá nóng hoặc phát tiếng kêu lạ, đó là dấu hiệu cần bảo dưỡng hoặc thay thế.
Vòng bi chất lượng cao (SKF, NSK, FAG…) thường được khuyến nghị sử dụng cho bơm ISG80-160A, IRG80-160A.
Chức năng:
Phớt cơ khí là bộ phận ngăn không cho chất lỏng rò rỉ ra ngoài tại vị trí trục xuyên qua thân bơm.
Đồng thời, phớt cũng bảo vệ vòng bi và động cơ khỏi bị chất lỏng xâm nhập gây hư hại.
Cấu tạo:
Gồm một bề mặt tĩnh (gắn cố định vào thân bơm) và một bề mặt động (gắn trên trục bơm).
Hai bề mặt này luôn áp sát nhau nhờ lực đàn hồi của lò xo và áp suất chất lỏng, tạo ra màng chất lỏng siêu mỏng vừa bôi trơn vừa làm kín.
Vật liệu thường dùng:
Carbon – Ceramic (chống mài mòn tốt).
Silicon Carbide – Silicon Carbide (chịu nhiệt, chống ăn mòn mạnh).
Inox 304/316 (dùng cho môi trường nước sạch hoặc có tính ăn mòn nhẹ).
Nếu phớt bị rò rỉ, chất lỏng có thể tràn ra ngoài và ngấm vào ổ bi, gây mài mòn và hỏng bi.
Nếu vòng bi bị mòn, trục rung lắc, sẽ làm phớt cơ khí không còn áp sát, gây rò rỉ nước.
Vì vậy, việc bảo dưỡng định kỳ đồng thời cả vòng bi và phớt là cần thiết để đảm bảo bơm hoạt động ổn định và bền bỉ.
Trong bơm ly tâm trục đứng model ISG80-160A, IRG80-160A, vòng bi đóng vai trò giảm ma sát và giữ trục ổn định, trong khi phớt làm kín ngăn rò rỉ chất lỏng và bảo vệ hệ thống. Hai bộ phận này có mối quan hệ mật thiết: nếu một trong hai hỏng hóc, hiệu suất và độ bền của bơm sẽ bị ảnh hưởng nghiêm trọng

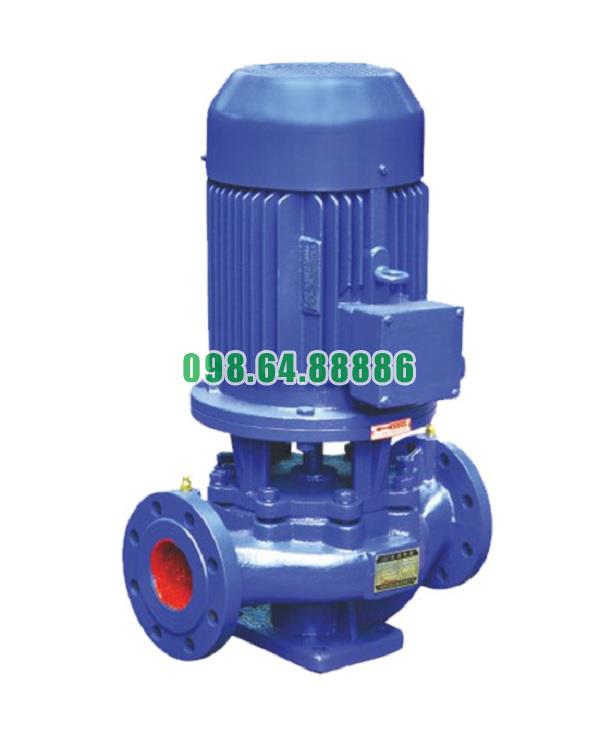

Máy bơm ly tâm trục đứng, tăng áp, bơm ly tâm ISG80-160A, IRG80-160A 7.5kw, 46.8m3
12.614.400 VND
