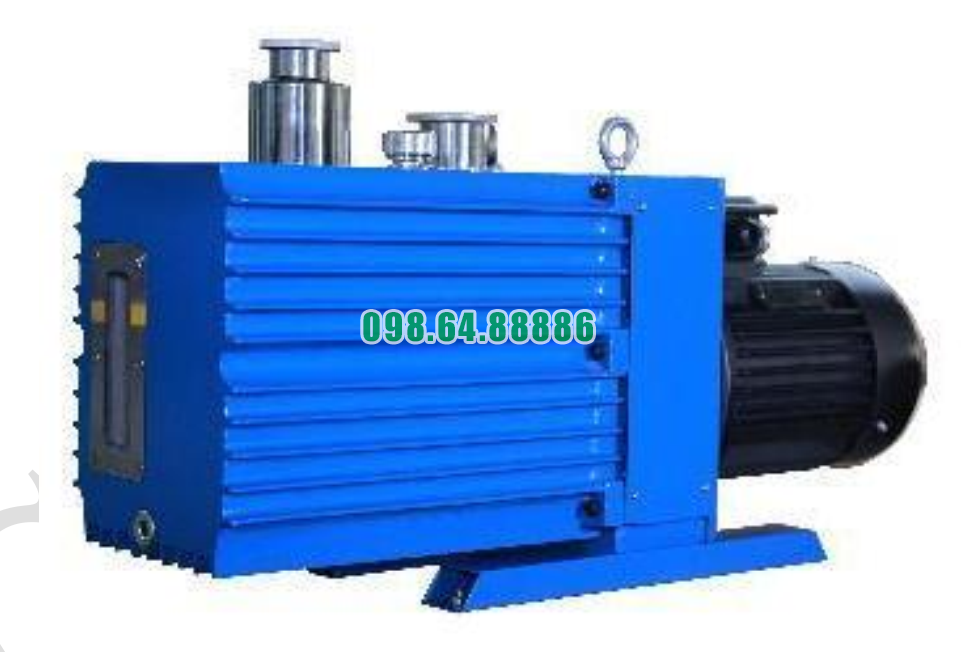

Bơm chân không bôi trơn dầu model 2XZ-25C

Cách cánh gạt di chuyển để tạo chân không trong Bơm chân không cánh gạt model 2XZ-25C

Bơm chân không cánh gạt model 2XZ-25C hoạt động dựa trên cơ chế quay lệch tâm của rotor và sự trượt linh hoạt của các cánh gạt trong buồng bơm. Chính chuyển động này tạo ra chu kỳ hút – nén – xả liên tục, hình thành áp suất chân không ổn định.

Rotor quay lệch tâm tạo ra không gian thay đổi

Bên trong bơm, rotor được lắp lệch tâm so với thân buồng bơm. Khi rotor quay:

• Một phần không gian trong buồng bơm mở rộng

• Một phần khác thu hẹp

Sự thay đổi thể tích này tạo điều kiện để hút không khí vào rồi đẩy ra ngoài.

Cánh gạt trượt ra – vào theo lực ly tâm

Trong rotor có các rãnh chứa cánh gạt (vanes). Khi động cơ vận hành, rotor quay tạo lực ly tâm, làm cánh gạt:

• Trượt ra ngoài áp sát vào thành buồng bơm

• Giữ được độ kín giữa các khoang khí

• Di chuyển linh hoạt theo vị trí quay

Nhờ đó, cánh gạt chia buồng bơm thành nhiều khoang nhỏ có kích thước thay đổi liên tục.

Quá trình hút khí

Khi rotor quay đến vùng buồng bơm mở rộng:

• Khoang giữa hai cánh gạt lớn lên

• Áp suất trong khoang giảm

• Không khí được hút vào qua cửa hút

Đây là giai đoạn tạo chân không ban đầu.

Quá trình nén khí

Khi rotor tiếp tục quay:

• Khoang khí bắt đầu thu hẹp

• Cánh gạt vẫn ép sát thành buồng bơm

• Không khí bị nén lại do thể tích giảm

Áp suất trong khoang tăng lên chuẩn bị cho giai đoạn thải khí.

Quá trình xả khí

Khi khoang khí đã bị nén đến mức nhất định:

• Van xả mở

• Khí bị đẩy ra ngoài

• Dầu chân không giúp làm kín và giảm rò rỉ trong quá trình thải

Chu trình này diễn ra liên tục, tạo ra dòng hút mạnh và ổn định.

Vai trò quan trọng của cánh gạt

Cách cánh gạt di chuyển đóng vai trò quyết định trong hiệu suất hút của bơm chân không model 2XZ-25C. Nhờ:

• Trượt linh hoạt theo lực ly tâm

• Tạo ra nhiều khoang khí thay đổi thể tích

• Giữ được độ kín giữa các khoang

Bơm đạt được:

• Áp suất chân không sâu

• Lưu lượng hút ổn định

• Độ ồn thấp và vận hành êm

Cơ chế cánh gạt trượt ra – vào theo vòng quay rotor là nền tảng tạo chân không trong model 2XZ-25C. Chuyển động này đảm bảo quá trình hút, nén và xả diễn ra liên tục, mang lại lực hút mạnh và độ chân không ổn định. Nhờ thiết kế tối ưu này, bơm chân không cánh gạt 2XZ-25C trở thành lựa chọn hiệu quả và bền bỉ trong nhiều lĩnh vực ứng dụng.

Thiết kế chống rò rỉ dầu của Bơm chân không cánh gạt model 2XZ-25C

Bơm chân không cánh gạt 2XZ-25C nổi tiếng với khả năng vận hành ổn định và độ kín cao. Một trong những yếu tố quan trọng giúp bơm duy trì hiệu suất lâu dài chính là hệ thống thiết kế chống rò rỉ dầu. Dầu chân không đóng vai trò then chốt trong việc làm kín, bôi trơn và làm mát, nên việc rò rỉ dầu sẽ ảnh hưởng nghiêm trọng đến chất lượng vận hành. Vì lý do đó, nhà sản xuất đã tích hợp nhiều giải pháp kỹ thuật để ngăn ngừa hiện tượng này. Dưới đây là những đặc điểm thiết kế nổi bật trong cơ chế chống rò rỉ dầu của model 2XZ-25C.

1. Cấu trúc phớt dầu đa tầng
Bơm được trang bị phớt dầu chất lượng cao, gồm nhiều lớp vật liệu chịu nhiệt và chịu mài mòn. Thiết kế đa tầng tạo ra các lớp chặn dầu liên tiếp, giúp dầu không bị trào ra ngoài ở trục rotor hay các vị trí chịu lực lớn. Phớt còn có khả năng chịu áp suất cao, giảm nguy cơ hở phớt khi bơm vận hành liên tục.

2. Hệ thống làm kín trục với khe khít chính xác
Trục động cơ và trục rotor đều được gia công với độ chính xác cao, khe hở rất nhỏ để hạn chế tối đa khả năng dầu thấm ra ngoài. Độ chính xác này giúp:

• Giảm hao hụt dầu

• Tăng độ kín buồng bơm

• Duy trì áp suất ổn định trong quá trình vận hành
  Sự tinh chỉnh chính xác của các bề mặt ma sát là yếu tố quan trọng tạo nên độ tin cậy của 2XZ-25C.

3. Thiết kế thân máy nguyên khối hạn chế khe hở
Thân bơm được chế tạo theo dạng nguyên khối, hạn chế số lượng mối ghép. Ít mối ghép đồng nghĩa với ít vị trí có thể gây rò dầu. Công nghệ đúc liền khối giúp vỏ bơm cứng vững hơn và chịu áp lực khí bên trong tốt hơn.

4. Sử dụng ron chịu dầu tại các mối ghép
Tại các vị trí cần tháo lắp như nắp buồng bơm, khoang chứa dầu hoặc cổng xả, nhà sản xuất sử dụng ron chuyên dụng chống dầu và chịu nhiệt. Loại ron này có đặc tính đàn hồi cao, giữ độ kín lâu dài, không bị chai cứng khi tiếp xúc với dầu chân không trong thời gian dài.

5. Hệ thống van một chiều hạn chế dầu trào ngược
Trong quá trình dừng bơm, dầu có thể bị hút ngược vào đường hút nếu không có cơ chế ngăn chặn. 2XZ-25C được trang bị van một chiều ở cổng hút giúp:

• Ngăn dầu không bị đẩy ngược ra ngoài

• Giữ lượng dầu ổn định trong buồng bơm

• Tăng độ an toàn khi bơm ngừng hoạt động đột ngột

6. Thiết kế khoang chứa dầu cách ly tối ưu
Khoang dầu được bố trí phía dưới buồng bơm với đường dẫn dầu tối ưu, đảm bảo dầu chỉ di chuyển trong vùng cần thiết. Việc tách biệt khoang dầu giúp giảm hiện tượng dầu tràn khi bơm nghiêng nhẹ hoặc hoạt động trong thời gian dài.

7. Gioăng cao su và gasket chất lượng cao tại các mặt ghép
Mỗi mặt ghép đều được lắp gioăng chuyên dụng có độ đàn hồi cao, chịu hóa chất và chịu nhiệt tốt. Việc sử dụng gasket chất lượng giúp tăng độ kín tổng thể và giảm nguy cơ rò rỉ trong quá trình vận hành, đặc biệt khi bơm làm việc trong môi trường nhiệt độ thay đổi.

Thiết kế chống rò rỉ dầu của bơm chân không cánh gạt model 2XZ-25C là sự kết hợp của nhiều yếu tố kỹ thuật: phớt dầu đa tầng, thân bơm nguyên khối, van một chiều, gioăng chuyên dụng và cơ chế làm kín chính xác. Những giải pháp này giúp thiết bị vận hành bền bỉ, hạn chế hao dầu, duy trì độ chân không ổn định và kéo dài tuổi thọ. Nhờ thiết kế tối ưu, bơm 2XZ-25C trở thành lựa chọn đáng tin cậy cho các ứng dụng yêu cầu độ kín cao và làm việc liên tục.

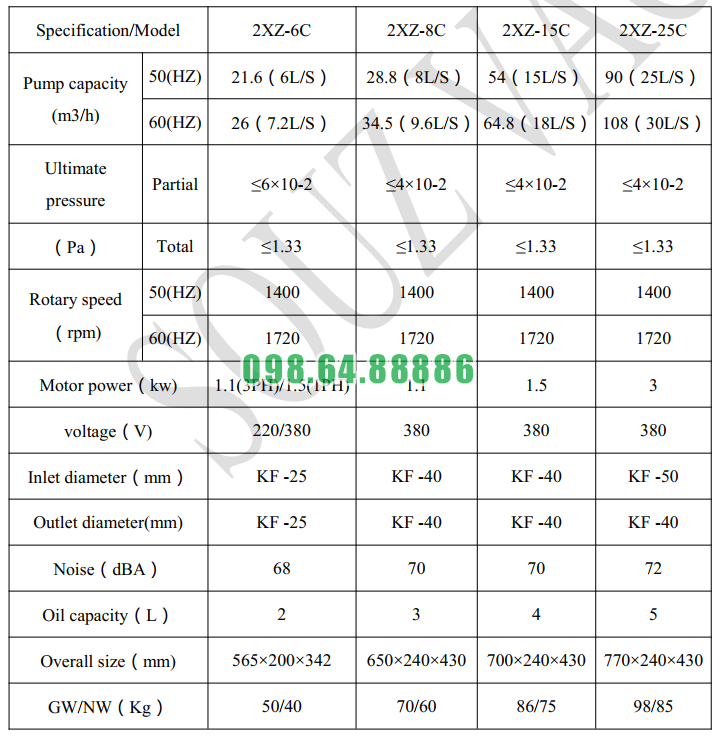

Thông số kỹ thuật của máy bơm chân không 2XZ-25C

Đường cong hiệu suất của máy bơm chân không 2XZ-25C

Kích thước bản vẽ máy bơm chân không 2XZ-25C

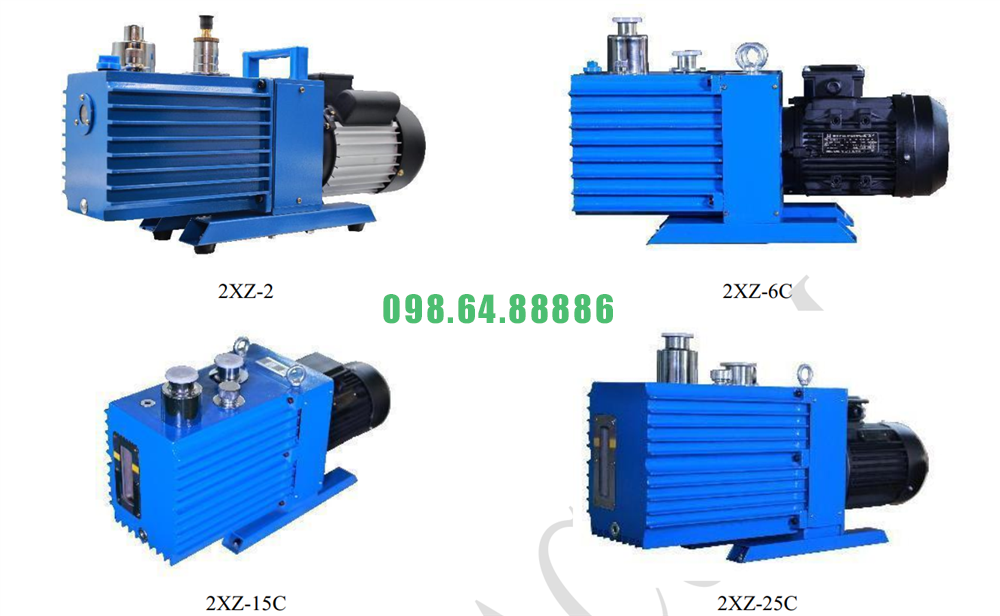

Hình ảnh thực tế của máy bơm chân không 2XZ-25C
