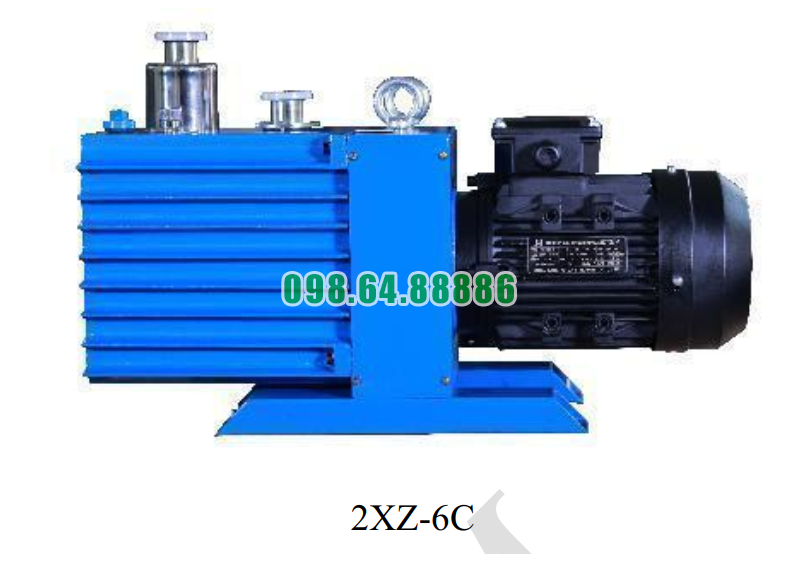

Bơm chân không bôi trơn dầu model 2XZ-6C

Khả năng hoạt động ổn định của Bơm chân không bôi trơn dầu model 2XZ-6C

Bơm chân không bôi trơn dầu model 2XZ-6C là dòng bơm cánh gạt quay hai cấp được sử dụng phổ biến trong công nghiệp và phòng thí nghiệm nhờ khả năng vận hành bền bỉ, độ chân không sâu và sự ổn định cao khi làm việc trong thời gian dài. Với thiết kế tối ưu kết hợp hệ thống bôi trơn bằng dầu, dòng bơm này cho phép duy trì hiệu suất hút ổn định, đồng thời kéo dài tuổi thọ các chi tiết cơ khí bên trong.

Thiết kế hai cấp giúp duy trì áp suất ổn định

Bên trong bơm 2XZ-6C là hai buồng bơm được liên kết tuần tự. Buồng cấp một đảm nhiệm việc hút không khí ban đầu, sau đó khí được nén tiếp tục ở buồng cấp hai để đạt độ chân không sâu hơn. Nhờ cấu trúc hai cấp này, bơm có khả năng duy trì:

• Áp suất chân không ổn định trong suốt quá trình vận hành

• Tốc độ hút đều đặn

• Mức dao động áp suất thấp, phù hợp với các dây chuyền cần kiểm soát áp suất nghiêm ngặt

Thiết kế này đặc biệt cần thiết trong các công đoạn như sấy chân không, hàn kín bao bì, xử lý vật liệu và sản xuất linh kiện điện tử.

Hệ thống bôi trơn dầu giúp máy chạy bền bỉ

Một trong những yếu tố quan trọng làm nên khả năng hoạt động ổn định của bơm 2XZ-6C chính là hệ thống bôi trơn bằng dầu chân không. Dầu đóng vai trò:

• Tạo lớp màng kín giữa rotor – cánh gạt – thành buồng bơm, giúp tăng độ kín khí

• Bôi trơn các chi tiết chuyển động, giảm ma sát và nhiệt sinh ra khi vận hành

• Làm mát bơm, đảm bảo rotor và buồng bơm không nóng quá mức

• Cuốn theo bụi và tạp chất, giữ bên trong luôn sạch và ổn định

Nhờ sự hỗ trợ của dầu chân không, bơm duy trì được độ chân không sâu hơn, giảm hao mòn và giữ hiệu suất ổn định trong thời gian dài.

Động cơ dẫn động trực tiếp giúp vận hành êm và ổn định

Bơm 2XZ-6C sử dụng động cơ gắn trực tiếp vào trục bơm, không qua dây curoa hoặc puly. Điều này mang lại nhiều lợi ích về độ ổn định:

• Giảm rung và giảm hao hụt năng lượng

• Tốc độ quay ổn định, ít thay đổi khi tải biến động

• Ít phát sinh tiếng ồn khi hoạt động

• Ít cần điều chỉnh, bảo trì hơn so với bộ truyền đai

Chính cơ chế truyền động trực tiếp này giúp bơm có thể vận hành liên tục nhiều giờ mà không mất ổn định.

Khả năng làm việc liên tục trong môi trường công nghiệp

Với vật liệu buồng bơm cứng, rotor và cánh gạt chịu mài mòn tốt, bơm chân không 2XZ-6C phù hợp với môi trường làm việc nhiều giờ mỗi ngày. Bơm có khả năng:

• Chạy liên tục mà không làm giảm độ chân không đáng kể

• Chịu tải tốt khi hoạt động trong thời gian dài

• Duy trì hiệu suất ổn định ngay cả khi nhiệt độ môi trường tăng

Điều này rất quan trọng trong các dây chuyền sản xuất công nghiệp vốn yêu cầu thiết bị hoạt động liên tục, hạn chế tối đa thời gian dừng máy.

Giữ mức rung ồn ổn định, bảo vệ thiết bị xung quanh

Độ rung và tiếng ồn thấp cũng là yếu tố góp phần vào tính ổn định tổng thể của bơm chân không. Bơm 2XZ-6C vận hành êm nhờ:

• Truyền động trực tiếp ít gây dao động

• Cấu trúc rotor cân bằng, gia công chính xác

• Bộ khung và thân bơm chắc chắn, giảm cộng hưởng

Nhờ đó, bơm không gây ảnh hưởng đến các thiết bị nhạy cảm lân cận và đảm bảo độ bền cho hệ thống đường ống, khớp nối.

Hạn chế rò rỉ và duy trì độ kín tốt

Độ kín khí bên trong bơm quyết định trực tiếp đến sự ổn định của độ chân không. Model 2XZ-6C được trang bị:

• Gioăng và phớt chất lượng cao

• Phớt trục chịu nhiệt và chịu áp suất tốt

• Bề mặt lắp ghép gia công chính xác

Những yếu tố này giúp bơm hạn chế tối đa rò rỉ, đảm bảo áp suất luôn duy trì ổn định ngay cả khi hoạt động liên tục nhiều giờ.

Dễ bảo trì – yếu tố quan trọng để giữ sự ổn định lâu dài

Khả năng vận hành ổn định không chỉ đến từ thiết kế mà còn nhờ việc bảo trì đơn giản của dòng 2XZ-6C. Chỉ cần các thao tác cơ bản:

• Thay dầu chân không đúng định kỳ

• Vệ sinh hoặc thay bộ lọc xả

• Kiểm tra lượng dầu, độ kín gioăng

• Đảm bảo bơm không hút hơi nước hay tạp chất quá mức

Việc bảo trì dễ dàng giúp bơm luôn giữ được trạng thái làm việc ổn định, hạn chế tối đa sự cố.

Bơm chân không bôi trơn dầu model 2XZ-6C là thiết bị có khả năng hoạt động ổn định vượt trội nhờ thiết kế hai cấp, hệ thống bôi trơn dầu hiệu quả, động cơ truyền động trực tiếp và khả năng làm việc liên tục trong môi trường công nghiệp. Kết cấu chắc chắn, độ kín cao và mức rung ồn thấp giúp bơm duy trì chân không ổn định, tăng tuổi thọ và giảm phát sinh sự cố. Đây là lựa chọn phù hợp cho các ứng dụng đòi hỏi độ tin cậy và tính ổn định cao trong suốt quá trình sản xuất.

Thiết kế cánh gạt ly tâm của Bơm chân không bôi trơn dầu model 2XZ-6C

Cánh gạt ly tâm là bộ phận quan trọng nhất trong cấu tạo của bơm chân không cánh gạt 2XZ-6C. Thiết kế của cánh gạt và cơ chế hoạt động của nó quyết định trực tiếp đến áp suất cuối, lưu lượng hút, độ bền và độ ổn định của toàn bộ hệ thống. Dưới đây là phân tích chi tiết về cấu trúc – vật liệu – nguyên lý ly tâm – vai trò của cánh gạt trong bơm 2XZ-6C.

1. Cấu tạo cơ bản của cánh gạt trong bơm 2XZ-6C

Cánh gạt của bơm chân không 2XZ-6C là các bản mỏng hình chữ nhật, được đặt trong rãnh (slot) của rôto. Khi rôto quay lệch tâm trong buồng bơm, cánh gạt trượt ra – vào liên tục, tạo nên khoang hút và khoang nén.

Đặc điểm cấu tạo chính:

• Dạng tấm mỏng dài, hai đầu được bo cạnh để giảm ma sát.

• Chiều dài cánh đủ để vươn tới thành buồng bơm khi chịu lực ly tâm.

• Cấu tạo gồm 2 cánh ở mỗi cấp (với model 2XZ-6C – 2 cấp hút).

• Lắp đặt tự do trong rãnh, không khóa cứng, giúp cánh trượt linh hoạt.

Thiết kế này cho phép bơm tạo chu trình hút – nén – xả khí liên tục khi vận hành.

2. Nguyên lý ly tâm của cánh gạt

Cơ chế ly tâm đóng vai trò quyết định trong hoạt động của cánh gạt.

• Khi rôto quay, lực ly tâm tác động lên cánh gạt đẩy chúng áp sát vào thành buồng bơm.

• Lực ly tâm càng lớn → cánh áp càng sát → độ kín càng cao → chân không sâu hơn.

• Lực ly tâm kết hợp với dầu bôi trơn tạo lớp màng làm kín giữa cánh và buồng bơm, giảm rò rỉ khí.

Nhờ thiết kế lệch tâm của rôto, thể tích giữa các cánh và thành buồng bơm thay đổi liên tục, tạo chu trình hút – nén – xả đặc trưng của bơm cánh gạt.

3. Vật liệu chế tạo cánh gạt

Cánh gạt của model 2XZ-6C thường được làm từ vật liệu:

• Graphite composite (than chì tổng hợp)

• Carbon fiber reinforced resin

• Vật liệu chịu dầu, chịu nhiệt và chịu mài mòn cao

Ưu điểm của graphite composite:

• Tự bôi trơn tốt

• Chịu ma sát liên tục

• Làm việc ổn định trong môi trường có dầu

• Ít bị biến dạng bởi nhiệt

• Khối lượng nhẹ, giảm lực quán tính

Nhờ đó, cánh gạt có độ bền cao, hoạt động êm và duy trì hiệu suất hút ổn định lâu dài.

4. Tương tác giữa cánh gạt và buồng bơm

Cánh gạt trượt trong rãnh rôto và liên tục di chuyển theo dạng:

• Trượt ra khi tiếp xúc với phần buồng bơm rộng

• Trượt vào khi đi vào phần buồng hẹp

• Duy trì áp sát nhờ lực ly tâm và lớp dầu bôi trơn

Dầu trong bơm đóng vai trò:

• Tạo màng dầu làm kín giữa cánh và thành buồng

• Giảm ma sát

• Giảm nhiệt sinh ra khi cánh trượt

Tương tác trơn tru giữa cánh và buồng bơm chính là yếu tố giúp bơm đạt áp suất chân không sâu.

5. Thiết kế rãnh chứa cánh gạt (rotor slot)

Rãnh trên rôto được gia công với độ chính xác cao:

• Khe rãnh đủ rộng để cánh trượt mượt mà, không kẹt

• Bề mặt rãnh phẳng, giảm mài mòn cánh

• Góc rãnh được bo tròn để tránh gãy cánh khi va đập

• Chiều sâu rãnh đủ để chứa toàn bộ cánh khi thu vào

Nhờ rãnh chính xác, cánh gạt có thể hoạt động êm và không rung.

6. Vai trò của cánh gạt trong tạo chân không

Trong bơm model 2XZ-6C, cánh gạt có 6 vai trò cốt lõi:

1. Tạo khoang hút có thể tích lớn khi rôto quay

2. Tạo khoang nén có thể tích nhỏ khi rôto tiếp tục chuyển động

3. Duy trì độ kín giúp không khí không rò rỉ ngược

4. Phối hợp với dầu để tạo chân không sâu

5. Giảm dao động áp suất trong buồng bơm

6. Ổn định tốc độ hút và áp suất cuối

Cánh gạt chính là “trái tim” của toàn bộ hệ thống bơm chân không.

7. Đặc điểm nổi bật của thiết kế cánh gạt trên model 2XZ-6C

• Cánh gạt mỏng, nhẹ, chịu ma sát cao

• Rãnh rôto thiết kế chính xác, giảm hiện tượng kẹt hoặc gãy cánh

• Dầu bôi trơn hỗ trợ làm kín và giảm mài mòn

• Lực ly tâm mạnh nhờ tốc độ quay 1440–1750 vòng/phút

• Chu trình hút – nén mượt mà, cho áp suất cuối sâu

• Hoạt động được liên tục mà không mất hiệu suất

Thiết kế cánh gạt ly tâm tối ưu giúp bơm 2XZ-6C hoạt động bền bỉ, êm và đạt mức chân không phù hợp cho nhiều lĩnh vực.

8. Lưu ý vận hành để bảo vệ cánh gạt

Để cánh gạt làm việc ổn định, cần:

• Dùng đúng loại dầu chân không theo khuyến nghị

• Tránh hút bụi, hơi nước, hóa chất ăn mòn

• Không chạy bơm ở áp suất khí quyển quá lâu

• Thay dầu định kỳ để tránh dầu bẩn gây mòn cánh

• Kiểm tra tiếng rít bất thường (dấu hiệu cánh mòn)

• Vệ sinh bộ lọc trước đường hút

Bảo vệ cánh gạt tức là bảo vệ toàn bộ bơm.

Thiết kế cánh gạt ly tâm của bơm chân không bôi trơn dầu model 2XZ-6C là một trong những yếu tố quan trọng quyết định hiệu suất và độ bền của thiết bị. Với cấu trúc graphite composite, cơ chế ly tâm mạnh, kết hợp với màng dầu làm kín và buồng bơm gia công chính xác, cánh gạt giúp bơm vận hành ổn định, tạo chân không sâu và duy trì hiệu năng trong thời gian dài. Việc hiểu rõ cấu trúc và hoạt động của cánh gạt sẽ giúp người dùng sử dụng, bảo dưỡng và khai thác hiệu quả hơn thiết bị bơm chân không này.

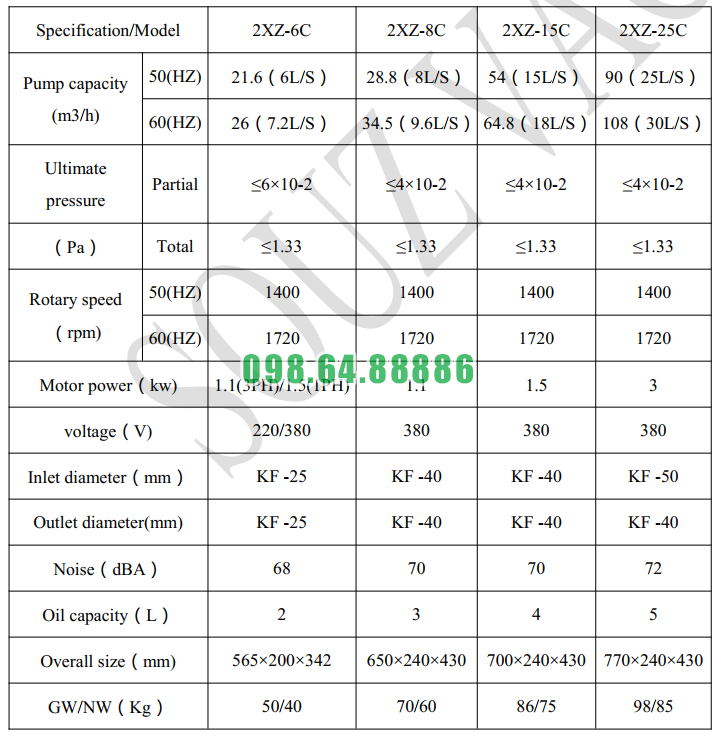

Thông số kỹ thuật của máy bơm chân không 2XZ-6C

Đường cong hiệu suất của máy bơm chân không 2XZ-6C

Kích thước bản vẽ máy bơm chân không 2XZ-6C

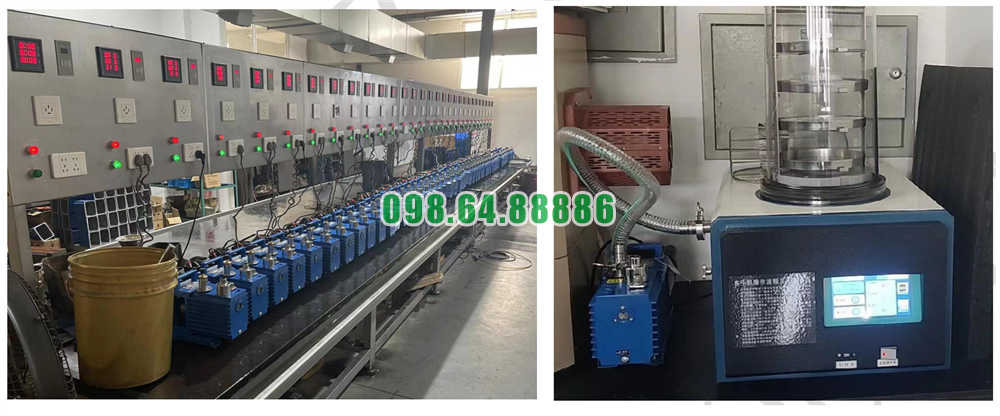

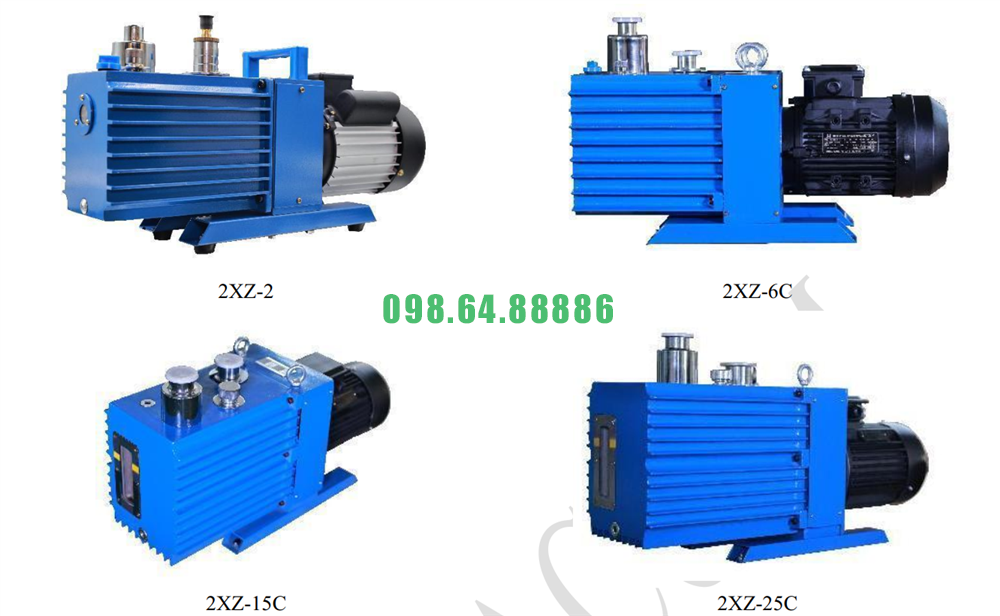

Hình ảnh thực tế của máy bơm chân không 2XZ-6C
