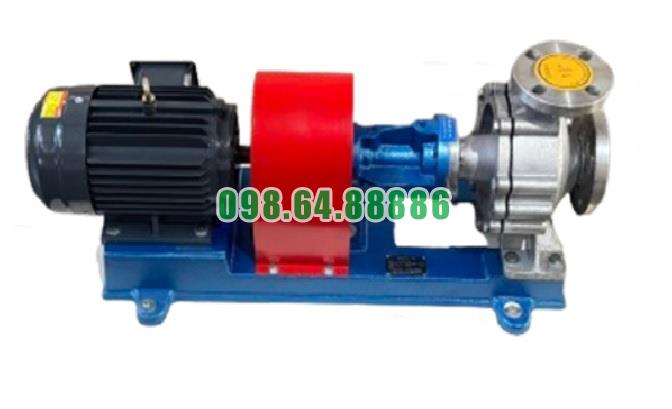

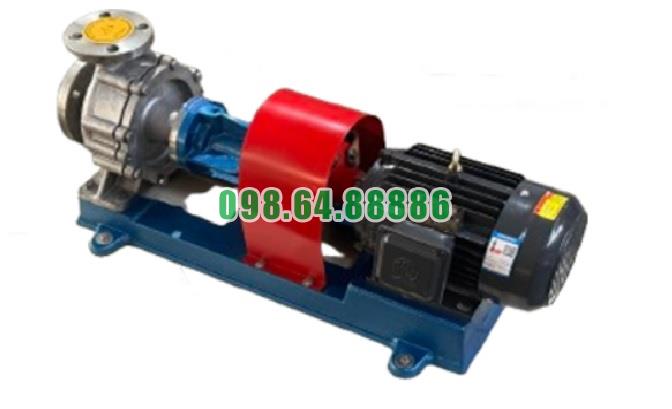

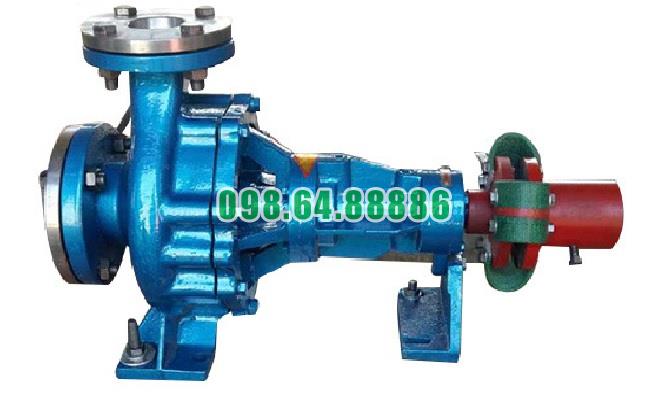

Bơm dầu nóng RY20-20-125 lưu lượng 1.5 m3/h, cột áp 22 m, công suất 0.75 kW, tốc độ 2800 vòng/phút

Vật liệu đúc thân bơm chống ăn mòn yếu ở Bơm dầu truyền nhiệt RY20-20-125

Bơm dầu truyền nhiệt RY20-20-125 sử dụng kết cấu thân bơm dạng đúc, phù hợp với nhiệm vụ tuần hoàn dầu truyền nhiệt và các môi chất có tính ăn mòn yếu. Thân bơm là bộ phận trực tiếp chứa và dẫn dòng dầu nên khả năng chịu nhiệt, chịu áp lực và hạn chế tác động ăn mòn của môi chất có ý nghĩa quan trọng đối với độ ổn định của thiết bị.

Thân bơm dạng đúc tạo kết cấu chắc chắn

Khả năng chịu áp lực của dòng dầu

Kết cấu đúc giúp thân Bơm dầu truyền nhiệt RY20-20-125 có độ cứng và khả năng chịu lực phù hợp trong quá trình bơm vận hành. Khi bánh công tác quay, dầu truyền nhiệt được đẩy qua khoang bơm và tạo áp lực lên thành thân bơm.

Thân bơm chắc chắn giúp duy trì hình dạng ổn định, hạn chế biến dạng và bảo đảm khoang dẫn dầu làm việc đúng thiết kế trong thời gian vận hành.

Phù hợp với điều kiện nhiệt độ cao

Trong hệ thống dầu truyền nhiệt, thân bơm thường xuyên tiếp xúc trực tiếp với dầu nóng. Vì vậy, vật liệu và kết cấu thân bơm phải đáp ứng được sự thay đổi nhiệt độ trong quá trình khởi động, tăng nhiệt và vận hành liên tục.

Kết cấu thân đúc của Bơm dầu truyền nhiệt RY20-20-125 tạo độ ổn định cơ học tốt, phù hợp với đặc điểm làm việc của bơm tuần hoàn dầu nóng.

Khả năng chống ăn mòn yếu của thân bơm RY20-20-125

Phù hợp với dầu truyền nhiệt có tính ăn mòn thấp

Thân bơm RY20-20-125 thích hợp với dầu truyền nhiệt và các chất lỏng có mức độ ăn mòn yếu. Trong điều kiện môi chất phù hợp, bề mặt thân bơm không phải chịu tác động hóa học mạnh như khi làm việc với axit, kiềm hoặc hóa chất có tính ăn mòn cao.

Điều này giúp thân bơm duy trì độ bền trong quá trình tuần hoàn dầu và hạn chế tốc độ xuống cấp của bề mặt tiếp xúc với môi chất.

Hạn chế hiện tượng ăn mòn bề mặt

Khi làm việc với môi chất ăn mòn yếu, kết cấu thân bơm phù hợp giúp hạn chế các hiện tượng như:

• Oxy hóa bề mặt bên trong thân bơm.
• Xuất hiện rỗ hoặc bong tróc bề mặt.
• Giảm chiều dày thành bơm theo thời gian.
• Suy giảm độ kín tại các vị trí liên kết.

Nhờ đó, Bơm dầu truyền nhiệt RY20-20-125 có thể duy trì trạng thái vận hành ổn định hơn khi môi chất được lựa chọn đúng với giới hạn sử dụng của bơm.

Độ bền của thân bơm khi làm việc lâu dài

Chịu tác động đồng thời của nhiệt và dòng chảy

Trong quá trình hoạt động, thân bơm không chỉ tiếp xúc với nhiệt độ cao mà còn chịu tác động liên tục của dòng dầu chuyển động. Vì vậy, khả năng chịu nhiệt và chống ăn mòn yếu cần được duy trì đồng thời.

Thân bơm dạng đúc giúp tạo khoang dẫn dầu liền khối, có độ cứng cao và thích hợp với chế độ tuần hoàn dầu liên tục của RY20-20-125.

Hạn chế suy giảm kết cấu thân bơm

Khi sử dụng đúng loại dầu truyền nhiệt và không đưa các môi chất ăn mòn mạnh vào hệ thống, thân bơm có thể hạn chế tình trạng xuống cấp nhanh. Điều này giúp duy trì độ kín, độ chắc chắn và tuổi thọ của cụm bơm.

Giới hạn chống ăn mòn của Bơm dầu truyền nhiệt RY20-20-125

Khả năng chống ăn mòn của thân bơm RY20-20-125 cần được hiểu đúng là phù hợp với môi chất có tính ăn mòn yếu, không đồng nghĩa với khả năng chống được mọi loại hóa chất.

Không nên sử dụng model này cho môi chất có tính ăn mòn mạnh khi chưa xác nhận vật liệu thân bơm tương thích. Axit mạnh, kiềm mạnh, dung dịch muối có tính ăn mòn cao hoặc các hóa chất đặc biệt có thể làm thân bơm xuống cấp nhanh hơn.

Vì vậy, trước khi sử dụng ngoài môi chất dầu truyền nhiệt thông thường, cần xác định rõ thành phần hóa học, nhiệt độ và mức độ ăn mòn của chất lỏng.

Lưu ý về vật liệu thân bơm RY20-20-125

Tài liệu kỹ thuật hiện có xác định Bơm dầu truyền nhiệt RY20-20-125 phù hợp với chất lỏng có tính ăn mòn yếu, nhưng không nêu rõ mác vật liệu cụ thể của thân bơm.

Do đó, không nên tự khẳng định thân bơm là gang, gang cầu, thép đúc hay một mác hợp kim cụ thể nếu chưa có xác nhận từ nhà sản xuất. Khi cần lựa chọn bơm cho một loại hóa chất cụ thể, mác vật liệu thân bơm cần được kiểm tra trước để bảo đảm khả năng tương thích.

Vật liệu đúc thân bơm chống ăn mòn yếu ở Bơm dầu truyền nhiệt RY20-20-125 phù hợp với đặc điểm làm việc của hệ thống tuần hoàn dầu truyền nhiệt. Kết cấu thân bơm dạng đúc giúp tạo độ chắc chắn, chịu được tác động của dòng dầu nóng và duy trì độ ổn định trong quá trình vận hành.

Khả năng chống ăn mòn của RY20-20-125 chủ yếu phù hợp với dầu truyền nhiệt và chất lỏng có tính ăn mòn yếu. Với môi chất ăn mòn mạnh, cần kiểm tra chính xác mác vật liệu thân bơm trước khi sử dụng để tránh giảm tuổi thọ hoặc hư hỏng thiết bị.

Quá trình luân chuyển dầu nóng diễn ra thế nào trong Bơm dầu truyền nhiệt RY20-20-125

Quá trình luân chuyển dầu nóng trong Bơm dầu truyền nhiệt RY20-20-125 diễn ra liên tục từ cửa hút, qua tâm bánh công tác, chuyển động theo cánh bơm rồi được đẩy ra cửa xả. Toàn bộ quá trình dựa trên nguyên lý của bơm ly tâm, trong đó bánh công tác quay với tốc độ cao để truyền năng lượng cho dòng dầu.

Dầu nóng đi vào cửa hút của bơm

Quá trình luân chuyển bắt đầu khi dầu nóng từ đường ống hút đi vào Bơm dầu truyền nhiệt RY20-20-125.

Cửa hút được bố trí theo phương trục, nghĩa là dòng dầu đi vào theo hướng gần song song với trục bơm. Cách bố trí này giúp dầu được dẫn trực tiếp đến vùng trung tâm của bánh công tác.

Dòng chảy lúc này có thể hình dung:

Đường ống hút → cửa hút bơm → tâm bánh công tác.

Dầu cần đi vào liên tục và ổn định để bánh công tác luôn được cấp đủ môi chất trong quá trình quay.

Dầu nóng đi vào tâm bánh công tác

Sau khi qua cửa hút, dầu nóng tiến đến vùng trung tâm của bánh công tác, còn gọi là mắt hút của bánh công tác.

Đây là điểm bắt đầu quá trình truyền năng lượng từ bánh công tác sang dòng dầu.

Khi bánh công tác quay, dầu tại vùng tâm nhanh chóng được các cánh dẫn cuốn theo chuyển động quay. Đồng thời, dầu liên tục được hút từ đường ống phía trước vào để bổ sung lượng dầu đang dịch chuyển ra phía ngoài.

Bánh công tác truyền năng lượng cho dầu nóng

Bánh công tác của Bơm dầu truyền nhiệt RY20-20-125 quay cùng trục bơm với tốc độ khoảng 2.800 vòng/phút.

Khi bánh công tác quay, các cánh bơm tác động lên dầu nóng nằm trong các rãnh cánh. Dòng dầu chuyển động từ vùng có bán kính nhỏ ở tâm bánh công tác đến vùng có bán kính lớn hơn ở mép ngoài.

Trong quá trình này, dầu nhận năng lượng từ bánh công tác và tăng vận tốc.

Có thể mô tả đường đi của dầu như sau:

Tâm bánh công tác → rãnh cánh → mép ngoài bánh công tác.

Đây là giai đoạn quan trọng nhất trong quá trình luân chuyển dầu nóng vì năng lượng cơ học từ trục bơm được chuyển thành năng lượng của dòng dầu.

Dầu nóng chuyển từ tâm ra mép ngoài bánh công tác

Khi bánh công tác quay liên tục, dầu nóng không nằm cố định giữa các cánh mà dịch chuyển dần từ trong ra ngoài.

Tại vùng tâm, dầu có mức năng lượng thấp hơn. Khi di chuyển dọc theo các cánh và tiến về đường kính ngoài của bánh công tác, vận tốc của dòng dầu tăng lên.

Dầu rời bánh công tác tại khu vực mép ngoài với vận tốc lớn hơn đáng kể so với khi vừa đi vào cửa hút.

Sự dịch chuyển liên tục này đồng thời tạo điều kiện để dầu mới từ cửa hút tiếp tục đi vào tâm bánh công tác, hình thành một dòng chảy liên tục qua Bơm dầu truyền nhiệt RY20-20-125.

Dầu nóng đi vào khoang dẫn của thân bơm

Sau khi rời mép ngoài bánh công tác, dầu nóng đi vào khoang dẫn bên trong thân bơm.

Thân bơm bao quanh bánh công tác và có nhiệm vụ thu gom lượng dầu được đẩy ra từ các cánh bơm.

Dầu từ nhiều vị trí quanh chu vi bánh công tác được tập hợp vào đường dẫn của thân bơm:

Bánh công tác → khoang thân bơm → cửa xả.

Hình dạng khoang dẫn giúp dòng dầu chuyển động theo hướng phù hợp trước khi đi ra khỏi bơm.

Vận tốc dầu được chuyển một phần thành áp suất

Khi vừa rời bánh công tác, dầu nóng có vận tốc tương đối cao. Trong khoang dẫn của thân Bơm dầu truyền nhiệt RY20-20-125, một phần động năng này được chuyển thành áp năng.

Nhờ vậy, dầu tại cửa xả có đủ năng lượng để thắng trở lực của hệ thống đường ống và tiếp tục lưu thông trong vòng tuần hoàn dầu tải nhiệt.

Với RY20-20-125, điểm làm việc danh định đạt khoảng:

Lưu lượng 1,5 m³/h – cột áp 22 m.

Điều này có nghĩa là bơm vừa duy trì lượng dầu tuần hoàn cần thiết vừa tạo cột áp để đưa dầu đi qua hệ thống.

Dầu nóng được đẩy ra cửa xả

Sau khi đi qua khoang dẫn của thân bơm, dòng dầu tập trung về cửa xả.

Cửa xả của Bơm dầu truyền nhiệt RY20-20-125 được bố trí theo hướng tâm. Từ đây, dầu có áp suất cao hơn được đưa vào đường ống đẩy.

Quá trình bên trong bơm lúc này hoàn thành theo trình tự:

Cửa hút → tâm bánh công tác → cánh bánh công tác → mép ngoài bánh công tác → khoang thân bơm → cửa xả.

Vì sao dầu nóng có thể luân chuyển liên tục?

Sự luân chuyển liên tục hình thành do bánh công tác luôn quay.

Khi dầu tại tâm bánh công tác bị đẩy ra phía ngoài, vùng tâm liên tục cần được bổ sung dầu mới. Dầu từ đường hút vì vậy tiếp tục đi vào.

Trong khi đó, lượng dầu đã nhận năng lượng từ bánh công tác được đưa ra cửa xả.

Hai quá trình diễn ra đồng thời:

Dầu mới liên tục đi vào cửa hút và dầu đã được tăng năng lượng liên tục đi ra cửa xả.

Miễn là bánh công tác tiếp tục quay và đường hút luôn cung cấp đủ dầu, dòng chảy qua Bơm dầu truyền nhiệt RY20-20-125 sẽ được duy trì.

Dòng dầu qua RY20-20-125 không phải chuyển động thẳng

Dầu nóng không đơn giản đi thẳng từ cửa hút sang cửa xả.

Khi vừa vào bơm, dầu chuyển động chủ yếu theo phương trục. Khi đi vào bánh công tác, dòng dầu bắt đầu thay đổi hướng và chuyển động theo các cánh đang quay. Sau đó dầu bị đưa ra phía ngoài theo phương hướng tâm.

Vì vậy, hướng chuyển động của dầu thay đổi theo trình tự:

Chuyển động theo trục → chuyển động trong bánh công tác → chuyển động hướng ra ngoài → tập trung về cửa xả.

Sự thay đổi hướng này gắn trực tiếp với cấu tạo của bánh công tác và thân bơm.

Vai trò của tốc độ 2.800 vòng/phút đối với dòng dầu nóng

Tốc độ quay của bánh công tác quyết định trực tiếp mức năng lượng được truyền cho dầu.

Ở Bơm dầu truyền nhiệt RY20-20-125, trục và bánh công tác quay khoảng 2.800 vòng/phút. Tại tốc độ này, bánh công tác tạo ra chuyển động đủ mạnh để duy trì điểm làm việc khoảng 1,5 m³/h và cột áp 22 m.

Nếu tốc độ quay giảm đáng kể, năng lượng truyền cho dầu giảm, dẫn đến lưu lượng và cột áp giảm theo.

Vì vậy, tốc độ quay ổn định là yếu tố quan trọng để quá trình luân chuyển dầu nóng diễn ra đúng thiết kế.

Dòng dầu phải luôn điền đầy trong khu vực bánh công tác

Để quá trình luân chuyển ổn định, khu vực hút và bánh công tác cần luôn có dầu.

Nếu xuất hiện lượng không khí lớn trong dòng dầu, bánh công tác không còn tác động lên môi chất một cách liên tục. Dòng chảy có thể không ổn định, lưu lượng giảm và xuất hiện rung động.

Do đó, trong quá trình làm việc bình thường, dầu cần tạo thành dòng liên tục từ cửa hút đến cửa xả:

Dầu nóng vào liên tục → bánh công tác truyền năng lượng liên tục → dầu nóng ra liên tục.

Chu trình luân chuyển hoàn chỉnh của dầu nóng

Toàn bộ quá trình dầu nóng đi qua Bơm dầu truyền nhiệt RY20-20-125 có thể tóm tắt như sau:

Dầu nóng từ đường hút
↓
Đi vào cửa hút theo phương trục
↓
Tiến đến tâm bánh công tác
↓
Được cánh bánh công tác cuốn theo chuyển động quay
↓
Di chuyển từ tâm ra mép ngoài bánh công tác
↓
Nhận thêm vận tốc và năng lượng
↓
Đi vào khoang dẫn của thân bơm
↓
Một phần vận tốc được chuyển thành áp suất
↓
Dầu tập trung về cửa xả
↓
Đi vào đường ống đẩy và tiếp tục vòng tuần hoàn

Quá trình luân chuyển dầu nóng trong Bơm dầu truyền nhiệt RY20-20-125 bắt đầu tại cửa hút và kết thúc tại cửa xả. Dầu đi vào tâm bánh công tác, được bánh công tác quay ở tốc độ 2.800 vòng/phút truyền năng lượng, sau đó dịch chuyển ra mép ngoài, đi vào khoang thân bơm và được dẫn đến cửa xả.

Trọng tâm của toàn bộ quá trình nằm ở bánh công tác: khi bánh công tác liên tục đưa dầu từ tâm ra phía ngoài, dầu mới liên tục được hút vào thay thế. Nhờ đó, Bơm dầu truyền nhiệt RY20-20-125 hình thành dòng tuần hoàn liên tục với lưu lượng khoảng 1,5 m³/h và cột áp 22 m.
