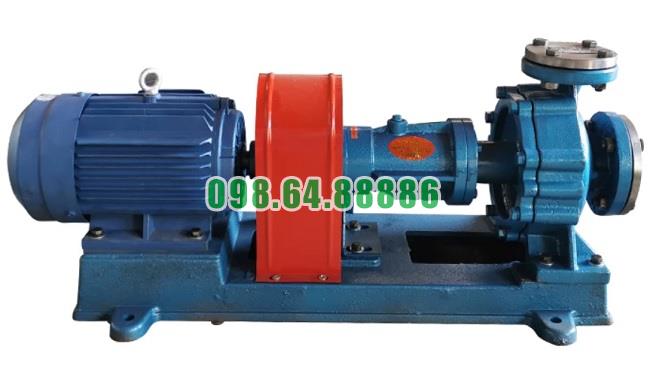

Bơm dầu nóng RY65-40-250A công suất 7.5 kW, lưu lượng 20 m3/h, cột áp 51 m

Tìm hiểu chức năng cụm phớt làm kín trên Bơm dầu truyền nhiệt RY65-40-250A

Cụm phớt làm kín trên Bơm dầu truyền nhiệt RY65-40-250A là bộ phận có nhiệm vụ hạn chế dầu truyền nhiệt rò rỉ ra ngoài tại vị trí trục bơm đi qua nắp bơm. Do thiết bị làm việc với dầu nóng, cụm làm kín giữ vai trò quan trọng đối với độ kín, độ ổn định và an toàn trong quá trình vận hành.

Theo cấu tạo dòng RY, hệ thống làm kín sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt. Hai bộ phận này phối hợp để kiểm soát rò rỉ tại khu vực trục quay.

Hạn chế dầu truyền nhiệt rò rỉ theo trục

Chức năng chính của cụm phớt làm kín là ngăn dầu nóng thoát ra ngoài theo khe hở giữa trục và nắp bơm.

Khi Bơm dầu truyền nhiệt RY65-40-250A vận hành ở tốc độ 2.900 vòng/phút, trục quay liên tục trong khi thân bơm chứa dầu truyền nhiệt. Nếu khu vực này không được làm kín phù hợp, dầu có thể rò ra ngoài và ảnh hưởng trực tiếp đến quá trình vận hành.

Cụm phớt giúp kiểm soát khe hở tại vị trí trục, từ đó hạn chế lượng môi chất thất thoát.

Hỗ trợ duy trì độ kín khi bơm làm việc với dầu nóng

Bơm dầu truyền nhiệt phải chịu ảnh hưởng lớn của nhiệt độ. Khi nhiệt độ tăng, trục, nắp bơm và các chi tiết làm kín đều có thể xảy ra giãn nở nhiệt.

Vì vậy, cụm làm kín của RY65-40-250A không chỉ cần ngăn rò rỉ mà còn phải duy trì chức năng trong điều kiện nhiệt độ làm việc cao của hệ thống dầu tải nhiệt.

Việc sử dụng bộ chèn kết hợp phớt dầu chịu nhiệt giúp cụm làm kín phù hợp hơn với đặc điểm vận hành của dòng bơm RY.

Bảo vệ khu vực ổ trục

Phớt dầu còn có vai trò hỗ trợ bảo vệ khu vực ổ trục và chất bôi trơn.

Cụm ổ bi cần được bôi trơn đúng cách để trục quay ổn định. Nếu dầu nóng hoặc tạp chất xâm nhập vào khu vực này, điều kiện làm việc của ổ bi có thể bị ảnh hưởng.

Do đó, phớt dầu góp phần tạo sự phân cách giữa khu vực chứa môi chất nóng và khu vực ổ trục, giúp duy trì môi trường bôi trơn phù hợp cho các chi tiết quay.

Hạn chế ảnh hưởng của rò rỉ đến các bộ phận xung quanh

Dầu truyền nhiệt thường làm việc ở nhiệt độ cao, vì vậy rò rỉ tại trục không chỉ gây thất thoát môi chất mà còn có thể làm nóng các bộ phận xung quanh.

Cụm phớt làm kín giúp giảm nguy cơ dầu nóng lan tới thân ổ trục, khớp nối hoặc khu vực bệ máy. Đây là chức năng quan trọng đối với một thiết bị vận hành liên tục trong hệ thống gia nhiệt công nghiệp.

Phối hợp giữa bộ chèn và phớt dầu

Trên Bơm dầu truyền nhiệt RY65-40-250A, cụm làm kín không dựa vào một chi tiết duy nhất mà là sự kết hợp giữa bộ chèn làm kín và phớt dầu cao su chịu nhiệt.

Bộ chèn đảm nhiệm việc hạn chế môi chất rò rỉ tại khu vực trục đi qua nắp bơm, còn phớt dầu hỗ trợ làm kín và bảo vệ khu vực ổ trục.

Cách bố trí này tạo thành một hệ thống làm kín tương đối đơn giản nhưng phù hợp với cấu tạo của dòng RY.

Rò rỉ nhẹ ban đầu có thể xuất hiện

Theo hướng dẫn vận hành của dòng RY, khi bơm mới đưa vào sử dụng có thể xuất hiện rò rỉ nhẹ tại bộ làm kín.

Sau một thời gian chạy rà, lượng rò rỉ có thể giảm dần và có thể hết. Vì vậy, cần theo dõi tình trạng làm kín trong giai đoạn đầu vận hành thay vì chỉ đánh giá dựa trên thời điểm vừa khởi động.

Tuy nhiên, nếu lượng rò rỉ tăng bất thường hoặc kéo dài, cần kiểm tra tình trạng bộ chèn và phớt làm kín.

Cụm phớt ảnh hưởng trực tiếp đến độ ổn định của bơm

Cụm phớt làm kín có liên quan chặt chẽ đến tình trạng của trục và ổ bi. Nếu trục bị lệch, rung động lớn hoặc ổ bi hư hỏng, bề mặt làm kín có thể chịu tải không đều và nhanh bị mòn.

Do đó, để cụm phớt trên RY65-40-250A làm việc ổn định, bơm và động cơ phải được căn chỉnh đồng tâm chính xác, ổ bi phải được bôi trơn đúng loại và rung động phải nằm trong giới hạn cho phép.

Thuận tiện khi tháo kiểm tra và thay thế

Trong kết cấu dòng RY, bộ chèn làm kín được bố trí trong buồng làm kín trên nắp bơm.

Khi cần bảo dưỡng, kỹ thuật viên có thể tháo cụm bơm theo trình tự và lấy bộ chèn ra để kiểm tra. Nếu chi tiết bị mòn, biến dạng hoặc hư hỏng, cần thay mới trước khi lắp lại.

Cách bố trí này giúp công tác kiểm tra cụm phớt không quá phức tạp và phù hợp với yêu cầu bảo dưỡng định kỳ.

Vai trò của cụm phớt đối với RY65-40-250A

Với Bơm dầu truyền nhiệt RY65-40-250A có lưu lượng 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW, cụm phớt làm kín là bộ phận hỗ trợ trực tiếp cho khả năng vận hành ổn định của trục bơm.

Chức năng của cụm phớt tập trung vào ba nhiệm vụ chính: hạn chế rò rỉ dầu nóng, bảo vệ khu vực ổ trục và duy trì độ kín tại vị trí trục xuyên qua nắp bơm.

Nếu cụm phớt xuống cấp, bơm có thể xuất hiện rò rỉ nhiều hơn, ảnh hưởng đến môi trường vận hành và làm tăng yêu cầu bảo dưỡng.

Cụm phớt làm kín trên Bơm dầu truyền nhiệt RY65-40-250A giữ vai trò quan trọng trong việc ngăn dầu truyền nhiệt rò rỉ theo trục và bảo vệ khu vực ổ trục. Hệ thống này sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt, phù hợp với đặc điểm làm việc của bơm dầu nóng.

Để cụm phớt duy trì hiệu quả lâu dài, cần bảo đảm trục quay ổn định, bơm và động cơ được căn chỉnh đúng đồng tâm, ổ bi được bôi trơn đúng yêu cầu và tình trạng rò rỉ được theo dõi thường xuyên trong quá trình vận hành.
