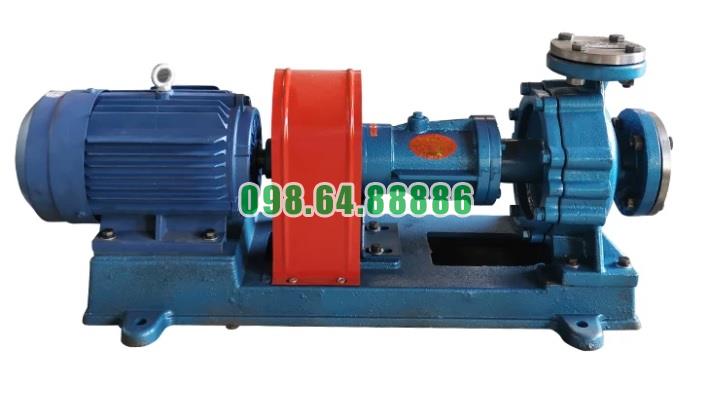

Bơm dầu nóng RY50-32-200 lưu lượng 18 m3/h, cột áp 50 m, tốc độ 2900 vòng/phút, công suất 5.5 kW

Khả năng tiết kiệm không gian lắp đặt của Bơm dầu truyền nhiệt RY50-32-200

Khả năng tiết kiệm không gian lắp đặt của Bơm dầu truyền nhiệt RY50-32-200 đến từ cách bố trí cơ khí tương đối gọn của dòng RY, trong đó đầu bơm, cụm ổ trục và động cơ được sắp xếp theo một trục thống nhất trên cùng bệ máy. Thiết kế này giúp giảm số lượng thiết bị phụ trợ xung quanh bơm, thuận lợi khi bố trí trong phòng lò, khu vực gia nhiệt hoặc các dây chuyền sản xuất có diện tích kỹ thuật hạn chế.

Đối với hệ thống tuần hoàn dầu tải nhiệt, không gian lắp đặt không chỉ tính riêng kích thước thân bơm mà còn phải tính đến động cơ, đường ống, hệ thống làm mát, khớp nối, giá đỡ và khoảng trống bảo dưỡng. Vì vậy, kết cấu đơn giản của RY50-32-200 mang lại lợi thế đáng kể khi cần tối ưu mặt bằng nhà máy.

Kết cấu bơm và động cơ trên cùng một bệ giúp bố trí gọn

Một đặc điểm quan trọng tạo nên khả năng tiết kiệm không gian lắp đặt của Bơm dầu truyền nhiệt RY50-32-200 là bơm và động cơ được lắp đồng tâm trên cùng một bệ máy.

Thay vì phải bố trí nhiều cụm truyền động riêng biệt, hệ thống gồm đầu bơm, thân ổ trục, khớp nối và động cơ được sắp xếp thành một cụm thống nhất.

Giảm diện tích cho hệ thống truyền động

RY50-32-200 truyền động từ động cơ sang trục bơm thông qua khớp nối mềm. Kết cấu này không yêu cầu thêm hộp giảm tốc hoặc hệ thống truyền động dây đai bên ngoài.

Nhờ giảm số lượng bộ phận trung gian, khu vực dành cho cụm truyền động được thu gọn hơn. Đồng thời, người thiết kế cũng dễ xác định vị trí đặt bơm trong tổng thể hệ thống dầu tải nhiệt.

Kết cấu đỡ một phía giúp cụm bơm gọn hơn

Dòng RY sử dụng kết cấu đỡ một phía, gồm cụm giá đỡ và thân ổ trục bố trí tập trung phía sau đầu bơm.

Trục bơm được đỡ bằng hệ thống ổ bi nằm trong thân ổ trục. Bánh công tác được bố trí về phía đầu bơm, còn động cơ nằm phía sau thông qua khớp nối.

Cách bố trí này tạo thành một cụm máy theo chiều dọc trục rõ ràng, hạn chế việc phải mở rộng nhiều kết cấu đỡ sang hai bên bơm.

Đối với các phòng máy có nhiều đường ống, van và thiết bị nhiệt đặt cạnh nhau, cấu trúc này giúp việc sắp xếp thiết bị trở nên thuận tiện hơn.

Cửa hút hướng trục thuận lợi cho bố trí đường ống

Bơm dầu truyền nhiệt RY50-32-200 có cửa hút bố trí theo hướng trục.

Điều này cho phép đường ống hút có thể đi tương đối thẳng vào đầu bơm nếu điều kiện mặt bằng phù hợp.

Hạn chế đường ống vòng tránh phức tạp

Khi đường hút được bố trí thẳng với tâm bơm, hệ thống có thể giảm nhu cầu sử dụng nhiều đoạn chuyển hướng ngay sát cửa hút.

Không chỉ giúp tiết kiệm diện tích, cách bố trí đường hút hợp lý còn làm tổng thể khu vực bơm gọn gàng hơn và thuận tiện cho kiểm tra, bảo dưỡng.

Tên model RY50-32-200 cũng thể hiện cửa hút danh nghĩa 50 mm và cửa xả danh nghĩa 32 mm, giúp kỹ sư dễ xác định kích thước kết nối khi thiết kế mặt bằng đường ống.

Cửa xả hướng lên trên giúp tận dụng không gian theo chiều cao

Một ưu điểm khác hỗ trợ Bơm dầu truyền nhiệt RY50-32-200 tiết kiệm không gian lắp đặt là cửa xả được bố trí hướng tâm theo phương thẳng đứng.

Thay vì toàn bộ đường ống phải tiếp tục chiếm diện tích theo phương ngang, đường xả có thể được đưa lên cao rồi kết nối với tuyến ống chính của hệ thống.

Phù hợp với phòng máy có diện tích sàn hạn chế

Trong nhà máy, diện tích sàn thường phải dành cho nhiều thiết bị như lò gia nhiệt, bồn dầu, bơm tuần hoàn, van, bộ lọc và hệ thống đường ống.

Việc tận dụng không gian theo chiều cao giúp giảm mật độ thiết bị trên mặt sàn và tạo lối đi thuận tiện hơn cho nhân viên vận hành.

Do đó, sự kết hợp giữa cửa hút hướng trục và cửa xả hướng lên trên là điểm có lợi khi bố trí RY50-32-200 trong hệ thống tuần hoàn dầu nóng.

Không cần bố trí hệ thống làm mát bằng nước truyền thống

Đây là một trong những yếu tố đáng chú ý nhất khi xét đến khả năng tiết kiệm không gian lắp đặt của Bơm dầu truyền nhiệt RY50-32-200.

Thiết kế dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Giảm đường ống nước làm mát

Nếu sử dụng bơm cần làm mát bằng nước, khu vực lắp đặt có thể phải bổ sung đường cấp nước, đường hồi nước, van khóa, đầu nối và các thiết bị phụ trợ liên quan.

Với cơ chế tản nhiệt tự nhiên của dòng RY, những thành phần này được giảm bớt.

Nhờ đó, không gian xung quanh bơm có thể thông thoáng hơn và việc bố trí thiết bị đơn giản hơn.

Giảm thiết bị phụ trợ xung quanh bơm

Việc không phụ thuộc vào hệ thống làm mát nước riêng còn giúp giảm số lượng thiết bị phụ trợ phải bố trí gần cụm bơm.

Đây là lợi thế rõ rệt đối với những nhà máy đang cải tạo dây chuyền cũ, nơi diện tích dành cho bổ sung thiết bị mới thường khá hạn chế.

Kết cấu cơ khí tập trung giúp tối ưu mặt bằng

Các bộ phận chính của RY50-32-200 gồm thân bơm, bánh công tác, trục, cụm ổ trục, giá đỡ, bộ làm kín và khớp nối được bố trí thành một cụm liên tục.

Cấu trúc này giúp hạn chế việc phải bố trí nhiều module cơ khí tách biệt.

Từ góc độ mặt bằng nhà máy, điều này mang lại ba lợi ích chính:

• Dễ xác định một khu vực lắp đặt riêng cho toàn bộ cụm bơm – động cơ.
• Hạn chế các thiết bị truyền động hoặc làm mát đặt rời xung quanh.
• Thuận tiện bố trí nhiều bơm gần nhau trong hệ thống có bơm làm việc và bơm dự phòng.

Thuận lợi khi bố trí bơm chính và bơm dự phòng

Đối với các hệ thống dầu tải nhiệt quan trọng, việc bố trí một bơm hoạt động và một bơm dự phòng thường cần được tính đến.

Trong trường hợp này, kích thước và cách bố trí của mỗi cụm bơm có ảnh hưởng trực tiếp đến tổng diện tích phòng máy.

RY50-32-200 có thiết kế bơm – động cơ trên cùng bệ và kết cấu tương đối tập trung, nhờ đó dễ bố trí hai cụm song song hơn so với những hệ thống cần nhiều thiết bị phụ trợ xung quanh.

Khả năng này đặc biệt hữu ích trong các nhà máy cần duy trì sản xuất liên tục nhưng diện tích phòng kỹ thuật không lớn.

Giảm diện tích phụ trợ nhưng vẫn phải chừa khoảng bảo dưỡng

Khả năng tiết kiệm không gian lắp đặt của Bơm dầu truyền nhiệt RY50-32-200 không có nghĩa là có thể đặt bơm sát hoàn toàn vào tường hoặc thiết bị khác.

Khi thiết kế mặt bằng vẫn cần giữ khoảng trống thích hợp để:

• Kiểm tra khớp nối.
• Căn chỉnh bơm và động cơ.
• Tháo bánh công tác và trục.
• Kiểm tra ổ bi.
• Thay bộ chèn làm kín.
• Tháo động cơ khi cần sửa chữa.

Do đó, phương án tối ưu là giảm diện tích dành cho các hệ thống phụ trợ không cần thiết nhưng vẫn giữ hành lang kỹ thuật cần thiết cho bảo dưỡng.

Giảm tải bố trí cho hệ thống đường ống

RY50-32-200 có cấu hình kết nối tương đối rõ ràng với đầu hút phía trước và đầu xả phía trên. Điều này giúp kỹ sư dễ tổ chức hướng đi của đường ống ngay từ bước thiết kế.

Đường hút có thể được bố trí theo tuyến ngắn và hạn chế chuyển hướng trước cửa bơm, trong khi đường xả có thể đi lên hệ thống ống chính.

Việc quy hoạch đường ống hợp lý giúp giảm tình trạng các tuyến ống giao cắt hoặc chiếm quá nhiều diện tích quanh cụm thiết bị.

Thuận lợi khi cải tạo hệ thống dầu tải nhiệt hiện hữu

Khả năng tiết kiệm không gian đặc biệt có ý nghĩa khi doanh nghiệp cần thay thế hoặc bổ sung bơm trong một hệ thống đang hoạt động.

Ở những nhà máy cũ, khu vực lò và đường ống thường đã được bố trí tương đối kín. Việc thêm một thiết bị có nhiều phụ trợ có thể yêu cầu thay đổi đáng kể mặt bằng.

Với cấu trúc bơm – động cơ đồng trục, khớp nối trực tiếp và tản nhiệt tự nhiên, Bơm dầu truyền nhiệt RY50-32-200 có lợi thế khi cần bố trí thiết bị trong diện tích kỹ thuật đã có sẵn.

Lợi ích thực tế từ khả năng tiết kiệm không gian của RY50-32-200

Tiết kiệm không gian không chỉ giúp nhà máy đặt được nhiều thiết bị hơn. Một cụm bơm được bố trí gọn còn giúp hệ thống tổng thể dễ quản lý hơn.

Khi bơm, động cơ và đường ống được tổ chức hợp lý, khu vực vận hành có thể giảm sự chồng chéo của đường ống, tạo lối kiểm tra rõ ràng và thuận tiện hơn trong quá trình bảo dưỡng.

Đối với những hệ thống cần nhiều bơm tuần hoàn hoặc bố trí cả bơm chính và bơm dự phòng, lợi thế này càng thể hiện rõ.

Khả năng tiết kiệm không gian lắp đặt của Bơm dầu truyền nhiệt RY50-32-200 đến từ kết cấu cơ khí tập trung, thiết kế đỡ một phía, bơm và động cơ đặt đồng tâm trên cùng bệ, truyền động bằng khớp nối mềm, cửa hút hướng trục và cửa xả hướng thẳng đứng.

Đáng chú ý hơn, dòng RY sử dụng cơ chế tản nhiệt tự nhiên, giúp giảm nhu cầu bố trí hệ thống làm mát bằng nước truyền thống cùng các đường ống và phụ kiện phụ trợ. Nhờ đó, RY50-32-200 có thể góp phần tối ưu diện tích phòng máy, đơn giản hóa bố trí đường ống và thuận lợi hơn khi lắp đặt bơm chính – bơm dự phòng.

Với những nhà máy có diện tích kỹ thuật hạn chế hoặc cần cải tạo hệ thống dầu tải nhiệt hiện hữu, Bơm dầu truyền nhiệt RY50-32-200 là lựa chọn có lợi về mặt tổ chức không gian, đồng thời vẫn bảo đảm khu vực cần thiết cho kiểm tra và bảo dưỡng thiết bị.

Sử dụng Bơm dầu truyền nhiệt RY50-32-200 cho hệ thống sấy công nghiệp quy mô lớn

Trong các hệ thống sấy công nghiệp quy mô lớn, nguồn nhiệt phải được cung cấp liên tục và phân phối ổn định trong suốt thời gian vận hành. Với những hệ thống sử dụng dầu tải nhiệt làm môi chất trung gian, Bơm dầu truyền nhiệt RY50-32-200 đảm nhiệm nhiệm vụ tuần hoàn dầu nóng từ thiết bị gia nhiệt đến bộ trao đổi nhiệt của hệ thống sấy rồi đưa dầu trở lại nguồn nhiệt.

Với lưu lượng 18 m³/h, cột áp 50 m, công suất 5,5 kW và tốc độ quay 2.900 vòng/phút, RY50-32-200 phù hợp để sử dụng trong những hệ thống sấy có yêu cầu tuần hoàn dầu tải nhiệt tương ứng, đặc biệt khi đường ống dài và có nhiều thiết bị gây tổn thất áp suất.

Vai trò của RY50-32-200 trong hệ thống sấy công nghiệp quy mô lớn

Bơm RY50-32-200 không trực tiếp tạo ra nhiệt mà thực hiện nhiệm vụ vận chuyển nhiệt thông qua dầu tải nhiệt. Đây là mắt xích kết nối giữa thiết bị gia nhiệt và buồng sấy.

Dầu sau khi được nâng lên nhiệt độ yêu cầu sẽ được RY50-32-200 đưa tới bộ trao đổi nhiệt. Tại đây, nhiệt lượng của dầu được truyền sang luồng không khí phục vụ quá trình sấy. Dầu sau khi giảm nhiệt tiếp tục quay trở về thiết bị gia nhiệt và được đưa vào chu trình mới.

Chu trình cơ bản được thực hiện liên tục:

Thiết bị gia nhiệt → RY50-32-200 → bộ trao đổi nhiệt → hệ thống sấy → đường dầu hồi → thiết bị gia nhiệt.

Khả năng duy trì quá trình tuần hoàn này liên tục là lý do Bơm dầu truyền nhiệt RY50-32-200 được sử dụng cho hệ thống sấy công nghiệp quy mô lớn.

Cung cấp dầu nóng liên tục cho bộ trao đổi nhiệt

Đối với hệ thống sấy lớn, bộ trao đổi nhiệt cần được cấp dầu nóng liên tục để duy trì nhiệt lượng cho dòng khí sấy.

RY50-32-200 đưa dầu tải nhiệt qua bộ trao đổi nhiệt với lưu lượng ổn định. Khi dầu nóng liên tục đi qua các bề mặt truyền nhiệt, quạt tuần hoàn sẽ đưa không khí qua bộ trao đổi nhiệt để tạo thành luồng khí nóng cấp vào buồng sấy.

Hỗ trợ duy trì nhiệt độ khí sấy ổn định

Nếu lưu lượng dầu nóng thay đổi mạnh, lượng nhiệt truyền sang không khí cũng thay đổi theo. Điều này có thể làm nhiệt độ trong buồng sấy dao động và ảnh hưởng đến quá trình làm khô sản phẩm.

Việc sử dụng Bơm dầu truyền nhiệt RY50-32-200 cho hệ thống sấy công nghiệp quy mô lớn giúp duy trì dòng dầu tuần hoàn liên tục, qua đó hỗ trợ hệ thống điều khiển giữ nhiệt độ sấy ổn định hơn.

Lưu lượng 18 m³/h đáp ứng nhu cầu tuần hoàn dầu tải nhiệt

Hệ thống sấy công nghiệp quy mô lớn thường có nhu cầu truyền nhiệt liên tục trong nhiều giờ. Vì vậy, lượng dầu tuần hoàn phải đủ để vận chuyển nhiệt từ nguồn gia nhiệt tới bộ trao đổi nhiệt.

Với lưu lượng 18 m³/h, RY50-32-200 tạo dòng dầu nóng liên tục trong hệ thống có nhu cầu tương ứng. Lưu lượng này giúp dầu sau khi nhận nhiệt được nhanh chóng đưa đến thiết bị trao đổi nhiệt, đồng thời dầu đã giảm nhiệt được đưa trở lại nguồn gia nhiệt.

Nhờ quá trình tuần hoàn liên tục, lượng nhiệt không bị tập trung quá lâu tại một vị trí mà được luân chuyển đều trong toàn hệ thống.

Cột áp 50 m phù hợp với mạng đường ống sấy có trở lực lớn

Một hệ thống sấy công nghiệp quy mô lớn có thể bao gồm đường ống dầu dài, nhiều đoạn co, van điều khiển, bộ trao đổi nhiệt và các nhánh phân phối khác nhau. Tất cả những thành phần này đều tạo ra trở lực đối với dòng dầu.

Cột áp 50 m của RY50-32-200 giúp tạo áp lực cần thiết để dầu tải nhiệt lưu thông qua mạng đường ống trong hệ thống được thiết kế phù hợp.

Điều này đặc biệt quan trọng đối với hệ thống sấy có khoảng cách lớn giữa khu vực đặt thiết bị gia nhiệt và buồng sấy.

Ứng dụng cho buồng sấy liên tục

RY50-32-200 có thể được bố trí trong hệ thống cung cấp nhiệt cho các buồng sấy hoạt động liên tục.

Sản phẩm được đưa liên tục qua buồng sấy bằng băng tải, xe sấy hoặc các cơ cấu vận chuyển khác. Trong khi đó, dầu tải nhiệt cũng được bơm tuần hoàn liên tục qua bộ trao đổi nhiệt để duy trì nguồn khí nóng.

Phù hợp với dây chuyền cần vận hành nhiều giờ

Đối với dây chuyền sấy liên tục, việc ngừng tuần hoàn dầu sẽ nhanh chóng ảnh hưởng đến nguồn nhiệt. Vì vậy, khả năng vận hành ổn định của bơm có ảnh hưởng trực tiếp đến tính liên tục của quá trình sấy.

RY50-32-200 giúp duy trì dòng dầu giữa lò gia nhiệt và bộ trao đổi nhiệt, hỗ trợ hệ thống sấy hoạt động trong thời gian dài mà không phải liên tục dừng để phục hồi nhiệt.

Ứng dụng cho hệ thống sấy nhiều tầng

Trong các hệ thống sấy băng tải nhiều tầng, sản phẩm di chuyển qua nhiều khu vực nhiệt khác nhau trước khi ra khỏi máy.

Bơm dầu truyền nhiệt RY50-32-200 có thể cung cấp dầu nóng đến các bộ trao đổi nhiệt phục vụ từng vùng sấy. Tùy thiết kế, dầu có thể được phân phối từ một đường chính sang nhiều nhánh trước khi quay lại đường hồi.

Khả năng tuần hoàn dầu liên tục giúp nguồn nhiệt được phân phối đến các khu vực khác nhau của hầm sấy, hỗ trợ giảm chênh lệch nhiệt độ giữa đầu vào, khu vực giữa và đầu ra.

Ứng dụng cho hệ thống sấy nhiều buồng

Một nhà máy quy mô lớn có thể sử dụng một hệ thống gia nhiệt trung tâm để cấp nhiệt cho nhiều buồng sấy.

Trong trường hợp này, RY50-32-200 có thể được bố trí để đưa dầu nóng từ thiết bị gia nhiệt đến mạng phân phối. Dầu sau đó được chia tới các bộ trao đổi nhiệt của từng buồng sấy.

Cách bố trí này giúp một nguồn nhiệt trung tâm có thể phục vụ nhiều thiết bị, trong khi bơm đảm nhiệm nhiệm vụ duy trì dòng dầu tuần hoàn qua toàn bộ hệ thống.

RY50-32-200 giúp phân phối nhiệt ổn định hơn trong buồng sấy

Đối với hệ thống sấy lớn, vấn đề không chỉ là tạo ra nhiệt độ cao mà còn phải phân phối nhiệt đồng đều.

RY50-32-200 duy trì dầu nóng qua bộ trao đổi nhiệt. Khi kết hợp với hệ thống quạt tuần hoàn khí nóng được thiết kế phù hợp, nhiệt lượng có thể được phân phối đến toàn bộ không gian sấy.

Điều này hỗ trợ hạn chế một số tình trạng như khu vực gần nguồn nhiệt quá nóng trong khi khu vực xa nguồn nhiệt chưa đủ nhiệt, sản phẩm khô không đồng đều hoặc thời gian sấy giữa các vị trí có sự chênh lệch lớn.

Khả năng làm việc với dầu tải nhiệt ở nhiệt độ cao

Hệ thống sấy công nghiệp thường cần nhiệt độ cao hơn đáng kể so với môi trường thông thường. Vì vậy, bơm tuần hoàn phải phù hợp với đặc tính của dầu tải nhiệt nóng.

RY50-32-200 thuộc dòng bơm được thiết kế cho nhiệm vụ tuần hoàn dầu truyền nhiệt. Việc sử dụng đúng môi chất và đúng điều kiện vận hành giúp bơm thực hiện ổn định nhiệm vụ vận chuyển dầu nóng giữa nguồn gia nhiệt và thiết bị sấy.

Đây là ưu điểm quan trọng khi lựa chọn Bơm dầu truyền nhiệt RY50-32-200 cho hệ thống sấy công nghiệp quy mô lớn.

Tầm quan trọng của việc duy trì dòng dầu liên tục

Trong hệ thống sấy bằng dầu tải nhiệt, nếu dòng dầu giảm quá thấp hoặc bị gián đoạn, lượng nhiệt đưa đến bộ trao đổi nhiệt cũng giảm theo. Hậu quả là nhiệt độ khí sấy có thể giảm, thời gian sấy kéo dài và năng suất dây chuyền bị ảnh hưởng.

Do đó, RY50-32-200 cần được vận hành trong vùng lưu lượng phù hợp, bảo đảm bơm luôn có đủ môi chất và hệ thống không xảy ra tình trạng thiếu dầu hoặc tích tụ khí.

Khi dòng dầu được duy trì ổn định, thiết bị gia nhiệt, bơm, bộ trao đổi nhiệt và buồng sấy có thể phối hợp thành một hệ thống nhiệt liên tục.

Lợi ích khi sử dụng RY50-32-200 cho hệ thống sấy lớn

Việc sử dụng Bơm dầu truyền nhiệt RY50-32-200 cho hệ thống sấy công nghiệp quy mô lớn tập trung vào một số lợi ích chính:

• Duy trì tuần hoàn dầu tải nhiệt liên tục giữa nguồn nhiệt và thiết bị sấy.
• Cung cấp dầu nóng ổn định cho bộ trao đổi nhiệt.
• Hỗ trợ duy trì nhiệt độ khí sấy trong thời gian dài.
• Tạo cột áp để khắc phục trở lực của đường ống và thiết bị trao đổi nhiệt.
• Có thể phục vụ hệ thống sấy liên tục, sấy nhiều tầng hoặc nhiều buồng khi được thiết kế phù hợp.
• Hỗ trợ phân phối nhiệt ổn định trong dây chuyền sấy.
• Góp phần duy trì năng suất khi hệ thống phải hoạt động liên tục nhiều giờ.

Sử dụng Bơm dầu truyền nhiệt RY50-32-200 cho hệ thống sấy công nghiệp quy mô lớn tập trung vào nhiệm vụ tuần hoàn dầu tải nhiệt nóng giữa thiết bị gia nhiệt và bộ trao đổi nhiệt của hệ thống sấy. Đây là khâu quan trọng giúp nhiệt lượng được vận chuyển liên tục tới buồng sấy và duy trì điều kiện nhiệt cần thiết cho dây chuyền hoạt động.

Với lưu lượng 18 m³/h, cột áp 50 m, công suất 5,5 kW và tốc độ quay 2.900 vòng/phút, RY50-32-200 có thể đáp ứng các hệ thống sấy có yêu cầu thủy lực tương ứng. Khi được lựa chọn đúng điểm làm việc và vận hành đúng kỹ thuật, bơm góp phần duy trì nguồn nhiệt ổn định, hỗ trợ sấy đồng đều và bảo đảm tính liên tục cho các dây chuyền sấy công nghiệp quy mô lớn.
