Được chế tạo bằng gang xám hoặc inox 304/316 tùy yêu cầu sử dụng.
Có nhiệm vụ chịu áp lực dòng chảy, bảo vệ các bộ phận bên trong.
Thiết kế dạng trục đứng giúp kết nối trực tiếp với hệ thống đường ống hút – xả trên cùng một trục, tiết kiệm diện tích lắp đặt.
Là bộ phận quan trọng quyết định hiệu suất thủy lực của bơm.
Cánh bơm thường làm bằng gang hoặc thép không gỉ để chống ăn mòn, được cân bằng động theo tiêu chuẩn ISO 1940 G6.3.
Thiết kế cánh kín dạng ly tâm giúp tạo áp lực ổn định, lưu lượng đều và hạn chế hiện tượng xâm thực.
Làm bằng thép hợp kim hoặc inox AISI 420/431, có độ bền và khả năng chống cong vênh cao.
Truyền động trực tiếp từ động cơ đến cánh bơm.
Được xử lý nhiệt để tăng độ cứng, giảm hao mòn khi làm việc liên tục.
Giúp ngăn ngừa rò rỉ chất lỏng ra ngoài trong quá trình vận hành.
Thường được sản xuất theo chuẩn DIN 24960, cấu tạo từ vật liệu carbon – ceramic hoặc silicon carbide.
Có thể thay thế, bảo trì dễ dàng khi bơm hoạt động lâu ngày.
Nhiệm vụ giữ trục bơm quay ổn định, giảm ma sát và rung động.
Được bôi trơn bằng mỡ chuyên dụng, tăng tuổi thọ và hạn chế tiếng ồn.
Lắp đặt ở cả đầu động cơ và đầu bơm để đảm bảo độ đồng tâm.
Được lắp trực tiếp phía trên trục bơm theo dạng đồng trục.
Đạt chuẩn IEC 60034, cấp bảo vệ IP54 – IP55, cấp cách điện F, hiệu suất IE2/IE3.
Giúp bơm vận hành ổn định, tiết kiệm điện năng, phù hợp làm việc liên tục 24/7.
Thiết kế chắc chắn, gọn gàng, dùng để cố định bơm xuống nền hoặc hệ thống giá đỡ.
Có khả năng giảm rung động, chịu được lực tác động từ hệ thống đường ống.
Giúp dễ dàng lắp đặt và bảo trì mà không cần nhiều không gian.
Được lắp tại các vị trí ghép nối để tránh rò rỉ.
Vật liệu gioăng thường bằng cao su EPDM, PTFE hoặc Viton, chịu được áp suất và nhiệt độ cao.
Được bố trí trên cùng một đường thẳng, giúp bơm dễ dàng kết nối với hệ thống đường ống.
Thiết kế tiêu chuẩn mặt bích theo ISO 7005 / DIN 2533, chịu được áp suất làm việc tối đa 1.6 MPa.
Cấu tạo chi tiết các bộ phận của bơm cấp nước trục đứng ISG100-100A, IRG100-100A bao gồm thân bơm, cánh bơm, trục, phớt cơ khí, ổ bi, động cơ điện, chân đế và hệ thống gioăng làm kín. Nhờ kết cấu đồng trục, thiết kế tối ưu và vật liệu bền bỉ, bơm đáp ứng tốt yêu cầu vận hành liên tục, an toàn và ổn định trong các hệ thống cấp nước dân dụng cũng như công nghiệp.
Khi động cơ điện khởi động, trục bơm truyền lực quay trực tiếp đến cánh bơm. Do tác động của lực ly tâm, nước từ cửa hút được kéo vào trung tâm cánh bơm. Lúc này, vùng áp suất thấp hình thành tại tâm cánh, tạo điều kiện để chất lỏng liên tục chảy vào buồng bơm từ nguồn cấp.
Trong quá trình cánh bơm quay, nước được đẩy từ tâm cánh ra mép ngoài với vận tốc lớn. Năng lượng cơ học từ động cơ được chuyển hóa thành năng lượng động học của dòng nước. Khi dòng chảy đi qua vỏ bơm dạng xoắn ốc (volute), vận tốc này được chuyển đổi thành năng lượng áp suất, làm tăng áp lực nước trong hệ thống. Đây chính là nguyên lý cơ bản để bơm cấp nước trục đứng model ISG100-100A, IRG100-100A duy trì cột áp ổn định.
Cánh bơm của ISG100-100A, IRG100-100A được thiết kế với độ cong khí động học tối ưu, giúp giảm thiểu tổn thất thủy lực. Nhờ đó, dòng nước khi thoát ra khỏi buồng bơm giữ được lưu lượng đều đặn, tránh hiện tượng rung giật hoặc dao động áp suất. Hơn nữa, lưu lượng còn có thể điều chỉnh thông qua tốc độ quay của động cơ hoặc van điều tiết trên đường ống.
Cơ chế tạo áp suất và lưu lượng của bơm không chỉ phụ thuộc vào cánh bơm mà còn gắn liền với vỏ bơm, trục, phớt cơ khí và buồng xoắn. Toàn bộ cấu tạo này được đồng bộ hóa để biến năng lượng điện thành áp lực thủy lực mạnh mẽ, phục vụ cho các ứng dụng cấp nước sinh hoạt, công nghiệp và phòng cháy chữa cháy.
Bơm cấp nước trục đứng model ISG100-100A, IRG100-100A hoạt động dựa trên nguyên lý lực ly tâm, trong đó cánh bơm đóng vai trò trung tâm tạo ra áp suất cao và lưu lượng ổn định. Cơ chế này giúp bơm đáp ứng tốt nhu cầu vận hành liên tục trong nhiều hệ thống, đồng thời đảm bảo hiệu quả tiết kiệm năng lượng và độ bền vượt trội.

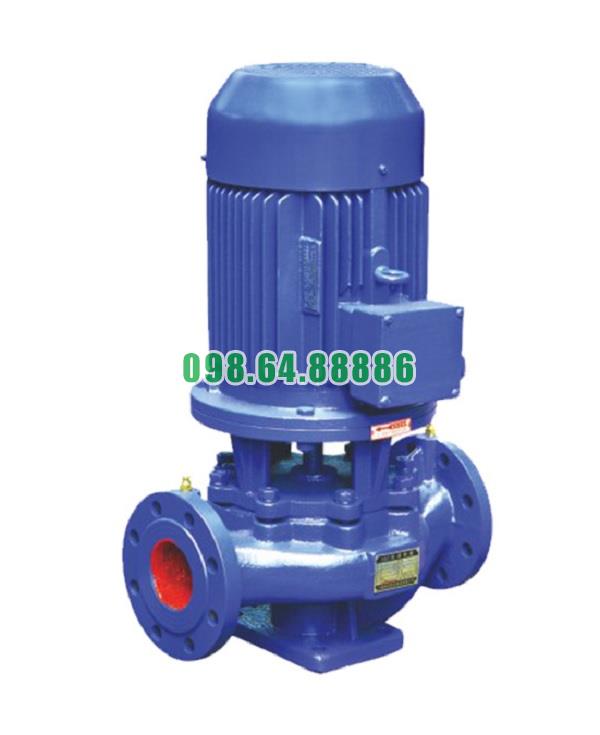

Máy bơm cấp nước trục đứng, bơm ly tâm trục đứng ISG100-100A, IRG100-100A 4kw, 89m3, 10m
9.936.000 VND
