Bơm inline ISG80-200A, IRG80-200A sử dụng động cơ điện 3 pha 380V.
Khi cấp điện, từ trường quay sinh ra trong stato kéo roto quay với tốc độ định mức (khoảng 2900 vòng/phút ở tần số 50Hz).
Năng lượng điện nhờ đó biến thành năng lượng cơ học dưới dạng mô-men xoắn và tốc độ quay trên trục động cơ.
Thiết kế monoblock đồng trục giúp trục mô-tơ gắn trực tiếp với trục bơm.
Năng lượng cơ học được truyền 100% trực tiếp mà không qua khớp nối, giảm tổn thất cơ khí, giữ sự đồng tâm và giảm rung động.
Đây là giai đoạn biến đổi quan trọng để cơ năng được dẫn xuống bộ phận thủy lực.
Trên trục bơm có lắp cánh quạt ly tâm dạng kín. Khi trục quay, cánh bơm truyền chuyển động quay cho chất lỏng bên trong buồng công tác.
Nước tại tâm cánh bị hút vào do áp suất giảm (tạo vùng chân không tương đối), sau đó bị lực ly tâm đẩy văng ra mép cánh với vận tốc lớn.
Ở giai đoạn này, cơ năng từ trục bơm được chuyển đổi thành động năng của chất lỏng (vận tốc dòng chảy tăng nhanh).
Sau khi rời mép cánh, nước đi vào buồng xoắn (volute) hoặc khoang dẫn hướng.
Tại đây, tiết diện dòng chảy tăng dần, vận tốc nước giảm, nhờ nguyên lý bảo toàn năng lượng (phương trình Bernoulli), phần động năng được chuyển đổi thành thế năng áp suất.
Kết quả: nước thoát ra cửa đẩy có lưu lượng ổn định và áp suất đủ cao để cấp cho hệ thống đường ống.
Phớt cơ khí và gioăng làm kín hạn chế rò rỉ, giữ áp suất không bị thất thoát.
Buồng công tác ngắn, kết cấu trục đứng đồng tâm giúp hạn chế ma sát thủy lực, giữ hiệu suất cao.
Hiệu suất chuyển đổi tổng thể đạt từ 65–78%, tùy thuộc vào điểm vận hành.
Sự kết hợp của lực hút ở tâm cánh và lực đẩy ở mép cánh tạo thành một chu trình hút – đẩy khép kín, duy trì dòng nước liên tục.
Quá trình chuyển đổi năng lượng được lặp lại ở từng vòng quay của trục, giúp bơm hoạt động ổn định và liên tục 24/24 trong hệ thống cấp nước.
Bơm inline ISG80-200A và IRG80-200A thực hiện quá trình chuyển đổi năng lượng theo trình tự:
Điện năng → Cơ năng → Động năng của dòng chảy → Thế năng áp suất.
Thiết kế đồng trục, cánh bơm kín và buồng xoắn thu hồi áp giúp quá trình này diễn ra hiệu quả, giảm tổn thất, đảm bảo cấp nước ổn định với hiệu suất cao và chi phí điện năng thấp.
Thân bơm inline model ISG80-200A, IRG80-200A được chế tạo bằng gang cầu hoặc thép đúc, có kết cấu vững chắc. Khi lắp ráp, thân bơm được cố định chặt xuống bệ móng bằng bu lông nở, giúp hạn chế rung động lan truyền ra nền. Giá đỡ được thiết kế đồng bộ với thân bơm để phân tán tải trọng và triệt tiêu rung cơ học.
Trục bơm được gia công chính xác, lắp ghép với cánh bơm đã qua cân bằng động. Nhờ đó, lực ly tâm phát sinh khi cánh quay được phân bổ đều, hạn chế rung lắc khi bơm hoạt động ở tốc độ cao. Trục bơm cũng được lắp đặt đồng tâm với động cơ, giảm thiểu sai lệch gây rung.
Ổ trục và bạc đạn là bộ phận quan trọng giúp trục quay ổn định. Trong bơm ISG80-200A, IRG80-200A, các ổ trục được bôi trơn đầy đủ và có khả năng chịu lực hướng tâm lẫn lực dọc trục. Nhờ vậy, khi bơm vận hành, ma sát giảm, độ rung nhỏ, đồng thời tăng tuổi thọ cho cả trục và động cơ.
Phớt cơ khí vừa đảm bảo chống rò rỉ chất lỏng, vừa giúp trục quay ổn định. Khi lắp ráp chuẩn xác, phớt cơ khí giữ cho trục không bị rung lắc tại vị trí xuyên qua thân bơm, tránh hiện tượng lệch tâm gây hỏng hóc và rung động bất thường.
Động cơ điện của bơm inline model ISG80-200A, IRG80-200A được lắp trực tiếp, không dùng khớp nối rời. Kiểu kết nối này hạn chế rung động phát sinh từ sai số lắp ráp, đồng thời giảm hao mòn cho ổ trục. Sự đồng trục giữa motor và trục bơm cũng giúp quá trình truyền động êm ái và ít dao động.
Bu lông và mặt bích được thiết kế theo tiêu chuẩn DIN/ISO, siết chặt đều để tạo sự ổn định cho toàn bộ cụm lắp ráp. Gioăng đệm kín giúp giảm dao động vi mô giữa các mặt ghép, đồng thời ngăn hiện tượng rò rỉ gây mất áp lực và rung thêm cho hệ thống.
Khả năng chống rung của các bộ phận lắp ráp bơm inline model ISG80-200A, IRG80-200A được đảm bảo nhờ thân bơm vững chắc, trục và cánh cân bằng động, ổ trục bôi trơn tốt, phớt cơ khí chính xác, động cơ đồng trục và mặt bích siết chặt tiêu chuẩn. Nhờ những yếu tố này, bơm có thể vận hành ổn định, êm ái, hạn chế rung động, từ đó nâng cao hiệu suất và tuổi thọ của toàn bộ hệ thống

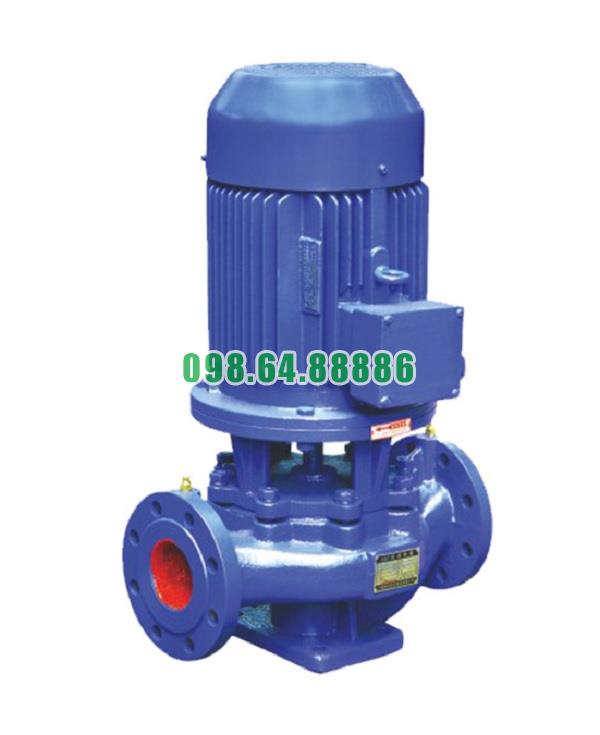

Máy bơm inline, bơm đường ống, bơm trục đứng ISG80-200A, IRG80-200A 11kw
19.872.000 VND
