Bơm ly tâm trục đứng inline ISG100-125A là thiết bị quan trọng trong các hệ thống cấp nước, HVAC, tuần hoàn, giải nhiệt và PCCC. Để bơm hoạt động hiệu quả, ổn định và tiết kiệm điện, việc tuân thủ thiết kế tiêu chuẩn lắp đặt bơm ly tâm trục đứng inline ISG100-125A là yêu cầu bắt buộc trong mọi công trình. Lắp đặt không đúng tiêu chuẩn có thể dẫn đến thiếu lưu lượng, rung ồn, hỏng phớt hoặc làm giảm tuổi thọ động cơ.
Nền phải phẳng, chắc, không bị lún hoặc rung
Ưu tiên lắp trên bệ bê tông dày 10–15 cm tùy công suất
Tránh vị trí gần nguồn nhiệt, dầu mỡ hoặc nơi rung động mạnh
Model ISG100-125A bắt buộc đặt thẳng đứng, độ lệch không vượt quá 1–2 độ
Lệch trục có thể gây hỏng vòng bi, tăng rung và giảm tuổi thọ bơm
Chừa khoảng cách tối thiểu 50–70 cm để bảo trì
Đảm bảo đủ không gian tháo cánh bơm và phớt cơ khí
Vì là bơm inline, ống phải chuẩn tâm, không ép ống vào mặt bích
Không để đường ống tạo lực xoắn gây lệch thân bơm
Dùng khớp nối mềm cao su hoặc inox ở cả đường hút và xả
Hấp thụ rung động, giảm lực tác động lên bơm
Bảo vệ phớt và vòng bi khỏi tải trọng dư
Đường ống DN100 đúng theo thiết kế của ISG100-125A
Không thu nhỏ hoặc phóng to đường kính quá nhiều để tránh cavitation
Van khóa lắp cả trước và sau bơm để thuận tiện sửa chữa
Van một chiều trên đường xả để chống chảy ngược
Khoảng cách từ bơm đến van một chiều ≤ 1–1.5 m
Nên đặt thấp hơn bể chứa để tăng khả năng hút và loại bỏ cavitation
Giảm chiều dài ống hút để bơm dễ mồi nước
Buồng bơm và đường ống phải đầy nước trước khi vận hành
Trong hệ thống xa nguồn cấp, có thể lắp bơm mồi hoặc bình tích áp
Dùng đúng tiết diện dây theo công suất động cơ (thường 7.5–15 kW)
Dây chống cháy, đặt trong ống kỹ thuật hoặc máng cáp
Aptomat 3 pha có bảo vệ quá tải – ngắn mạch
Tủ điều khiển có các chế độ: sao–tam giác, relay nhiệt, bảo vệ mất pha, lệch pha
Tiếp địa toàn bộ bơm và tủ điện theo đúng tiêu chuẩn
Tránh hiện tượng rò điện gây nguy hiểm cho người vận hành
Kiểm tra đồng tâm bằng thước hoặc đồng hồ so
Sai lệch không vượt quá 0.10–0.20 mm
Chạy thử và đo rung sau khi lắp đặt
Rung quá mức gây hỏng vòng bi và phớt cơ khí
Siết theo hình đối xứng, từ nhẹ đến chặt
Không siết lệch vì dễ gây nứt mặt bích hoặc lệch trục
Đặt trên ống hút khi bơm nguồn nước có cặn
Bảo vệ cánh bơm khỏi kẹt và mài mòn
Lắp ở cả hút và xả để theo dõi áp suất
Dễ dàng phát hiện tắc ống, cavitation, giảm lưu lượng
Lắp tại điểm cao nhất của đường ống xả hoặc hệ thống
Tránh hiện tượng tích khí gây rung và tụt áp
Đảm bảo bơm đầy nước
Kiểm tra rò rỉ tại phớt, mặt bích
Kiểm tra chiều quay động cơ
Đảm bảo ống hút không hở khí
Chạy thử không tải 3–5 phút
Sau đó tăng tải từ từ
Theo dõi ampe, lưu lượng và áp suất khi vận hành
Thực hiện đúng thiết kế tiêu chuẩn lắp đặt bơm ly tâm trục đứng inline ISG100-125A giúp hệ thống đạt hiệu suất tối đa, hạn chế rung ồn, giảm rủi ro cháy động cơ, đồng thời kéo dài tuổi thọ bơm. Việc tuân thủ chuẩn lắp đặt ngay từ đầu không chỉ đảm bảo an toàn vận hành mà còn tiết kiệm chi phí bảo trì – sửa chữa cho toàn bộ công trình.
Bộ phận khớp nối bơm ly tâm trục đứng inline ISG100-125A là chi tiết then chốt trong cụm truyền động, có nhiệm vụ liên kết trục động cơ với trục bơm để truyền mô-men xoắn ổn định, giảm rung, bảo vệ phớt cơ khí và đảm bảo bơm vận hành bền bỉ. Trong cấu trúc tổng thể của dòng bơm ISG100-125A, khớp nối được xem như “cầu nối đàn hồi” giúp hệ thống hoạt động trơn tru, hạn chế sai lệch và giảm thiểu hư hỏng.
Moay-ơ là chi tiết gắn trực tiếp vào trục động cơ và trục bơm.
Vật liệu thường sử dụng:
Thép C45
Gang cầu
Thép hợp kim
Đặc điểm quan trọng:
Có độ cứng cao
Duy trì độ đồng tâm
Chịu lực xoắn tốt, không biến dạng khi vận hành trong thời gian dài
Đây là bộ phận hấp thụ rung và bù sai lệch quan trọng nhất của khớp nối.
Vật liệu đệm:
PU (Polyurethane): đàn hồi cao, bền
Cao su NBR: chịu dầu tốt
Cao su tổng hợp chịu nhiệt
Chức năng:
Giảm chấn khi động cơ truyền lực cho trục bơm
Hấp thụ độ lệch tâm nhỏ, độ lệch góc và rung trục
Giúp bơm ISG100-125A vận hành êm ái, giảm tiếng ồn
Các bulong giữ moay-ơ và đệm đàn hồi ở đúng vị trí.
Yêu cầu kỹ thuật:
Bulong thép cường lực
Siết đúng lực tiêu chuẩn
Không để lỏng hoặc méo ren
Khi động cơ quay, mô-men xoắn được truyền từ trục động cơ → moay-ơ khớp nối → đệm đàn hồi → moay-ơ phía trục bơm → trục bơm.
Cơ chế đàn hồi của đệm giúp:
Triệt tiêu rung động phát sinh trong quá trình truyền lực
Bù các sai lệch nhỏ giữa trục động cơ và trục bơm
Hạn chế lực tác động đột ngột lên trục, bạc đạn và phớt cơ khí
Nhờ đó, bơm ISG100-125A vận hành êm, giảm ồn, giảm tải cho động cơ và hạn chế nguy cơ gãy trục.
Khớp nối đảm bảo mô-men xoắn từ động cơ được truyền đầy đủ tới trục bơm, giúp bơm đạt đúng lưu lượng và cột áp thiết kế.
Đệm đàn hồi hấp thụ rung động và va đập, giúp hệ thống chạy ổn định, hạn chế ồn và giảm stress cơ khí.
Trong quá trình lắp đặt hoặc vận hành lâu dài, có thể xuất hiện sai lệch:
Lệch tâm
Lệch góc
Co giãn nhiệt
Khớp nối đóng vai trò bù sai số, giảm tải cho trục và vòng bi.
Rung mạnh hoặc lệch trục có thể gây hỏng phớt, chảy nước, nóng trục hoặc cháy động cơ.
Khớp nối hoạt động đúng chuẩn giúp ngăn ngừa các rủi ro này.
Nếu cánh bơm kẹt đột ngột:
Khớp nối đàn hồi sẽ hấp thụ lực
Giảm rủi ro gãy trục hoặc cháy motor
Biểu hiện:
Chai cứng
Nứt
Biến dạng
Nguyên nhân:
Nhiệt độ cao
Hóa chất ăn mòn
Áp lực rung lớn
Do lắp đặt sai hoặc nền bơm không phẳng.
Làm khớp nối rung mạnh, dễ hỏng phớt.
Thường do mất cân bằng, đệm bị mòn hoặc sai lệch trục lớn.
Tình trạng đệm đàn hồi
Độ đồng tâm
Độ siết bulong
Tránh để đệm bị gãy hoặc mủn, dễ gây rung mạnh.
Đảm bảo đồng tâm giữa trục động cơ và trục bơm để tăng tuổi thọ khớp nối.
Tránh tăng lực xoắn lên khớp nối và tránh cháy motor.
Bộ phận khớp nối bơm ly tâm trục đứng inline ISG100-125A giữ vai trò quan trọng trong việc truyền lực, giảm rung, bù sai lệch và bảo vệ toàn bộ cụm trục bơm. Việc sử dụng đúng loại khớp nối, đảm bảo lắp đặt chuẩn và kiểm tra định kỳ sẽ giúp bơm ISG100-125A hoạt động êm ái, ổn định và bền bỉ, giảm tối đa hư hỏng và chi phí bảo trì.

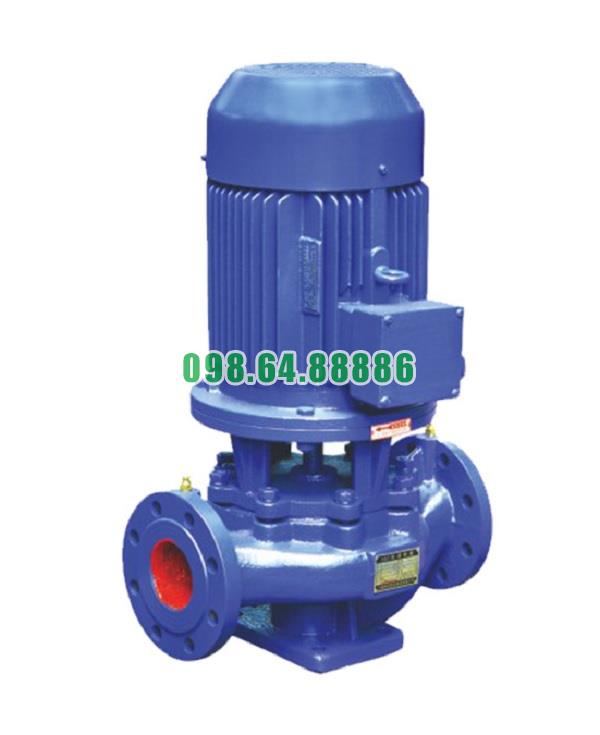

Máy bơm ly tâm, bơm trục đứng inline, bơm lắp thẳng trục ISG100-250A, IRG100-250A 30kw, 93.5m3, 70m
