Bơm trục thẳng đứng ISG100-125A và IRG100-125A là những dòng bơm được thiết kế dành riêng cho các công trình hiện đại, nơi diện tích kỹ thuật thường bị hạn chế. Với cấu trúc nhỏ gọn và sắp xếp hợp lý, hai model này trở thành lựa chọn hàng đầu cho những hệ thống cấp thoát nước, HVAC và phòng cháy chữa cháy cần tối ưu hóa không gian lắp đặt.
Khác với bơm trục ngang chiếm diện tích sàn lớn, ISG100-125A, IRG100-125A được thiết kế trục thẳng đứng, trong đó trục động cơ và trục bơm thẳng hàng với nhau. Điều này mang lại nhiều lợi ích trong bố trí:
Tiết kiệm diện tích sàn: bơm có thể lắp đặt ở những phòng kỹ thuật nhỏ, tầng hầm hoặc hành lang kỹ thuật.
Đặt sát tường hoặc cụm thiết bị khác mà không ảnh hưởng đến quá trình bảo dưỡng.
Thích hợp cho tòa nhà cao tầng nơi mà diện tích phòng máy thường rất hạn chế.
Một đặc điểm nổi bật khác là sự tích hợp đồng trục giữa động cơ và buồng bơm. Nhờ vậy:
Toàn bộ bơm trở thành một khối đồng bộ, không cần căn chỉnh phức tạp khi lắp đặt.
Giảm trọng lượng so với các dòng bơm truyền động qua khớp nối, dễ dàng vận chuyển đến vị trí lắp đặt.
Đảm bảo an toàn trong quá trình vận hành nhờ cấu trúc gọn gàng, ít rung lắc.
Khi triển khai hệ thống cấp nước hoặc HVAC, việc sắp xếp đường ống thường là thách thức. ISG100-125A và IRG100-125A khắc phục được nhược điểm này nhờ:
Kết nối ống hút – xả theo chuẩn mặt bích nằm trên cùng một đường thẳng, giảm uốn cong đường ống, giúp dòng chảy ổn định.
Dễ dàng ghép nối nhiều bơm song song để tăng lưu lượng mà không tốn thêm không gian sàn.
Thuận lợi cho việc lắp đặt trong modul hệ thống kỹ thuật tích hợp (bơm + tủ điện + ống).
Việc lựa chọn bơm trục thẳng đứng với thiết kế tối ưu hóa không gian mang lại nhiều lợi ích thực tiễn:
Giảm chi phí xây dựng phòng máy nhờ không cần diện tích quá lớn.
Tận dụng diện tích cho mục đích khác trong công trình (bãi xe, kho, hành lang kỹ thuật).
Đơn giản hóa bảo trì vì thao tác tháo lắp, kiểm tra phớt cơ khí hoặc vòng bi không chiếm nhiều không gian.
Thiết kế tối ưu hóa không gian là một trong những ưu điểm quan trọng giúp bơm trục thẳng đứng ISG100-125A và IRG100-125A được ưa chuộng trong nhiều công trình hiện đại. Với cấu trúc gọn gàng, lắp đặt dễ dàng và khả năng thích nghi tốt với hệ thống kỹ thuật hẹp, hai model này không chỉ tiết kiệm diện tích mà còn đảm bảo hiệu suất vận hành ổn định, an toàn và bền bỉ.
Tính linh hoạt trong việc lắp đặt của bơm trục thẳng đứng ISG100-125A, IRG100-125A là một trong những lý do khiến hai model này được ưa chuộng ở nhà máy, tòa nhà kỹ thuật và các hệ thống công nghiệp yêu cầu vận hành liên tục. Nhờ thiết kế trục đứng, cụm bơm–động cơ đồng trục, kích thước nhỏ gọn và kết nối ống “inline”, bơm dễ dàng thích nghi với nhiều kịch bản mặt bằng, từ phòng máy chật hẹp đến khu vực kỹ thuật cải tạo.
Bơm ISG100-125A, IRG100-125A đặt trục theo phương thẳng đứng; đường ống hút–xả bố trí đồng trục theo phương ngang:
Dễ lắp “in-line” trên tuyến ống hiện hữu mà không cần thay đổi hướng ống phức tạp.
Tiết kiệm diện tích sàn, chỉ cần không gian bao quanh tối thiểu để thao tác bảo trì.
Phù hợp phòng máy tầng kỹ thuật trần thấp hoặc hành lang ống có chiều rộng hạn chế.
Có thể thay bơm ngang bằng bơm trục đứng trên cùng tuyến ống, giảm số co–cút và giảm tổn thất cục bộ.
Dễ căn chỉnh với cao độ ống hiện hữu nhờ mặt bích chuẩn và chế độ “treo ống” tạm thời khi đổi bơm.
Phù hợp nâng cấp công suất: ghép song song 2–3 bơm để mở rộng lưu lượng mà không phải mở rộng phòng máy.
Trong nhà/ngoài trời: thân bơm gọn, có thể đặt trong buồng máy, hố kỹ thuật, gầm sàn grating, hoặc mái che ngoài trời.
Trên bệ độc lập hoặc chung khung: đặt trên đế bê tông có bu lông neo hoặc skid thép tích hợp van, đồng hồ, khớp nối giãn nở.
Gần tải tiêu thụ: rút ngắn chiều dài ống, giảm tổn thất ma sát, hỗ trợ vận hành tiết kiệm năng lượng.
Mặt bích tiêu chuẩn giúp tương thích đa số tiêu chuẩn ống (JIS/PN/ANSI tùy phiên bản).
Dễ lắp khớp nối mềm/giãn nở để triệt rung truyền vào tuyến ống và bù sai lệch lắp đặt.
Có thể bố trí bypass/đường xả tuần hoàn ngay trên skid, thuận tiện chạy thử và bảo trì.
ISG100-125A tối ưu cho nước sạch, nước lạnh/ấm trong cấp nước, HVAC, tuần hoàn tháp giải nhiệt.
IRG100-125A thích hợp nhiệt độ cao (tuần hoàn nước nóng, gia nhiệt), vẫn giữ ưu điểm lắp đặt gọn và an toàn.
Tùy môi trường, có thể chọn vật liệu vòng mòn, phớt cơ khí tương ứng để tăng độ bền.
Ghép song song để mở rộng dải làm việc, chạy luân phiên (duty/standby) nâng cao độ sẵn sàng hệ thống.
Kết hợp biến tần (VFD) để điều áp chính xác, giảm va đập thủy lực và tiết kiệm điện.
Sơ đồ N+1 (có bơm dự phòng) vẫn gọn phòng máy nhờ chiều cao chiếm chỗ thay vì bề rộng.
Tải trọng tập trung theo phương thẳng đứng, diện tích đế nhỏ, dễ tính và thi công bệ.
Lắp đệm cao su/chân chống rung dưới đế và khớp nối mềm trên ống để giảm truyền rung.
Giữ đồng tâm tuyến ống khi siết mặt bích; hỗ trợ bằng gối ống để tránh “treo lực” lên thân bơm.
Kết cấu top-pull-out (tùy phiên bản) cho phép rút cụm quay từ phía trên, không phải tháo rời đường ống.
Chừa không gian thẳng đứng đủ để cẩu/pa lăng nâng cụm quay, bích trên dùng bulong dễ thao tác.
Dễ lắp đồng hồ áp, nhiệt, lưu lượng ngay sát bơm để giám sát và cân chỉnh hệ.
Cao độ mực nước hút: đảm bảo điều kiện NPSH và tránh xâm thực; với hệ tuần hoàn kín, bố trí bình giãn nở/điểm cao hợp lý.
Hướng mũi tên lưu chất trùng hướng dòng; đặt van chặn trước/sau bơm và van một chiều ở phía xả để bảo vệ khi dừng máy.
Cáp điện/ống mềm phớt xả đi gọn theo cột, tránh điểm gãy, chừa máng cáp chống nước.
Thông gió/thoát nước sàn tốt nếu đặt trong hố kỹ thuật; ngoài trời cần mái che và sơn bảo vệ.
Nhà máy thực phẩm/HVAC trung tâm: lắp “in-line” trên trục hành lang ống, tiết kiệm mặt bằng phòng máy.
Tòa nhà cao tầng: cụm bơm tăng áp đặt trong phòng kỹ thuật nhỏ, kết hợp biến tần để điều áp.
Cải tạo khu công nghiệp cũ: thay bơm cũ bằng ISG100-125A, IRG100-125A giữ nguyên tuyến ống, rút ngắn thời gian dừng hệ.
Tính linh hoạt trong việc lắp đặt của bơm trục thẳng đứng ISG100-125A, IRG100-125A thể hiện ở thiết kế inline tiết kiệm diện tích, khả năng retrofit dễ dàng, ghép cụm linh hoạt, yêu cầu nền móng đơn giản và bảo trì tại chỗ thuận tiện. Nhờ những ưu điểm này, hai model đáp ứng tốt cả dự án lắp mới lẫn cải tạo, giúp tối ưu chi phí, rút ngắn tiến độ và đảm bảo độ sẵn sàng cao cho các hệ thống công nghiệp hiện đại

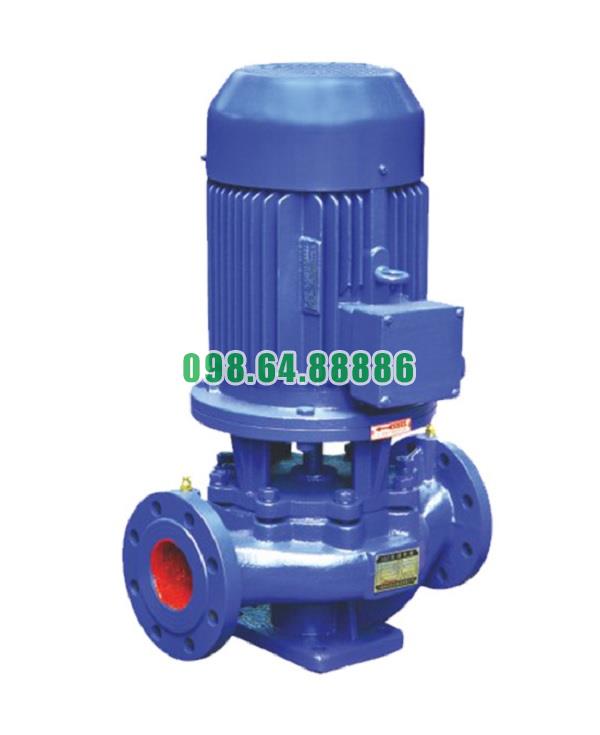

Máy bơm trục thẳng đứng, inline, bơm lùa ISG100-125A, IRG100-125A 7.5kw, 89m3, 16m
13.219.200 VND
