Cơ chế tự tản nhiệt độc đáo của Bơm dầu truyền nhiệt RY80-50-250 là một trong những đặc điểm thiết kế đáng chú ý khi thiết bị làm việc trong hệ thống tuần hoàn dầu nóng. Thay vì sử dụng phương án làm mát bằng nước truyền thống, dòng bơm RY được thiết kế theo cơ chế tản nhiệt tự nhiên, giúp cụm bơm gọn hơn, đơn giản hơn và giảm các hạng mục phụ trợ trong quá trình vận hành.
Với RY80-50-250, đặc điểm này đặc biệt phù hợp với môi trường dầu tải nhiệt, nơi bơm thường xuyên phải làm việc trong điều kiện nhiệt độ cao.
Điểm cốt lõi của thiết kế là không cần hệ thống nước làm mát truyền thống cho cụm bơm. Thay vì phải bố trí thêm đường cấp nước và các bộ phận phụ trợ phục vụ làm mát, RY80-50-250 sử dụng kết cấu cho phép nhiệt được tản ra môi trường một cách tự nhiên.
Nhờ đó, thiết kế làm mát được tích hợp vào chính kết cấu tổng thể của bơm thay vì phụ thuộc vào một hệ thống làm mát bên ngoài.
Tài liệu kỹ thuật của dòng RY không mô tả chi tiết cấu tạo đường truyền nhiệt, diện tích bề mặt tản nhiệt hoặc hình dạng cánh tản nhiệt riêng của RY80-50-250. Vì vậy, điểm có thể xác định rõ là nguyên lý thiết kế sử dụng tản nhiệt tự nhiên để thay thế làm mát bằng nước, không nên suy diễn thêm về những cấu tạo mà nhà sản xuất chưa công bố.
Đây là ưu điểm trực tiếp nhất của cơ chế tự tản nhiệt độc đáo của Bơm dầu truyền nhiệt RY80-50-250.
Một hệ thống làm mát bằng nước thường kéo theo đường cấp nước, đường thoát hoặc hồi nước và các vị trí kết nối phụ trợ. Khi chuyển sang tản nhiệt tự nhiên, số lượng thành phần liên quan đến làm mát được giảm xuống.
Điều này giúp cụm bơm có cấu tạo đơn giản hơn và thuận tiện hơn khi bố trí trong hệ thống dầu tải nhiệt.
RY80-50-250 thuộc dòng bơm có kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm. Cửa hút được bố trí theo hướng trục, cửa xả theo hướng tâm phương thẳng đứng, còn bơm và động cơ được truyền động thông qua khớp nối mềm.
Cách bố trí này tạo nên một cụm thiết bị tương đối tập trung. Khi kết hợp với phương án tản nhiệt tự nhiên, bơm không cần mở rộng thêm một hệ thống nước làm mát riêng bên ngoài.
Tản nhiệt tự nhiên không có nghĩa là nhiệt độ ổ trục có thể được bỏ qua. Thân ổ trục của bơm chứa hai bộ vòng bi, đảm nhiệm chức năng đỡ và định vị rôto.
Trong quá trình vận hành dầu nóng, nhiệt độ ổ trục và thân bơm vẫn phải được theo dõi thường xuyên. Bôi trơn đúng yêu cầu cũng là điều kiện quan trọng để hạn chế ma sát và nhiệt phát sinh tại các bộ phận quay.
Như vậy, tự tản nhiệt là đặc điểm của thiết kế bơm, còn việc kiểm soát nhiệt độ trong vận hành vẫn phải được thực hiện đầy đủ.
Lợi ích nổi bật của cơ chế tản nhiệt tự nhiên không chỉ nằm ở việc xử lý nhiệt mà còn ở khả năng đơn giản hóa toàn bộ cụm bơm.
Khi không phải bố trí hệ thống nước làm mát truyền thống, RY80-50-250 có thể giảm bớt đường ống phụ trợ, các điểm kết nối và những hạng mục cần kiểm tra liên quan đến nước làm mát.
Điều này mang lại ba giá trị chính: kết cấu gọn hơn, vận hành đơn giản hơn và giảm chi phí vận hành liên quan đến hệ thống làm mát phụ trợ.
RY80-50-250 có điểm làm việc 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và công suất động cơ 22 kW. Đây là model được sử dụng cho nhiệm vụ tuần hoàn dầu tải nhiệt trong hệ thống công nghiệp.
Khi bơm hoạt động liên tục với dầu nóng, việc giảm sự phụ thuộc vào một mạch nước làm mát riêng giúp cấu hình hệ thống trở nên đơn giản hơn. Đây chính là lý do cơ chế tản nhiệt tự nhiên trở thành một đặc điểm đáng chú ý của dòng RY.
Bơm dầu nóng phải được gia nhiệt sơ bộ trước khi khởi động. Quá trình tăng nhiệt cần diễn ra từ từ để các chi tiết của bơm thích nghi với sự thay đổi nhiệt độ.
Do đó, cơ chế tự tản nhiệt không thay thế quy trình gia nhiệt, bôi trơn hay theo dõi nhiệt độ. Ngược lại, hiệu quả của thiết kế này phụ thuộc vào việc bơm được vận hành đúng điều kiện kỹ thuật.
Cơ chế tự tản nhiệt độc đáo của Bơm dầu truyền nhiệt RY80-50-250 tạo ra lợi thế rõ ràng ở tính đơn giản. Bơm không cần hệ thống làm mát bằng nước truyền thống, qua đó giảm thiết bị phụ trợ và giúp cụm máy gọn hơn.
Đối với các hệ thống dầu tải nhiệt vận hành liên tục, điều này cũng giúp công tác kiểm tra tập trung vào những bộ phận chính như ổ trục, khớp nối, bộ làm kín, tình trạng bôi trơn, độ rung và nhiệt độ bơm thay vì phải quản lý thêm một mạch nước làm mát riêng.
Cơ chế tự tản nhiệt độc đáo của Bơm dầu truyền nhiệt RY80-50-250 nằm ở việc sử dụng tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Đây là đặc điểm giúp cụm bơm có kết cấu gọn, đơn giản, giảm các hạng mục phụ trợ và góp phần giảm chi phí vận hành.
Với thông số 60 m³/h, 72 m, 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 vừa đáp ứng nhiệm vụ tuần hoàn dầu tải nhiệt vừa sở hữu một thiết kế làm mát phù hợp với định hướng vận hành trong môi trường nhiệt độ cao. Điểm quan trọng nhất của thiết kế này chính là khả năng tự tản nhiệt mà không phải phụ thuộc vào hệ thống nước làm mát truyền thống
Bơm dầu truyền nhiệt RY80-50-250 được sử dụng trong các hệ thống tuần hoàn dầu tải nhiệt phục vụ gia nhiệt công nghiệp, trong đó sản xuất nhựa và cao su là hai lĩnh vực ứng dụng phù hợp của dòng bơm RY. Nhiệm vụ chính của bơm là duy trì dòng dầu nóng tuần hoàn ổn định giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt trong dây chuyền.
Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 phù hợp với những hệ thống cần tuần hoàn lượng dầu tương đối lớn và phải thắng trở lực đáng kể của mạng đường ống, van và thiết bị trao đổi nhiệt.
Trong sản xuất nhựa, nhiệt độ của hệ thống gia nhiệt cần được duy trì ổn định để quá trình sản xuất diễn ra liên tục. Bơm dầu truyền nhiệt RY80-50-250 thực hiện nhiệm vụ đưa dầu tải nhiệt từ nguồn gia nhiệt tới khu vực sử dụng nhiệt, sau đó đưa dầu quay trở lại để tiếp tục chu trình.
Bơm không trực tiếp tạo nhiệt. Chức năng của nó là duy trì sự tuần hoàn của dầu tải nhiệt, bảo đảm năng lượng nhiệt được vận chuyển liên tục trong hệ thống.
Tại điểm làm việc được lựa chọn, RY80-50-250 đạt lưu lượng 60 m³/h. Lưu lượng này cho phép một lượng dầu tải nhiệt đáng kể được tuần hoàn liên tục trong hệ thống.
Đối với dây chuyền sản xuất nhựa có mạng tuần hoàn dầu nóng, lưu lượng ổn định giúp quá trình truyền nhiệt giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt diễn ra liên tục hơn.
Điểm quan trọng là bơm phải làm việc trong vùng lưu lượng phù hợp. Dòng RY không nên vận hành kéo dài ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế, vì điều này có thể làm bơm hoạt động không ổn định.
Trong ngành cao su, Bơm dầu truyền nhiệt RY80-50-250 cũng được sử dụng với vai trò bơm tuần hoàn dầu nóng cho hệ thống gia nhiệt.
Đặc thù của hệ thống dầu tải nhiệt là dầu phải liên tục di chuyển qua đường ống và các thiết bị sử dụng nhiệt. RY80-50-250 cung cấp năng lượng thủy lực để duy trì quá trình tuần hoàn này.
Một ưu điểm đáng chú ý của RY80-50-250 là khả năng đạt cột áp 72 m tại lưu lượng 60 m³/h.
Trong hệ thống gia nhiệt của nhà máy nhựa hoặc cao su, dầu tải nhiệt phải đi qua nhiều đoạn đường ống, van và thiết bị công nghệ. Các thành phần này tạo ra tổn thất áp suất.
Cột áp 72 m cung cấp năng lượng cần thiết để dòng dầu vượt qua các trở lực của hệ thống và tiếp tục tuần hoàn.
Do đó, khi hệ thống có yêu cầu tương ứng với điểm làm việc 60 m³/h – 72 m, RY80-50-250 có thể đảm nhận vai trò bơm tuần hoàn chính.
Một yếu tố quan trọng khi ứng dụng Bơm dầu truyền nhiệt RY80-50-250 trong ngành sản xuất nhựa và cao su là khả năng làm việc với môi chất có nhiệt độ cao.
Dòng bơm RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, có tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất theo thiết kế của dòng bơm không vượt quá 350°C.
Điều này phù hợp với đặc tính của các hệ thống tuần hoàn dầu tải nhiệt công nghiệp, nơi bơm phải hoạt động liên tục trong môi trường nhiệt độ cao.
Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống.
Đối với nhà máy sản xuất nhựa và cao su, đặc điểm này giúp hệ thống bơm gọn hơn vì không phải bố trí riêng một mạch nước làm mát cho bơm. Số lượng đường ống và thiết bị phụ trợ liên quan đến làm mát cũng được giảm bớt.
Đây là lợi thế khi bơm được bố trí trong hệ thống dầu nóng cần hoạt động thường xuyên và yêu cầu công tác vận hành tương đối đơn giản.

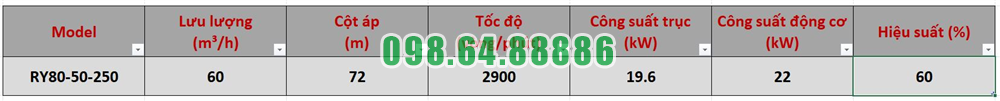

Tại điểm làm việc 60 m³/h và 72 m, RY80-50-250 có công suất trục khoảng 19,6 kW và sử dụng động cơ 22 kW.
Động cơ truyền chuyển động qua khớp nối mềm tới trục bơm, làm bánh công tác quay ở khoảng 2.900 vòng/phút. Bánh công tác truyền năng lượng cho dầu tải nhiệt, tạo ra lưu lượng và cột áp cần thiết cho hệ thống.
Đối với dây chuyền sản xuất nhựa và cao su, khả năng duy trì ổn định tốc độ và công suất truyền động có ý nghĩa trực tiếp tới sự liên tục của vòng tuần hoàn dầu nóng.
Trong các hệ thống gia nhiệt công nghiệp, bơm tuần hoàn thường phải hoạt động trong thời gian dài. Vì vậy, ngoài lưu lượng và cột áp, độ ổn định cơ khí của cụm bơm cũng rất quan trọng.
RY80-50-250 sử dụng kết cấu bơm và động cơ lắp đồng tâm trên cùng bệ máy, truyền động qua khớp nối mềm. Cụm ổ trục có nhiệm vụ đỡ và định vị rôto, trong khi bộ làm kín hạn chế dầu rò rỉ ra ngoài theo trục.
Khi được lắp đặt, căn chỉnh và bôi trơn đúng yêu cầu, kết cấu này phù hợp với nhiệm vụ tuần hoàn dầu tải nhiệt liên tục trong dây chuyền nhựa và cao su.
Hiệu quả của Bơm dầu truyền nhiệt RY80-50-250 trong ngành sản xuất nhựa và cao su phụ thuộc nhiều vào điều kiện vận hành.
Trước khi bơm dầu nóng, cụm bơm phải được gia nhiệt từ từ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Bơm cũng phải được mồi đầy môi chất trước khi khởi động, đường hút cần thông thoáng và chiều quay phải chính xác. Khi quan sát từ phía khớp nối, trục bơm quay theo chiều kim đồng hồ.
Trong quá trình hoạt động cần theo dõi lưu lượng, áp suất cửa xả, độ rung, nhiệt độ ổ trục và nhiệt độ thân bơm. Đây là những yếu tố trực tiếp ảnh hưởng đến khả năng duy trì ổn định vòng tuần hoàn dầu tải nhiệt.
Ứng dụng Bơm dầu truyền nhiệt RY80-50-250 trong ngành sản xuất nhựa và cao su tập trung chủ yếu vào nhiệm vụ tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp.
Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 có khả năng duy trì dòng dầu nóng tuần hoàn qua hệ thống có trở lực tương đối lớn. Khả năng làm việc với môi chất nhiệt độ cao và thiết kế tản nhiệt tự nhiên cũng giúp bơm phù hợp với đặc thù của hệ thống dầu tải nhiệt trong các nhà máy nhựa và cao su.
Giá trị chính của RY80-50-250 trong hai ngành này nằm ở khả năng duy trì dòng dầu tải nhiệt ổn định, liên tục và đủ cột áp để đưa nhiệt tới các khu vực sử dụng nhiệt trong dây chuyền sản xuất

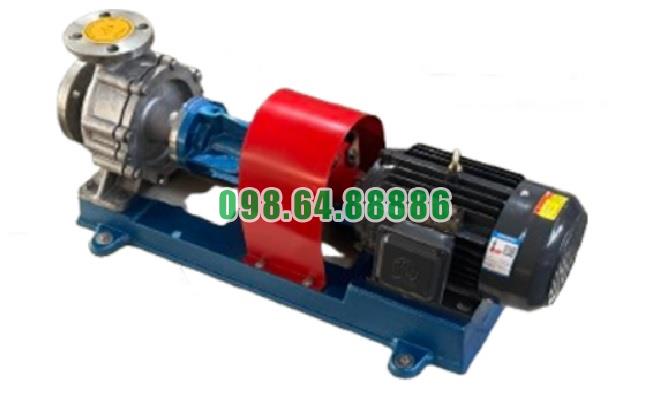

Bơm dầu nhiệt độ cao RY80-50-250 lưu lượng 60 m3/h, cột áp 72 m, công suất 22 kW
