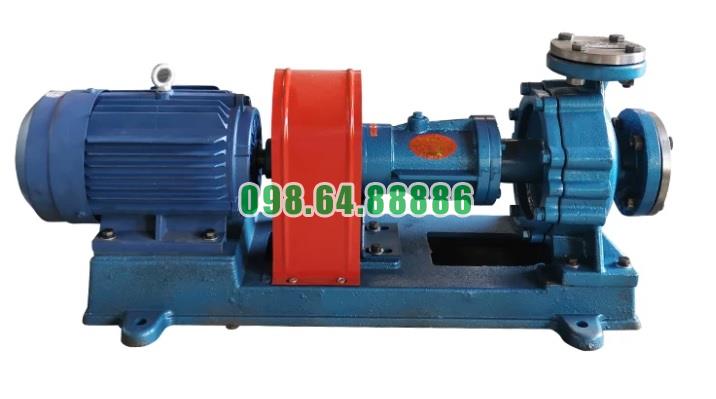

Bơm dầu nóng RY25-25-160 lưu lượng 3 m3/h, công suất 1.5 kW, cột áp 27 m, tốc độ 2.900 vòng/phút

Nguyên lý tản nhiệt bảo vệ phớt làm kín trên Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 sử dụng bộ làm kín gồm bộ chèn làm kín packing kết hợp với phớt dầu cao su chịu nhiệt. Cụm làm kín được bố trí quanh trục bơm, tại khu vực chuyển tiếp giữa buồng bơm chứa dầu nóng và thân ổ trục.

Do phải làm việc gần môi chất có nhiệt độ cao, phớt làm kín dễ bị ảnh hưởng bởi nhiệt truyền từ thân bơm, nắp bơm và trục quay. Bơm RY25-25-160 không sử dụng nước làm mát mà áp dụng nguyên lý tản nhiệt tự nhiên để hạn chế nhiệt tích tụ quanh cụm làm kín, qua đó hỗ trợ bảo vệ packing, phớt dầu và bề mặt trục.

Vị trí của phớt làm kín trong vùng truyền nhiệt

Dầu nóng được chứa và vận chuyển bên trong thân bơm. Bánh công tác quay trong buồng bơm, còn trục bơm đi xuyên qua nắp bơm để truyền chuyển động từ động cơ đến bánh công tác.

Tại vị trí trục đi qua nắp bơm luôn tồn tại khe hở giữa phần quay và phần đứng yên. Bộ chèn packing được bố trí tại khu vực này để hạn chế dầu nóng rò rỉ dọc theo trục. Phớt dầu chịu nhiệt được lắp phía sau nhằm tăng khả năng làm kín và bảo vệ khoang ổ trục.

Vì nằm gần buồng dầu nóng, cụm làm kín chịu nhiệt theo ba hướng chính:

• Nhiệt truyền trực tiếp từ nắp bơm.
• Nhiệt truyền dọc theo trục từ bánh công tác.
• Nhiệt phát sinh do ma sát giữa trục và bộ chèn làm kín.

Nguyên lý tản nhiệt của Bơm dầu truyền nhiệt RY25-25-160 tập trung vào việc hạn chế ba nguồn nhiệt này tích tụ tại vị trí phớt.

Nhiệt được phát tán qua nắp bơm và bề mặt kim loại

Nắp bơm là bộ phận nằm giữa thân bơm và cụm ổ trục. Khi dầu nóng truyền nhiệt sang thân và nắp bơm, phần nhiệt này tiếp tục lan qua các bề mặt kim loại.

Bề mặt bên ngoài của nắp bơm tiếp xúc trực tiếp với không khí. Nhiệt từ nắp bơm được phát tán ra môi trường thông qua đối lưu tự nhiên và bức xạ nhiệt.

Nhờ quá trình này, một phần nhiệt được giải phóng trước khi truyền sâu vào vùng lắp bộ chèn và phớt dầu. Nắp bơm vừa có nhiệm vụ khép kín buồng bơm, vừa đóng vai trò là vùng trung gian phân tán nhiệt.

Hiệu quả tản nhiệt phụ thuộc nhiều vào diện tích bề mặt tiếp xúc với không khí và mức độ thông thoáng xung quanh bơm. Khi bề mặt nắp bơm sạch và không bị che kín, nhiệt có thể thoát ra môi trường thuận lợi hơn.

Khoảng cách kết cấu giúp giảm nhiệt truyền đến phớt

Bơm dầu truyền nhiệt RY25-25-160 sử dụng kết cấu đỡ một phía, trong đó thân bơm, nắp bơm, giá đỡ và thân ổ trục được bố trí liên tiếp theo chiều trục.

Cách bố trí này tạo khoảng cách giữa buồng dầu nóng và cụm ổ bi. Phớt làm kín nằm trong vùng chuyển tiếp, không bị bao kín trong một khoang nhiệt lớn và cũng không tiếp xúc trực tiếp với dầu bôi trơn ổ bi.

Nhiệt từ thân bơm muốn truyền đến phần phía sau phải đi qua nhiều chi tiết trung gian. Trong quá trình đó, nhiệt liên tục được phát tán ra không khí qua nắp bơm, giá đỡ và thân ổ trục.

Việc kéo dài đường truyền nhiệt giúp giảm tốc độ tăng nhiệt tại khu vực phớt làm kín. Đây là nguyên lý quan trọng giúp bơm vận chuyển dầu nóng mà không cần bố trí khoang nước làm mát riêng quanh cụm phớt.

Giá đỡ tạo vùng tản nhiệt trung gian

Giá đỡ nằm giữa nắp bơm và thân ổ trục. Ngoài chức năng giữ ổn định cụm trục, giá đỡ còn tạo ra một vùng không gian giúp nhiệt phân tán tự nhiên.

Nhiệt truyền từ nắp bơm sang giá đỡ sẽ được giải phóng qua bề mặt kim loại tiếp xúc với không khí. Nhờ đó, nhiệt không truyền toàn bộ và ngay lập tức về phía phớt dầu và ổ bi.

Vùng giá đỡ cũng giúp phần thân bơm nóng không áp sát trực tiếp vào thân ổ trục. Khoảng cách này làm giảm hiện tượng tích nhiệt tập trung quanh cụm làm kín.

Hạn chế nhiệt truyền dọc theo trục bơm

Trục bơm nối trực tiếp với bánh công tác nên có thể dẫn nhiệt từ buồng dầu nóng về phía cụm làm kín. Tuy nhiên, chiều dài đoạn trục từ bánh công tác đến thân ổ trục giúp nhiệt được phân bố dần thay vì tập trung tại một điểm.

Trên đường truyền này, trục đi qua bộ chèn làm kín, nắp bơm và khoảng không gian phía giá đỡ. Các bộ phận kim loại xung quanh tiếp nhận một phần nhiệt rồi phát tán ra môi trường.

Nhờ vậy, nhiệt độ tại vị trí phớt dầu phía sau được hạn chế hơn so với trường hợp phớt được bố trí sát bánh công tác hoặc sát buồng dầu nóng.

Thiết kế này không ngăn hoàn toàn sự truyền nhiệt qua trục, nhưng giúp giảm mức độ và tốc độ truyền nhiệt đến cụm làm kín.

Bộ chèn packing kiểm soát nhiệt do ma sát

Bộ chèn packing ôm quanh trục bơm để hạn chế dầu nóng rò rỉ. Khi trục quay ở tốc độ 2.900 vòng/phút, bề mặt trục và packing phát sinh ma sát.

Nếu packing được ép quá chặt, lực ma sát tăng lên, làm nhiệt độ tại buồng làm kín tăng nhanh. Nhiệt do ma sát kết hợp với nhiệt từ dầu nóng có thể làm packing chai cứng, làm mòn trục và ảnh hưởng đến phớt dầu phía sau.

Nếu packing quá lỏng, dầu nóng có thể rò rỉ nhiều dọc theo trục. Vì vậy, packing phải được ép ở mức phù hợp để vừa duy trì khả năng làm kín, vừa không tạo ra lượng nhiệt ma sát quá lớn.

Ở giai đoạn chạy rà ban đầu, cụm làm kín có thể xuất hiện lượng rò rỉ nhẹ. Không nên siết packing quá mức chỉ để loại bỏ hoàn toàn rò rỉ ngay lập tức, vì điều đó có thể làm nhiệt độ vùng làm kín tăng cao.

Phớt dầu cao su chịu nhiệt tạo lớp bảo vệ phía sau

Phớt dầu cao su chịu nhiệt được sử dụng cùng với bộ chèn packing. Phớt dầu không phải là bộ phận trực tiếp tạo ra quá trình tản nhiệt nhưng là chi tiết được hưởng lợi từ kết cấu tản nhiệt tự nhiên của bơm.

Khi nhiệt từ thân bơm và trục đã được phân tán qua nắp bơm, giá đỡ và không khí xung quanh, nhiệt độ tác động đến phớt dầu sẽ được hạn chế.

Vật liệu chịu nhiệt giúp phớt duy trì độ đàn hồi và khả năng tiếp xúc với bề mặt trục trong điều kiện nhiệt độ cao. Tuy nhiên, khả năng chịu nhiệt của vật liệu không thể thay thế cho việc tản nhiệt đúng cách.

Nếu nhiệt tích tụ kéo dài, phớt vẫn có thể bị chai cứng, mất đàn hồi hoặc biến dạng mép làm kín. Vì vậy, vật liệu chịu nhiệt và kết cấu tản nhiệt phải phối hợp đồng thời.

Tản nhiệt tự nhiên thay thế hệ thống nước làm mát

Ở một số loại bơm dầu nóng, nước được dẫn qua khoang làm mát để giảm nhiệt quanh ổ trục hoặc cụm làm kín. Bơm dầu truyền nhiệt RY25-25-160 không sử dụng phương pháp này.

Thay vào đó, nhiệt được kiểm soát bằng:

• Khoảng cách giữa thân bơm và thân ổ trục.
• Nắp bơm làm vùng chuyển tiếp nhiệt.
• Giá đỡ giúp kéo dài đường truyền nhiệt.
• Các bề mặt kim loại phát tán nhiệt ra không khí.
• Packing được điều chỉnh với lực ép phù hợp.
• Phớt dầu sử dụng vật liệu chịu nhiệt.

Cơ chế này giúp cụm bơm không cần đường cấp nước, đường hồi nước hoặc khoang làm mát riêng. Khả năng bảo vệ phớt phụ thuộc trực tiếp vào độ thông thoáng và tình trạng lắp đặt của bơm.

Gia nhiệt từ từ giúp bảo vệ phớt làm kín

Trước khi vận chuyển dầu nóng, thân bơm cần được gia nhiệt sơ bộ. Việc tăng nhiệt từ từ giúp thân bơm, nắp bơm, trục và cụm làm kín giãn nở đồng đều.

Nếu dầu quá nóng đi vào thân bơm đang nguội, các chi tiết có thể giãn nở với tốc độ khác nhau. Sự chênh lệch này làm thay đổi khe hở tại vị trí trục và bộ chèn, khiến phớt chịu tải không đều.

Gia nhiệt từ từ giúp:

• Hạn chế biến dạng nhiệt của nắp bơm.
• Giảm thay đổi đột ngột tại khe hở làm kín.
• Tránh packing bị ép chặt do giãn nở không đồng đều.
• Giảm nguy cơ mép phớt bị biến dạng.
• Duy trì vị trí đồng tâm của trục trong giai đoạn tăng nhiệt.

Đây là yếu tố quan trọng để nguyên lý tản nhiệt tự nhiên bảo vệ phớt đạt hiệu quả.

Độ đồng tâm ảnh hưởng trực tiếp đến nhiệt độ phớt

Khi trục bơm và trục động cơ không đồng tâm, trục sẽ tạo chuyển động lệch tại vị trí làm kín. Packing và mép phớt phải chịu ma sát không đều theo chu vi.

Ma sát lệch tâm tạo ra các điểm nóng cục bộ trên bề mặt trục và phớt. Trong trường hợp này, khả năng tản nhiệt tự nhiên có thể không đủ để bù lại lượng nhiệt phát sinh bất thường.

Căn chỉnh đồng tâm chính xác giúp trục quay đều trong lòng bộ làm kín, giảm ma sát và phân bố nhiệt đồng đều hơn. Đây là điều kiện cần thiết để bảo vệ tuổi thọ của packing và phớt dầu.

Điều kiện duy trì khả năng tản nhiệt bảo vệ phớt

Giữ khu vực quanh cụm làm kín thông thoáng

Không che kín nắp bơm, giá đỡ hoặc thân ổ trục. Không gian thông thoáng cho phép không khí lưu chuyển quanh bề mặt kim loại và mang nhiệt ra ngoài.

Vệ sinh bề mặt bơm

Lớp dầu bẩn, bụi hoặc cặn bám dày trên nắp bơm và giá đỡ có thể làm giảm khả năng phát tán nhiệt. Bề mặt bơm cần được vệ sinh định kỳ.

Điều chỉnh packing đúng mức

Packing không được ép quá chặt hoặc để quá lỏng. Lực ép phù hợp giúp hạn chế rò rỉ mà không làm tăng nhiệt ma sát quá mức.

Kiểm tra bề mặt trục

Trục tại vị trí tiếp xúc với packing và phớt phải nhẵn, không có rãnh xước hoặc độ đảo lớn. Bề mặt trục hư hỏng sẽ làm tăng ma sát và phá hỏng mép phớt.

Theo dõi nhiệt độ vùng làm kín

Nếu khu vực nắp bơm hoặc thân ổ trục nóng lên bất thường, cần kiểm tra ngay tình trạng đồng tâm, lực ép packing, bôi trơn ổ bi và độ thông thoáng xung quanh bơm.

Nguyên lý tản nhiệt bảo vệ phớt làm kín trên Bơm dầu truyền nhiệt RY25-25-160 dựa trên việc phát tán nhiệt tự nhiên qua nắp bơm, giá đỡ, thân ổ trục và các bề mặt kim loại tiếp xúc với không khí.

Khoảng cách giữa buồng dầu nóng và cụm ổ trục giúp kéo dài đường truyền nhiệt, hạn chế nhiệt tập trung tại bộ chèn packing và phớt dầu. Đồng thời, packing được điều chỉnh đúng độ ép và phớt dầu sử dụng vật liệu chịu nhiệt để duy trì khả năng làm kín trong điều kiện vận hành với dầu nóng.

Để cơ chế này hoạt động hiệu quả, bơm phải được gia nhiệt từ từ, trục được căn chỉnh đồng tâm, khu vực tản nhiệt luôn thông thoáng và bộ chèn không được siết quá chặt.

Những ưu điểm nổi bật giúp Bơm dầu truyền nhiệt RY25-25-160 được ưa chuộng

Bơm dầu truyền nhiệt RY25-25-160 là dòng bơm ly tâm chuyên dùng để tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp. Với lưu lượng 3 m³/h, cột áp 27 m, công suất động cơ 1,5 kW và tốc độ quay 2.900 vòng/phút, sản phẩm đáp ứng tốt nhu cầu vận chuyển dầu truyền nhiệt ở quy mô nhỏ và vừa.

Những ưu điểm nổi bật giúp Bơm dầu truyền nhiệt RY25-25-160 được ưa chuộng tập trung ở khả năng chịu nhiệt, hiệu quả tuần hoàn dầu, kết cấu gọn và mức công suất phù hợp.

Khả năng vận chuyển dầu truyền nhiệt ở nhiệt độ cao

Ưu điểm quan trọng của Bơm dầu truyền nhiệt RY25-25-160 là khả năng làm việc với dầu tải nhiệt có nhiệt độ cao. Bơm được thiết kế cho môi trường gia nhiệt công nghiệp, nơi chất lỏng tuần hoàn liên tục giữa lò dầu, thiết bị trao đổi nhiệt và khu vực sử dụng nhiệt.

Các bộ phận như thân bơm, bánh công tác, trục và cụm làm kín được bố trí phù hợp với sự thay đổi nhiệt độ trong quá trình vận hành. Nhờ đó, bơm có thể duy trì dòng dầu tuần hoàn ổn định khi hệ thống được gia nhiệt đúng quy trình.

Lưu lượng phù hợp với hệ thống quy mô nhỏ

Bơm dầu truyền nhiệt RY25-25-160 đạt lưu lượng 3 m³/h, tương đương khoảng 50 lít/phút. Mức lưu lượng này phù hợp với những hệ thống không yêu cầu lượng dầu tuần hoàn quá lớn.

Việc lựa chọn đúng lưu lượng giúp tránh tình trạng sử dụng bơm quá lớn so với nhu cầu thực tế. Bơm có thể cung cấp lượng dầu vừa đủ cho thiết bị gia nhiệt, hạn chế lãng phí công suất và giúp hệ thống vận hành dễ kiểm soát hơn.

Cột áp 27 m giúp dầu tuần hoàn ổn định

Cột áp 27 m giúp Bơm dầu truyền nhiệt RY25-25-160 tạo đủ năng lượng để đưa dầu qua đường ống, van, cút nối và các thiết bị trao đổi nhiệt trong hệ thống.

Khả năng tạo cột áp tương đối tốt so với lưu lượng 3 m³/h giúp bơm phù hợp với những hệ thống có đường ống dài, nhiều phụ kiện hoặc có mức tổn thất áp suất nhất định. Dầu truyền nhiệt nhờ đó được duy trì tuần hoàn đều giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.

Công suất động cơ 1,5 kW hợp lý

Bơm sử dụng động cơ công suất 1,5 kW, phù hợp với lưu lượng và cột áp thiết kế. Mức công suất này đáp ứng khả năng truyền động cho bánh công tác mà không cần sử dụng động cơ quá lớn.

Công suất vừa phải mang lại một số lợi ích như:

• Giảm điện năng tiêu thụ so với bơm công suất lớn hơn nhu cầu.
• Thuận tiện khi lắp đặt trong hệ thống nhỏ và vừa.
• Giảm yêu cầu đối với thiết bị điện điều khiển.
• Dễ thay thế và bảo dưỡng động cơ khi cần thiết.

Đây là một trong những ưu điểm thực tế giúp Bơm dầu truyền nhiệt RY25-25-160 được lựa chọn cho nhiều thiết bị gia nhiệt độc lập.

Tốc độ quay cao tạo dòng dầu liên tục

Tốc độ quay 2.900 vòng/phút giúp bánh công tác truyền năng lượng nhanh cho dầu truyền nhiệt. Dầu đi vào tâm bánh công tác, sau đó được đẩy ra phía ngoài và đưa đến cửa xả.

Tốc độ quay này hỗ trợ bơm tạo được cột áp 27 m trong khi vẫn duy trì lưu lượng 3 m³/h. Dòng dầu được tuần hoàn liên tục giúp nhiệt lượng phân bố đều hơn trong hệ thống, hạn chế tình trạng dầu lưu lại quá lâu tại một khu vực.

Kết cấu gọn, thuận tiện khi bố trí

Bơm dầu truyền nhiệt RY25-25-160 có kích thước cửa hút và cửa xả nhỏ, phù hợp với hệ thống đường ống có đường kính tương ứng. Kết cấu bơm gọn giúp tiết kiệm diện tích lắp đặt và thuận tiện khi bố trí cạnh lò dầu, máy ép nhiệt hoặc thiết bị trao đổi nhiệt.

Bơm và động cơ được liên kết trên cùng bệ máy thông qua khớp nối. Cách bố trí này giúp cụm bơm ổn định, dễ kiểm tra độ đồng tâm và thuận tiện khi tháo động cơ hoặc cụm rôto để bảo dưỡng.

Không cần hệ thống làm mát bằng nước riêng

Một ưu điểm nổi bật khác của dòng bơm RY là cơ chế tản nhiệt tự nhiên. Thiết kế này giúp giảm sự phụ thuộc vào hệ thống nước làm mát riêng cho bơm.

Việc không phải bố trí thêm đường nước làm mát giúp:

• Đơn giản hóa hệ thống đường ống.
• Giảm số lượng van và phụ kiện cần lắp đặt.
• Hạn chế nguy cơ rò rỉ nước tại khu vực bơm dầu nóng.
• Giảm chi phí vận hành và bảo dưỡng.
• Thuận tiện khi lắp bơm tại khu vực không có nguồn nước làm mát.

Đây là ưu điểm đáng chú ý đối với các hệ thống cần thiết kế gọn và dễ vận hành.

Khả năng truyền động ổn định

Bơm dầu truyền nhiệt RY25-25-160 sử dụng khớp nối mềm để truyền mô-men từ động cơ đến trục bơm. Khớp nối giúp truyền chuyển động ổn định và hỗ trợ hạn chế ảnh hưởng của sai lệch nhỏ giữa hai trục.

Khi cụm bơm được căn chỉnh đúng kỹ thuật, bánh công tác quay cân bằng, độ rung giảm và tải tác động lên ổ bi được phân bố đều hơn. Điều này góp phần duy trì lưu lượng, cột áp và độ ổn định trong quá trình vận hành liên tục.

Dễ kiểm tra và bảo dưỡng

Kết cấu của Bơm dầu truyền nhiệt RY25-25-160 gồm các bộ phận chính như thân bơm, nắp bơm, bánh công tác, trục, ổ bi và bộ làm kín. Các bộ phận được lắp thành từng cụm, tạo điều kiện thuận lợi cho việc tháo kiểm tra.

Khi cần bảo dưỡng, người vận hành có thể kiểm tra riêng từng vị trí như:

• Bánh công tác và các rãnh cánh.
• Trục bơm và vị trí lắp ổ bi.
• Cụm ổ trục.
• Bộ chèn làm kín và phớt dầu.
• Khớp nối giữa bơm và động cơ.

Khả năng tháo lắp tương đối thuận tiện giúp giảm thời gian kiểm tra và hỗ trợ thay thế các chi tiết bị mòn.

Phù hợp với nhiều thiết bị gia nhiệt

Nhờ lưu lượng 3 m³/h, cột áp 27 m và công suất 1,5 kW, Bơm dầu truyền nhiệt RY25-25-160 phù hợp với nhiều hệ thống tuần hoàn dầu nóng có quy mô vừa phải.

Bơm có thể được lựa chọn cho:

• Máy ép nhiệt.
• Thiết bị gia nhiệt khuôn.
• Máy cán và máy sấy.
• Nồi dầu tải nhiệt quy mô nhỏ.
• Thiết bị trao đổi nhiệt.
• Dây chuyền chế biến thực phẩm.
• Thiết bị ngành nhựa, cao su và dệt nhuộm.

Sự phù hợp với nhiều thiết bị giúp model RY25-25-160 trở thành lựa chọn linh hoạt trong các hệ thống cần tuần hoàn dầu truyền nhiệt.

Chi phí đầu tư và vận hành phù hợp

Bơm RY25-25-160 sử dụng động cơ 1,5 kW và có kết cấu không quá phức tạp. Điều này giúp hạn chế chi phí đầu tư vào động cơ, thiết bị điện và hệ thống phụ trợ.

Trong quá trình sử dụng, bơm không cần hệ thống làm mát bằng nước riêng, đồng thời các chi tiết chính có thể kiểm tra và thay thế độc lập. Khi bơm được lựa chọn đúng điểm làm việc, chi phí điện năng và bảo dưỡng cũng được kiểm soát tốt hơn.

Những ưu điểm nổi bật giúp Bơm dầu truyền nhiệt RY25-25-160 được ưa chuộng gồm khả năng vận chuyển dầu nóng, lưu lượng 3 m³/h phù hợp, cột áp 27 m, động cơ 1,5 kW tiết kiệm và tốc độ quay 2.900 vòng/phút giúp duy trì dòng dầu liên tục.

Bên cạnh đó, kết cấu gọn, khả năng tản nhiệt tự nhiên, truyền động qua khớp nối mềm và việc bảo dưỡng tương đối thuận tiện giúp bơm đáp ứng tốt yêu cầu của các hệ thống gia nhiệt nhỏ và vừa. Đây là model phù hợp khi cần một thiết bị tuần hoàn dầu nóng có thông số vừa phải, dễ bố trí và vận hành ổn định.
