Bơm dầu truyền nhiệt RY100-65-200A hoạt động theo nguyên tắc của bơm ly tâm. Động cơ truyền chuyển động quay qua khớp nối đến trục bơm, làm bánh công tác quay với tốc độ khoảng 2.900 vòng/phút. Khi bánh công tác quay, dầu truyền nhiệt được hút vào theo hướng trục, nhận năng lượng từ bánh công tác rồi được đẩy ra cửa xả theo hướng tâm.
Dầu truyền nhiệt đi vào bơm qua cửa hút bố trí theo hướng trục. Khi bánh công tác quay, vùng áp suất thấp được hình thành tại khu vực tâm bánh công tác, tạo điều kiện để dầu liên tục đi vào bên trong bơm.
Để quá trình hút diễn ra ổn định, thân bơm phải được mồi đầy môi chất trước khi khởi động và cần hạn chế không khí còn lại trong hệ thống.
Sau khi đi vào tâm bánh công tác, dầu được các cánh bơm dẫn chuyển động theo bánh công tác. Năng lượng cơ học từ động cơ được truyền sang dòng dầu, làm tăng vận tốc và áp suất của môi chất.
Với model RY100-65-200A, bơm làm việc ở điểm thông số điển hình gồm lưu lượng 94 m³/h và cột áp 44 m.
Sau khi nhận năng lượng từ bánh công tác, dầu chuyển động ra phía ngoài và đi vào khoang thân bơm. Tại đây, một phần động năng được chuyển thành áp năng trước khi dầu đi ra cửa xả.
Cửa xả của bơm được bố trí theo hướng tâm và theo phương thẳng đứng, phù hợp với kết cấu đặc trưng của dòng RY.
Động cơ công suất 22 kW truyền mô-men qua khớp nối mềm đến trục bơm. Trục tiếp tục truyền chuyển động đến bánh công tác.
Độ đồng tâm giữa trục động cơ và trục bơm có ảnh hưởng trực tiếp đến khả năng vận hành. Nếu lệch tâm, bơm có thể rung, nóng ổ bi và tăng ma sát trong cụm rôto.
Khi bơm dầu nóng, RY100-65-200A cần được gia nhiệt sơ bộ trước khi vận hành. Việc tăng nhiệt từ từ giúp thân bơm, trục và các chi tiết bên trong giãn nở đồng đều hơn, hạn chế kẹt rôto và rung động bất thường.
Trong quá trình làm việc, dầu cần được duy trì lưu thông qua bơm và không nên để lưu lượng xuống quá thấp so với mức thiết kế.
Bơm dầu truyền nhiệt RY100-65-200A hoạt động theo nguyên tắc ly tâm. Động cơ làm quay trục và bánh công tác, dầu được hút vào theo hướng trục, nhận năng lượng trong bánh công tác rồi được đẩy ra cửa xả theo hướng tâm.
Nguyên tắc làm việc này giúp bơm tạo được lưu lượng 94 m³/h, cột áp 44 m ở tốc độ 2.900 vòng/phút, phù hợp cho các hệ thống tuần hoàn dầu truyền nhiệt công nghiệp.
Bơm dầu truyền nhiệt RY100-65-200A hoạt động theo nguyên tắc bơm ly tâm, trong đó bánh công tác quay để truyền năng lượng cho dầu truyền nhiệt, tạo dòng chảy liên tục từ cửa hút sang cửa xả.
Khi động cơ khởi động, chuyển động quay được truyền qua khớp nối mềm tới trục bơm. Trục bơm làm bánh công tác quay với tốc độ khoảng 2.900 vòng/phút.
Dầu truyền nhiệt đi vào bơm theo cửa hút hướng trục. Khi dầu đi tới tâm bánh công tác, các cánh bơm truyền năng lượng cho dòng chất lỏng và đẩy dầu ra phía ngoài theo chuyển động quay.
Quá trình này tạo ra sự chênh lệch áp suất giữa cửa hút và cửa xả, nhờ đó dầu liên tục được hút vào bơm và đẩy vào hệ thống tuần hoàn.
Khi bánh công tác quay, vùng áp suất thấp hình thành tại khu vực cửa hút. Dầu từ đường ống hút đi vào tâm bánh công tác.
Sau đó, dầu được bánh công tác gia tốc và đẩy ra cửa xả theo phương hướng tâm. Năng lượng cơ học từ động cơ được chuyển thành năng lượng của dòng dầu, giúp dầu tiếp tục lưu thông qua đường ống và thiết bị sử dụng nhiệt.
Với model RY100-65-200A, điểm làm việc được xác định với lưu lượng 94 m³/h, cột áp 44 m, tốc độ quay 2.900 vòng/phút và động cơ 22 kW.
Bánh công tác là bộ phận chính tạo ra lưu lượng và cột áp của bơm. Khi quay, bánh công tác làm tăng vận tốc của dầu và tạo điều kiện để dòng dầu được đẩy sang phía cửa xả.
Ký hiệu A trong model RY100-65-200A thể hiện bánh công tác đã được tiện giảm đường kính lần thứ nhất. Cấu hình này tương ứng với điểm làm việc 94 m³/h và 44 m cột áp.
Động cơ và bơm được lắp đồng tâm trên cùng bệ máy và truyền động qua khớp nối mềm.
Khớp nối truyền mô-men từ động cơ sang trục bơm, còn trục bơm truyền chuyển động trực tiếp tới bánh công tác. Khi quan sát từ phía khớp nối, chiều quay đúng của bơm là theo chiều kim đồng hồ.
Độ đồng tâm giữa trục bơm và trục động cơ cần được duy trì tốt để bơm hoạt động ổn định và hạn chế rung động.
Để nguyên tắc ly tâm hoạt động ổn định, thân bơm cần được điền đầy môi chất trước khi khởi động.
Trong quá trình mồi, cần quay khớp nối bằng tay để hỗ trợ đẩy không khí ra khỏi thân bơm. Nếu trong bơm còn nhiều không khí, khả năng tạo dòng và tạo áp sẽ bị ảnh hưởng.
RY100-65-200A được sử dụng trong hệ thống dầu truyền nhiệt nên trước khi làm việc ở nhiệt độ cao, bơm cần được gia nhiệt từ từ.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Việc gia nhiệt từ từ giúp các chi tiết cơ khí giãn nở ổn định, hạn chế biến dạng và ma sát bất thường trong quá trình bơm dầu nóng.
Bơm dầu truyền nhiệt RY100-65-200A hoạt động theo nguyên tắc bơm ly tâm. Động cơ làm bánh công tác quay, tạo vùng áp suất thấp ở cửa hút và truyền năng lượng cho dầu để đẩy dầu ra cửa xả.
Với lưu lượng 94 m³/h, cột áp 44 m và tốc độ 2.900 vòng/phút, bơm tạo dòng tuần hoàn dầu truyền nhiệt liên tục trong hệ thống. Để nguyên tắc hoạt động này được duy trì ổn định, bơm cần được mồi đầy dầu, quay đúng chiều, căn chỉnh đồng tâm và gia nhiệt đúng yêu cầu trước khi vận hành ở nhiệt độ cao.

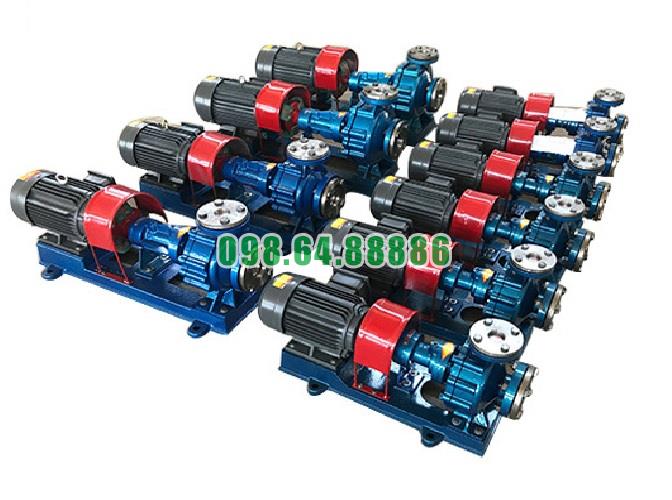

Bơm dầu nóng RY100-65-200A lưu lượng 94 m3/h, cột áp 44 m, công suất 22 kW
