Bơm dầu truyền nhiệt RY80-50-250A có điểm làm việc công bố gồm lưu lượng 43 m³/h, cột áp 60 m, tốc độ 2.900 vòng/phút, công suất trục 12,80 kW, công suất động cơ 15 kW và hiệu suất 55%.
Nếu tập trung riêng vào hiệu suất năng lượng, đây là các thông số quan trọng nhất để đánh giá mức độ chuyển đổi công suất đầu vào thành năng lượng thủy lực phục vụ quá trình tuần hoàn dầu tải nhiệt.
Hiệu suất công bố của Bơm dầu truyền nhiệt RY80-50-250A là 55%.
Có thể hiểu đơn giản rằng tại điểm làm việc được nhà sản xuất đưa ra, khoảng 55% công suất cơ trên trục được chuyển thành năng lượng thủy lực hữu ích cho dòng dầu.
Phần năng lượng còn lại bị tổn hao qua các yếu tố như:
Hiệu suất 55% cho thấy RY80-50-250A không phải là model có hiệu suất cao nhất trong bảng thông số của dòng RY, nhưng vẫn nằm trong vùng làm việc mà nhà sản xuất công bố cho model này.
Tại điểm làm việc 43 m³/h và 60 m, công suất trục của RY80-50-250A là 12,80 kW, trong khi động cơ đi kèm có công suất 15 kW.
Điều này tạo ra một khoảng dự phòng giữa công suất mà bơm yêu cầu và công suất danh định của động cơ.
Tỷ lệ giữa công suất trục và công suất động cơ xấp xỉ:
12,80 / 15 × 100 ≈ 85,3%
Điều đó có nghĩa là công suất trục yêu cầu chiếm khoảng 85% công suất định mức của động cơ tại điểm làm việc công bố.
Đây là mức tải tương đối cao nhưng vẫn còn khoảng dự phòng nhất định so với công suất danh định của động cơ.
So với phiên bản RY80-50-250 tiêu chuẩn, RY80-50-250A có hiệu suất thấp hơn một chút.
Các điểm công bố của RY80-50-250 gồm:
Trong khi đó, RY80-50-250A có:
Điều này cho thấy phiên bản A được thiết kế cho vùng lưu lượng và cột áp thấp hơn, đổi lại hiệu suất công bố cũng giảm so với một số điểm làm việc của phiên bản tiêu chuẩn.
Ký hiệu A trong model RY80-50-250A cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất.
Việc giảm đường kính bánh công tác làm thay đổi đặc tính thủy lực của bơm, bao gồm:
Đây là lý do vì sao RY80-50-250A có công suất trục 12,80 kW, thấp hơn đáng kể so với RY80-50-250 tiêu chuẩn, vốn có công suất trục khoảng 18,7–19,6 kW ở các điểm công bố.
Xét về năng lượng tiêu thụ, phiên bản A phù hợp hơn với hệ thống không cần lưu lượng và cột áp lớn như phiên bản tiêu chuẩn.
Hiệu suất 55% chỉ có ý nghĩa tại điểm làm việc mà nhà sản xuất công bố.
Trong thực tế, nếu hệ thống vận hành lệch quá xa khỏi điểm thiết kế, hiệu suất có thể giảm.
Điều này thường xảy ra khi:
Do đó, muốn duy trì hiệu suất năng lượng tốt, điểm làm việc thực tế cần nằm trong vùng đặc tính phù hợp của bơm.
Tài liệu của dòng RY quy định không vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.
Vận hành kéo dài ở lưu lượng quá thấp không chỉ ảnh hưởng đến ổn định thủy lực mà còn làm giảm hiệu quả sử dụng năng lượng.
Khi đó, động cơ vẫn tiêu thụ công suất nhưng lượng dầu được vận chuyển hữu ích giảm, làm tăng mức tiêu hao năng lượng trên mỗi đơn vị lưu lượng.
Nếu hệ thống thường xuyên phải chạy ở lưu lượng thấp, giải pháp phù hợp hơn là lựa chọn bơm có kích thước nhỏ hơn hoặc sử dụng đường bypass để duy trì lưu lượng tối thiểu.
Hiệu suất của Bơm dầu truyền nhiệt RY80-50-250A không chỉ phụ thuộc vào bản thân bơm mà còn phụ thuộc vào hệ thống mà nó phục vụ.
Một hệ thống có trở lực quá lớn sẽ làm tăng yêu cầu cột áp và khiến điểm làm việc dịch chuyển khỏi vùng tối ưu.
Một số yếu tố làm tăng tổn thất năng lượng gồm:
Nếu muốn tối ưu hiệu suất năng lượng, hệ thống đường ống nên được thiết kế sao cho tổn thất áp suất hợp lý và điểm làm việc càng gần vùng hiệu suất cao của bơm càng tốt.
Độ đồng tâm giữa trục bơm và trục động cơ ảnh hưởng trực tiếp đến tổn thất cơ khí.
Nếu hai trục bị lệch tâm, ma sát và tải lên ổ bi tăng, kéo theo:
Vì vậy, căn chỉnh đúng đồng tâm không chỉ giúp tăng tuổi thọ thiết bị mà còn góp phần duy trì hiệu suất năng lượng ổn định.
Ổ bi của bơm cần được bôi trơn đúng chủng loại và đúng lượng.
Thiếu dầu hoặc mỡ bôi trơn sẽ làm tăng ma sát, khiến động cơ phải tiêu thụ nhiều công suất hơn để duy trì tốc độ quay.
Ngược lại, bôi trơn quá mức cũng có thể làm tăng lực cản trong ổ bi.
Do đó, bảo dưỡng đúng quy trình là một phần quan trọng trong việc kiểm soát tiêu thụ năng lượng của RY80-50-250A.
Nếu chỉ dựa trên dữ liệu trong tài liệu kỹ thuật, chưa thể kết luận RY80-50-250A là một model “tiết kiệm năng lượng” theo một tiêu chuẩn hiệu suất cụ thể, vì tài liệu không cung cấp chỉ số so sánh năng lượng, cấp hiệu suất hay tiêu chuẩn MEI/EEI tương ứng.
Tuy nhiên, có thể khẳng định rằng model này được thiết kế cho vùng lưu lượng và cột áp thấp hơn so với RY80-50-250 tiêu chuẩn, nên công suất trục và công suất động cơ cũng thấp hơn.
Với hệ thống có yêu cầu phù hợp khoảng 43 m³/h và 60 m, việc sử dụng RY80-50-250A sẽ hợp lý hơn so với chọn một model công suất lớn hơn rồi phải tiết lưu mạnh bằng van.
Hiệu suất năng lượng của Bơm dầu truyền nhiệt RY80-50-250A được thể hiện qua hiệu suất công bố 55%, công suất trục 12,80 kW và động cơ 15 kW tại điểm làm việc 43 m³/h và 60 m.
Model này có hiệu suất thấp hơn một số điểm làm việc của RY80-50-250 tiêu chuẩn, nhưng đồng thời cũng có yêu cầu công suất thấp hơn đáng kể.
Hiệu quả sử dụng năng lượng của RY80-50-250A phụ thuộc rất lớn vào việc lựa chọn đúng điểm làm việc, duy trì lưu lượng hợp lý, giảm tổn thất đường ống, căn chỉnh chính xác bơm – động cơ và bảo đảm bôi trơn ổ bi đúng yêu cầu.
Vì vậy, khi đánh giá hiệu suất năng lượng của Bơm dầu truyền nhiệt RY80-50-250A, yếu tố quan trọng nhất không chỉ là con số 55%, mà còn là việc model này có được sử dụng đúng với yêu cầu lưu lượng, cột áp và điều kiện vận hành của hệ thống hay không
Bơm dầu truyền nhiệt RY80-50-250A có thể được ứng dụng trong hệ thống sấy công nghiệp sử dụng dầu tải nhiệt làm môi chất truyền nhiệt. Trong cấu hình này, bơm có nhiệm vụ tuần hoàn dầu nóng từ thiết bị gia nhiệt đến bộ trao đổi nhiệt, buồng sấy hoặc thiết bị sử dụng nhiệt, sau đó đưa dầu quay trở lại nguồn gia nhiệt để tiếp tục chu trình.
Với đặc tính chuyên dùng cho dầu nóng, model RY80-50-250A phù hợp với các hệ thống sấy yêu cầu nguồn nhiệt ổn định, tuần hoàn liên tục và nhiệt độ làm việc cao.
Trong hệ thống sấy dùng dầu tải nhiệt, bơm không trực tiếp tạo ra nhiệt mà đảm nhiệm nhiệm vụ vận chuyển môi chất nóng trong vòng tuần hoàn.
Dầu tải nhiệt sau khi được gia nhiệt sẽ được RY80-50-250A đẩy đến bộ trao đổi nhiệt hoặc khu vực gia nhiệt của thiết bị sấy. Tại đây, nhiệt lượng được truyền sang không khí hoặc thiết bị cần sấy. Sau đó dầu nguội hơn quay lại bộ gia nhiệt để tiếp tục được nâng nhiệt.
Nhờ quá trình tuần hoàn liên tục này, hệ thống sấy có thể duy trì nguồn nhiệt ổn định trong suốt thời gian vận hành.

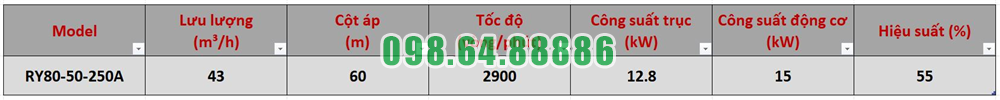

Theo tài liệu kỹ thuật, Bơm dầu truyền nhiệt RY80-50-250A có các thông số chính:
Các thông số này cho thấy RY80-50-250A phù hợp với những hệ thống sấy có yêu cầu tuần hoàn dầu ở mức lưu lượng trung bình và cần cột áp đủ lớn để thắng tổn thất trên đường ống, van, bộ trao đổi nhiệt và các thiết bị trong hệ thống.
Một trong những điểm phù hợp của RY80-50-250A đối với hệ thống sấy công nghiệp là khả năng làm việc với môi chất nhiệt độ cao.
Dòng bơm RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất làm việc theo tài liệu có thể lên tới 350°C.
Điều này phù hợp với các hệ thống sấy dùng dầu tải nhiệt để tạo nguồn nhiệt gián tiếp cho buồng sấy hoặc thiết bị trao đổi nhiệt.
RY80-50-250A có thể được xem xét sử dụng trong nhiều dạng hệ thống sấy công nghiệp có dùng dầu tải nhiệt.
Dầu tải nhiệt được bơm qua bộ trao đổi nhiệt để gia nhiệt cho luồng không khí. Không khí nóng sau đó được đưa vào buồng sấy.
Trong hệ thống này, RY80-50-250A giúp duy trì dòng dầu nóng ổn định qua bộ trao đổi nhiệt.
Bơm có thể được sử dụng trong hệ thống sấy vật liệu công nghiệp khi nguồn nhiệt được truyền gián tiếp qua dầu tải nhiệt.
Vai trò chính của bơm là đưa dầu nóng đến các bề mặt hoặc thiết bị trao đổi nhiệt phục vụ quá trình sấy.
Dòng RY được nhà sản xuất liệt kê trong phạm vi ứng dụng liên quan đến chế biến gỗ. Vì vậy, RY80-50-250A có thể được xem xét trong các hệ thống sấy gỗ sử dụng dầu tải nhiệt, với điều kiện điểm làm việc thực tế phù hợp với đặc tính của bơm.
Một lợi thế quan trọng là bơm được thiết kế chuyên cho dầu truyền nhiệt, phù hợp với môi trường làm việc nhiệt độ cao hơn nhiều so với các loại bơm nước thông thường.
Ngoài ra, dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Điều này giúp cụm bơm có kết cấu đơn giản hơn, giảm đường ống phụ trợ và thuận tiện hơn khi bố trí trong hệ thống sấy công nghiệp.
Trong hệ thống sấy, nhiệt độ ổn định là yếu tố quan trọng ảnh hưởng đến chất lượng sản phẩm và thời gian sấy.
RY80-50-250A giúp duy trì lưu lượng dầu tuần hoàn liên tục giữa thiết bị gia nhiệt và bộ trao đổi nhiệt. Khi lưu lượng dầu được giữ trong vùng làm việc phù hợp, quá trình truyền nhiệt cũng ổn định hơn.
Điều này đặc biệt có ý nghĩa đối với các dây chuyền sấy yêu cầu vận hành liên tục trong thời gian dài.
Hệ thống sấy công nghiệp thường có đường ống, van, bộ trao đổi nhiệt và nhiều phụ kiện gây tổn thất áp suất.
Với cột áp khoảng 60 m, RY80-50-250A có khả năng tạo áp lực tương đối cao cho vòng tuần hoàn dầu. Tuy nhiên, việc lựa chọn bơm vẫn phải dựa trên tổng trở lực thực tế của hệ thống.
Nếu tổng tổn thất áp suất lớn hơn khả năng của bơm tại lưu lượng yêu cầu, hệ thống sẽ không đạt lưu lượng thiết kế. Ngược lại, nếu bơm được chọn quá lớn, điểm làm việc có thể lệch khỏi vùng phù hợp.
Để RY80-50-250A làm việc ổn định trong hệ thống sấy, dầu tải nhiệt phải sạch và không chứa hạt rắn.
Cặn bẩn trong dầu có thể làm tắc bánh công tác, giảm lưu lượng hoặc gây mài mòn các chi tiết bên trong bơm.
Vì vậy, trước khi đưa hệ thống vào vận hành cần súc rửa đường ống và bố trí lưới lọc hoặc bộ lọc tại đường hút.
Khi hệ thống sấy sử dụng dầu nóng ở nhiệt độ cao, RY80-50-250A cần được gia nhiệt sơ bộ trước khi khởi động.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Việc gia nhiệt từ từ giúp hạn chế sốc nhiệt và giúp các chi tiết trong bơm giãn nở đồng đều hơn.
Trong quá trình vận hành hệ thống sấy, không nên để RY80-50-250A làm việc ở lưu lượng quá thấp.
Theo hướng dẫn, bơm không nên vận hành dưới 30% lưu lượng thiết kế. Nếu hệ thống sấy có tải nhiệt thay đổi lớn, có thể cần bố trí đường bypass để duy trì lưu lượng tối thiểu qua bơm.
Điều này giúp hạn chế hiện tượng nóng cục bộ, rung động và làm việc không ổn định.
RY80-50-250A phù hợp khi hệ thống sấy có các đặc điểm:
Nếu các điều kiện trên được đáp ứng, RY80-50-250A có thể là lựa chọn phù hợp cho vòng tuần hoàn dầu của hệ thống sấy.
Khả năng ứng dụng Bơm dầu truyền nhiệt RY80-50-250A cho hệ thống sấy công nghiệp tập trung ở vai trò tuần hoàn dầu tải nhiệt giữa nguồn gia nhiệt và thiết bị sấy.
Với lưu lượng khoảng 43 m³/h, cột áp 60 m, động cơ 15 kW và khả năng làm việc với môi chất nhiệt độ cao, RY80-50-250A phù hợp với nhiều hệ thống sấy sử dụng dầu tải nhiệt.
Để bơm hoạt động hiệu quả, cần lựa chọn đúng điểm làm việc, đảm bảo dầu sạch, gia nhiệt từ từ trước khi khởi động và duy trì lưu lượng trong vùng cho phép. Đây là những yếu tố quyết định khả năng vận hành ổn định của Bơm dầu truyền nhiệt RY80-50-250A trong hệ thống sấy công nghiệp

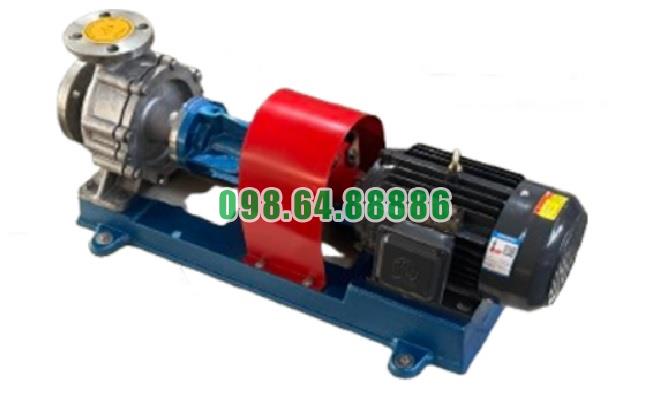

Bơm dầu nóng RY80-50-250A lưu lượng 43 m3/h, cột áp 60 m, công suất 15 kW
