Bơm dầu truyền nhiệt RY65-40-200 hoạt động theo cơ chế lực ly tâm tốc độ 2900 vòng/phút, trong đó bánh công tác quay với tốc độ cao để truyền năng lượng cho dầu truyền nhiệt. Quá trình này tạo ra chênh lệch áp suất giữa cửa hút và cửa đẩy, giúp dầu được hút vào và vận chuyển liên tục trong hệ thống.
Khi động cơ hoạt động, mô-men quay được truyền qua khớp nối đến trục bơm và bánh công tác. Bánh công tác của RY65-40-200 quay ở tốc độ 2900 vòng/phút, làm dầu truyền nhiệt bên trong các cánh bơm chuyển động theo.
Dưới tác dụng của lực ly tâm, dầu được đẩy từ vùng tâm bánh công tác ra phía mép ngoài. Dòng dầu đồng thời nhận thêm động năng từ bánh công tác trước khi đi vào buồng bơm và tiếp tục tới cửa đẩy.
Khi dầu liên tục bị đẩy ra khỏi tâm bánh công tác, áp suất tại khu vực này giảm xuống. Sự chênh lệch áp suất hình thành giữa đường ống hút và tâm bánh công tác làm dầu truyền nhiệt tiếp tục đi vào bơm.
Nhờ bánh công tác duy trì tốc độ 2900 vòng/phút, quá trình hút dầu và đẩy dầu diễn ra liên tục, tạo thành dòng tuần hoàn ổn định trong hệ thống truyền nhiệt.
Sau khi được gia tốc bởi bánh công tác, dầu chuyển từ vùng tâm ra ngoài với vận tốc lớn hơn. Khi dòng dầu đi vào buồng bơm, một phần động năng được chuyển thành áp năng.
Áp suất của dầu vì vậy tăng lên trước khi dầu đi qua cửa đẩy và trở lại hệ thống đường ống. Đây chính là quá trình chuyển đổi năng lượng đặc trưng trong nguyên lý vận hành ly tâm của bơm dầu truyền nhiệt RY65-40-200.
Tốc độ quay 2900 vòng/phút là yếu tố trực tiếp ảnh hưởng đến mức năng lượng mà bánh công tác truyền cho dòng dầu. Khi bơm đạt đúng tốc độ làm việc, bánh công tác có khả năng duy trì lực ly tâm cần thiết để tạo dòng chảy và áp suất.
Nếu tốc độ quay bị giảm, năng lượng truyền cho dầu cũng giảm, từ đó có thể làm lưu lượng hoặc cột áp thực tế thấp hơn yêu cầu. Vì vậy, duy trì tốc độ quay ổn định là điều quan trọng đối với hiệu quả vận hành của RY65-40-200.
Quá trình hoạt động có thể được mô tả ngắn gọn như sau:
Dầu đi vào cửa hút → đến tâm bánh công tác → bánh công tác quay 2900 vòng/phút → lực ly tâm đẩy dầu ra ngoài → dầu tăng năng lượng → áp suất được hình thành trong buồng bơm → dầu đi ra cửa đẩy.
Chu trình này được lặp lại liên tục trong suốt thời gian bơm hoạt động.
Bơm dầu truyền nhiệt RY65-40-200 hoạt động theo cơ chế lực ly tâm tốc độ 2900 vòng/phút bằng cách sử dụng bánh công tác quay để đưa dầu từ tâm ra phía ngoài, đồng thời tạo vùng áp suất thấp tại cửa hút để tiếp nhận lượng dầu mới.
Nhờ quá trình chuyển đổi năng lượng liên tục từ động cơ sang bánh công tác và từ bánh công tác sang dòng dầu, RY65-40-200 có thể duy trì quá trình hút, tăng áp và tuần hoàn dầu truyền nhiệt trong hệ thống một cách liên tục.
Khám phá các đặc điểm nổi bật của Bơm dầu truyền nhiệt RY65-40-200 giúp làm rõ vì sao model này phù hợp với nhiệm vụ tuần hoàn dầu nóng trong hệ thống truyền nhiệt. Điểm đáng chú ý của bơm nằm ở khả năng làm việc với môi chất nhiệt độ cao, kết cấu tương đối gọn, phương thức tản nhiệt tự nhiên và các bộ phận chính được bố trí thuận tiện cho vận hành, kiểm tra và bảo dưỡng.
Một trong những đặc điểm nổi bật của Bơm dầu truyền nhiệt RY65-40-200 là được thiết kế cho môi chất có nhiệt độ cao.
Theo đặc tính chung của dòng RY, bơm có thể sử dụng để vận chuyển chất lỏng có tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ lên đến khoảng 350°C. Đây là điều kiện phù hợp với các hệ thống sử dụng dầu truyền nhiệt làm môi chất tuần hoàn.
Nhờ khả năng này, bơm có thể đảm nhiệm việc đưa dầu nóng từ khu vực gia nhiệt đến thiết bị sử dụng nhiệt và tiếp tục duy trì vòng tuần hoàn trong hệ thống.
Bơm dầu truyền nhiệt RY65-40-200 có cấu tạo tập trung vào các cụm chính gồm thân bơm, nắp bơm, bánh công tác, trục, ổ bi, bộ phận làm kín và khớp nối với động cơ.
Cách bố trí này giúp kết cấu không quá phức tạp, đồng thời tạo điều kiện thuận lợi khi cần kiểm tra các chi tiết bên trong.
Cụm rôto gồm bánh công tác, trục và đai ốc bánh công tác. Đây là bộ phận trực tiếp nhận năng lượng quay từ động cơ và truyền sang dòng dầu.
Khi cần bảo dưỡng, các chi tiết này có thể được tháo theo trình tự cụ thể để kiểm tra tình trạng mài mòn hoặc thay thế nếu cần.
Thân ổ bi sử dụng hai ổ bi để đỡ rôto. Việc bố trí ổ bi riêng biệt giúp trục bơm duy trì trạng thái quay ổn định, đồng thời thuận tiện hơn trong công tác kiểm tra và bôi trơn định kỳ.
Một đặc điểm đáng chú ý khác của Bơm dầu truyền nhiệt RY65-40-200 là thiết kế sử dụng phương thức tản nhiệt tự nhiên.
Dòng RY không phụ thuộc vào hệ thống làm mát bằng nước truyền thống. Điều này giúp giảm bớt đường ống và thiết bị phụ trợ đi kèm, làm cho cụm bơm gọn hơn và đơn giản hóa quá trình lắp đặt.
Việc giảm số lượng bộ phận phụ trợ cũng góp phần làm cho công tác kiểm tra và bảo dưỡng thuận tiện hơn.
Theo kết cấu dòng RY, cửa hút của bơm được bố trí theo phương dọc trục, trong khi cửa đẩy hướng thẳng đứng.
Cách bố trí này tạo đường đi tương đối trực tiếp cho dầu truyền nhiệt: dầu đi vào vùng trung tâm của bánh công tác, được tăng năng lượng rồi dẫn ra cửa đẩy.
Đây là đặc điểm phù hợp với nguyên lý làm việc của bơm ly tâm và hỗ trợ quá trình tuần hoàn dầu trong hệ thống.
Bơm dầu truyền nhiệt RY65-40-200 sử dụng kết hợp packing và phớt dầu chịu nhiệt tại bộ phận làm kín.
Cấu tạo này có nhiệm vụ hạn chế dầu rò rỉ ra ngoài tại khu vực trục đi qua thân bơm. Trong giai đoạn đầu vận hành có thể xuất hiện lượng rò rỉ nhỏ tại bộ phận làm kín, sau đó lượng rò rỉ có thể giảm dần khi hệ thống ổn định.
Đây là bộ phận cần được theo dõi thường xuyên khi bơm làm việc với dầu ở nhiệt độ cao.
Một ưu điểm nổi bật khi khám phá các đặc điểm của Bơm dầu truyền nhiệt RY65-40-200 là khả năng tiếp cận tương đối thuận tiện đến các bộ phận cần bảo dưỡng.
Khi tháo bơm, kỹ thuật viên có thể lần lượt tiếp cận bánh công tác, bộ phận làm kín, nắp bơm, thân ổ bi, trục và các ổ bi.
Quá trình lắp lại được thực hiện theo trình tự ngược với quá trình tháo. Cách bố trí này giúp việc kiểm tra và thay thế các chi tiết hao mòn được thực hiện có hệ thống hơn.
Bơm và động cơ được lắp trên cùng bệ và liên kết thông qua khớp nối.
Khớp nối có nhiệm vụ truyền mô-men từ động cơ sang trục bơm, giúp bánh công tác quay và tạo dòng dầu tuần hoàn.
Thiết kế truyền động này tương đối trực tiếp, đồng thời tạo điều kiện cho việc kiểm tra độ đồng tâm giữa trục động cơ và trục bơm trong quá trình lắp đặt hoặc bảo dưỡng.
Đặc điểm quan trọng nhất của Bơm dầu truyền nhiệt RY65-40-200 vẫn là khả năng duy trì dòng dầu trong hệ thống gia nhiệt.
Bơm nhận dầu từ đường hồi, tăng năng lượng cho dầu thông qua bánh công tác và đưa dầu ra đường đẩy. Dầu sau đó tiếp tục đi đến các thiết bị sử dụng nhiệt trước khi quay trở lại vòng tuần hoàn.
Nhờ đó, bơm đóng vai trò trung tâm trong việc duy trì sự lưu thông liên tục của môi chất truyền nhiệt.
Khám phá các đặc điểm nổi bật của Bơm dầu truyền nhiệt RY65-40-200 cho thấy model này có những ưu điểm tập trung vào khả năng làm việc với dầu nhiệt độ cao, kết cấu tương đối đơn giản, tản nhiệt tự nhiên, bố trí cửa hút và cửa đẩy rõ ràng, hệ thống làm kín phù hợp và thuận tiện cho công tác bảo dưỡng.
Những đặc điểm này giúp RY65-40-200 đáp ứng tốt vai trò tuần hoàn dầu nóng trong các hệ thống truyền nhiệt, đồng thời tạo điều kiện thuận lợi cho quá trình vận hành và kiểm tra thiết bị định kỳ.

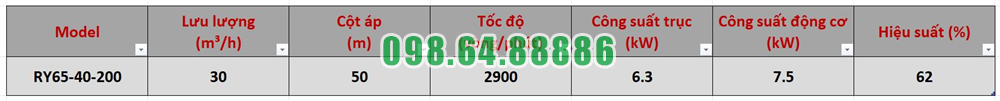

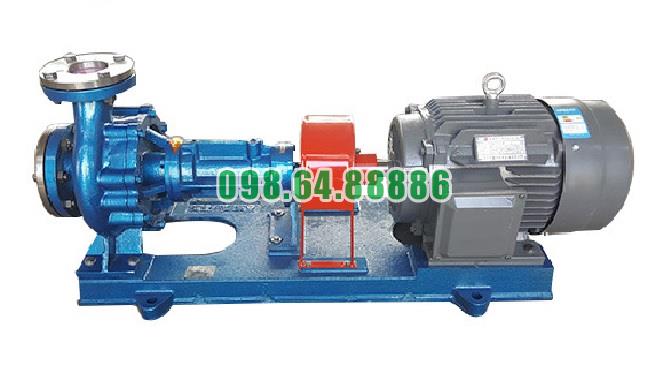

Bơm dầu nóng RY65-40-200 tốc độ quay 2900 vòng/phút, cột áp 50 m, công suất 7.5 kW, lưu lượng 30 m3/h
