Trên Bơm dầu truyền nhiệt RY65-40-250, cụm làm kín có nhiệm vụ hạn chế dầu truyền nhiệt rò rỉ theo khe hở giữa trục quay và các chi tiết cố định. Theo kết cấu của dòng RY, hệ thống làm kín sử dụng bộ chèn làm kín packing kết hợp với phớt dầu cao su chịu nhiệt.
Đây là cụm chi tiết quan trọng vì bơm làm việc với dầu nóng, trong khi trục vẫn phải quay liên tục ở tốc độ cao.
Packing được bố trí trong buồng làm kín trên nắp bơm, bao quanh trục tại vị trí trục đi từ phần thủy lực sang cụm ổ trục.
Nhiệm vụ chính của packing là tạo vùng tiếp xúc kín quanh trục, từ đó hạn chế dầu truyền nhiệt thoát ra ngoài theo khe hở trục.
Khi trục quay, packing vẫn phải duy trì khả năng làm kín nhưng không được ép quá chặt đến mức làm tăng ma sát hoặc gây nóng trục. Vì vậy, trạng thái của bộ chèn có ảnh hưởng trực tiếp đến mức độ rò rỉ và độ ổn định khi bơm vận hành.
Bên cạnh packing, Bơm dầu truyền nhiệt RY65-40-250 còn sử dụng phớt dầu cao su chịu nhiệt.
Phớt dầu được bố trí tại khu vực trục và cụm ổ trục. Chức năng của bộ phận này là hỗ trợ ngăn dầu bôi trơn thoát ra ngoài, đồng thời hạn chế tạp chất xâm nhập vào khu vực ổ bi.
Do làm việc gần vùng có nhiệt độ cao, phớt dầu phải đáp ứng yêu cầu chịu nhiệt phù hợp với kết cấu của bơm dầu truyền nhiệt.
Trong sơ đồ kết cấu dòng RY, bộ chèn làm kín nằm tại khu vực nắp bơm, còn phớt dầu được bố trí gần thân ổ trục.
Cách sắp xếp này tạo thành hai vùng kiểm soát riêng biệt. Packing tập trung làm kín môi chất tại khu vực trục đi qua nắp bơm, trong khi phớt dầu hỗ trợ bảo vệ vùng ổ trục và hệ thống bôi trơn.
Nhờ đó, cụm làm kín không chỉ có nhiệm vụ hạn chế rò rỉ dầu truyền nhiệt mà còn góp phần bảo vệ các chi tiết quay phía sau.
Khi Bơm dầu truyền nhiệt RY65-40-250 hoạt động, trục bơm quay liên tục trong khi nắp bơm và thân ổ trục đứng yên.
Chính vị trí tiếp giáp giữa phần quay và phần tĩnh là nơi dễ phát sinh rò rỉ. Packing được nén quanh trục để giảm khe hở, trong khi phớt dầu hỗ trợ kiểm soát dầu tại khu vực ổ trục.
Hai bộ phận này phối hợp để duy trì độ kín cần thiết mà vẫn cho phép trục quay tương đối tự do.
Theo hướng dẫn của dòng RY, khi bơm mới đưa vào sử dụng, bộ chèn làm kín có thể xuất hiện rò rỉ nhẹ.
Sau một thời gian chạy rà, packing ổn định hơn theo bề mặt trục và lượng rò rỉ có thể giảm dần. Vì vậy, rò rỉ nhẹ ban đầu không nhất thiết đồng nghĩa với hư hỏng ngay lập tức.
Tuy nhiên, nếu lượng dầu rò tăng bất thường hoặc không giảm sau thời gian vận hành, cụm packing và phớt cần được kiểm tra.
Cụm làm kín trên RY65-40-250 không hoạt động độc lập mà liên quan trực tiếp đến trục, nắp bơm và cụm ổ trục.
Nếu trục bị lệch tâm hoặc ổ bi có độ rơ lớn, trục có thể dao động tại vị trí packing. Điều này làm tăng ma sát, gây mòn không đều và khiến dầu dễ rò rỉ hơn.
Do đó, độ đồng tâm của cụm bơm – động cơ và tình trạng ổ bi có ảnh hưởng trực tiếp đến tuổi thọ của bộ chèn làm kín.
Dầu truyền nhiệt có nhiệt độ cao khiến khu vực làm kín thường xuyên chịu tác động của giãn nở nhiệt.
Vì lý do này, bơm phải được gia nhiệt từ từ trước khi làm việc với dầu nóng. Khi các chi tiết tăng nhiệt ổn định, trục, nắp bơm và bộ làm kín có điều kiện giãn nở đồng đều hơn, hạn chế biến dạng đột ngột tại vùng tiếp xúc.
Khi tháo Bơm dầu truyền nhiệt RY65-40-250, sau khi tháo bánh công tác, có thể lấy vòng chặn và bộ chèn làm kín khỏi buồng làm kín trên nắp bơm.
Đây là thời điểm cần kiểm tra tình trạng packing, bề mặt tiếp xúc của trục và các dấu hiệu mòn, chai cứng hoặc hư hỏng.
Phớt dầu ở cụm ổ trục cũng cần được kiểm tra cùng với ổ bi và các chi tiết bôi trơn. Nếu phớt đã biến dạng, mất đàn hồi hoặc có dấu hiệu hư hỏng thì cần thay thế để tránh ảnh hưởng đến khả năng giữ dầu và bảo vệ ổ trục.
Cấu tạo cụm phớt và bộ chèn làm kín trên Bơm dầu truyền nhiệt RY65-40-250 gồm hai thành phần chính là packing tại buồng làm kín trên nắp bơm và phớt dầu cao su chịu nhiệt tại khu vực ổ trục.
Packing chịu trách nhiệm chính trong việc hạn chế dầu truyền nhiệt rò theo trục, còn phớt dầu hỗ trợ duy trì độ kín và bảo vệ hệ thống bôi trơn của ổ trục. Hiệu quả của cụm làm kín phụ thuộc nhiều vào tình trạng trục, độ đồng tâm, ổ bi và chế độ gia nhiệt của bơm. Vì vậy, kiểm tra rò rỉ và tình trạng packing, phớt dầu là nội dung quan trọng trong quá trình bảo dưỡng RY65-40-250.
Bơm dầu truyền nhiệt RY65-40-250 nổi bật ở thiết kế tản nhiệt tự nhiên, giúp cụm bơm có kết cấu gọn hơn và giảm sự phụ thuộc vào hệ thống làm mát bằng nước truyền thống. Đây là một đặc điểm quan trọng đối với thiết bị phải làm việc trong môi trường dầu tải nhiệt có nhiệt độ cao.

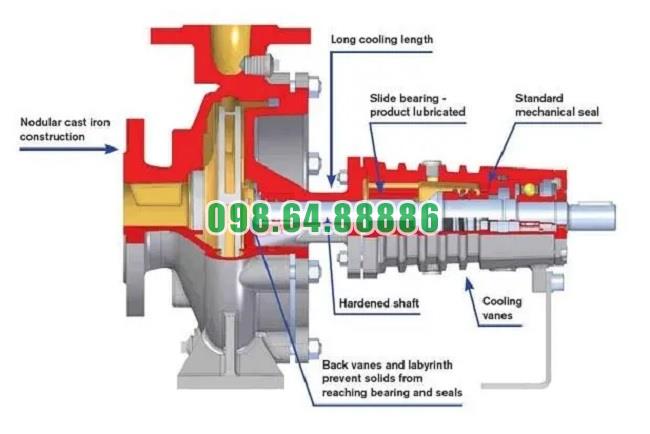

Trên dòng bơm RY, cơ chế tản nhiệt tự nhiên được sử dụng thay cho phương án làm mát bằng nước thường thấy ở một số thiết kế bơm dầu nóng trước đây.
Mục tiêu của thiết kế này là hạn chế nhiệt từ phần bơm truyền trực tiếp đến khu vực ổ trục và các chi tiết cần duy trì điều kiện làm việc ổn định. Nhờ đó, bơm có thể vận hành với kết cấu đơn giản hơn mà vẫn đáp ứng yêu cầu của hệ thống tuần hoàn dầu truyền nhiệt.
Một lợi thế đáng chú ý của Bơm dầu truyền nhiệt RY65-40-250 là không cần tổ chức một hệ thống nước làm mát riêng theo kiểu truyền thống.
Điều này giúp giảm số lượng đường ống phụ trợ, van và các chi tiết liên quan đến cấp – thoát nước làm mát. Hệ thống nhờ đó gọn hơn, thuận tiện hơn trong quá trình lắp đặt và vận hành.
Việc không phụ thuộc vào nguồn nước làm mát cũng đặc biệt hữu ích tại những khu vực sản xuất khó bố trí hệ thống cấp nước liên tục.
Thiết kế tản nhiệt tự nhiên giúp Bơm dầu truyền nhiệt RY65-40-250 giảm bớt các bộ phận phụ trợ so với phương án làm mát bằng nước.
Cụm bơm vì vậy có bố trí đơn giản hơn, thuận lợi cho việc kiểm tra, bảo dưỡng và tháo lắp. Đây là ưu điểm thực tế trong các nhà máy cần hạn chế thời gian dừng thiết bị để bảo trì.
Kết cấu gọn cũng giúp quá trình bố trí bơm trên bệ máy và trong khu vực thiết bị trở nên thuận tiện hơn.
Không phải duy trì hệ thống nước làm mát riêng đồng nghĩa với việc giảm một phần chi phí phụ trợ trong quá trình sử dụng.
Doanh nghiệp có thể hạn chế chi phí cho đường ống nước, thiết bị cấp nước, xử lý rò rỉ hoặc bảo dưỡng các chi tiết thuộc mạch làm mát.
Vì vậy, thiết kế tản nhiệt tự nhiên không chỉ mang ý nghĩa về mặt kết cấu mà còn góp phần đơn giản hóa hệ thống và giảm chi phí vận hành lâu dài.
Bơm dầu truyền nhiệt RY65-40-250 được thiết kế cho nhiệm vụ tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp.
Với môi chất có nhiệt độ cao, việc kiểm soát ảnh hưởng của nhiệt lên cụm ổ trục và các chi tiết làm kín là rất quan trọng. Thiết kế tản nhiệt tự nhiên giúp hạn chế sự tích tụ nhiệt không cần thiết và hỗ trợ duy trì trạng thái làm việc ổn định của cụm bơm.
Tuy nhiên, khả năng tản nhiệt của bơm vẫn phụ thuộc vào việc lắp đặt đúng kỹ thuật, điều kiện thông thoáng và chế độ vận hành phù hợp.
Dù có ưu điểm về tản nhiệt, Bơm dầu truyền nhiệt RY65-40-250 vẫn cần được theo dõi nhiệt độ ổ bi, tình trạng bôi trơn và độ rung trong quá trình hoạt động.
Nếu ổ bi thiếu dầu hoặc mỡ bôi trơn, bơm và động cơ bị lệch tâm hoặc rôto phát sinh ma sát bất thường, nhiệt độ vẫn có thể tăng cao.
Do đó, thiết kế tản nhiệt tự nhiên phát huy hiệu quả tốt nhất khi đi cùng với việc căn chỉnh chính xác, bôi trơn đúng yêu cầu và kiểm tra định kỳ.
Điểm đáng chú ý của thiết kế này nằm ở sự đơn giản và tính thực tế. Bơm dầu truyền nhiệt RY65-40-250 có thể giảm sự phụ thuộc vào hệ thống làm mát bằng nước, đồng thời giữ cho cụm máy gọn hơn và thuận tiện hơn trong vận hành.
Đối với các hệ thống dầu tải nhiệt làm việc liên tục, đây là lợi thế giúp giảm số lượng thiết bị phụ trợ và đơn giản hóa công tác bảo dưỡng.
Tìm hiểu thiết kế tản nhiệt tự nhiên vượt trội trên Bơm dầu truyền nhiệt RY65-40-250 cho thấy ưu điểm chính của thiết kế này là thay thế phương án làm mát bằng nước truyền thống bằng cơ chế tản nhiệt tự nhiên.
Nhờ đó, RY65-40-250 có kết cấu gọn hơn, giảm thiết bị phụ trợ, thuận tiện trong lắp đặt và bảo dưỡng, đồng thời góp phần giảm chi phí vận hành hệ thống.
Đây là một trong những đặc điểm quan trọng giúp Bơm dầu truyền nhiệt RY65-40-250 phù hợp với các hệ thống tuần hoàn dầu nóng cần thiết bị đơn giản, ổn định và dễ quản lý trong quá trình sử dụng.

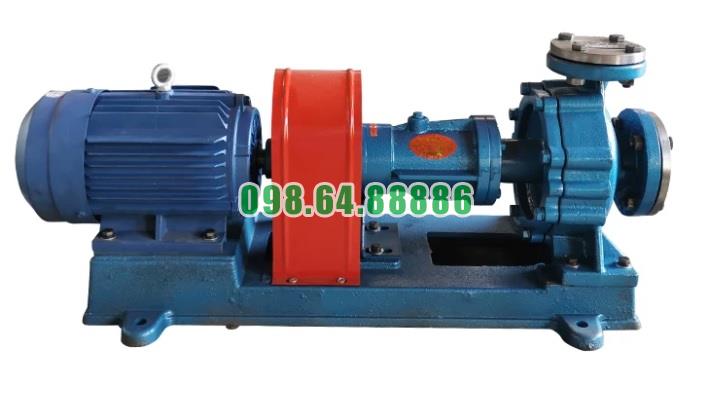

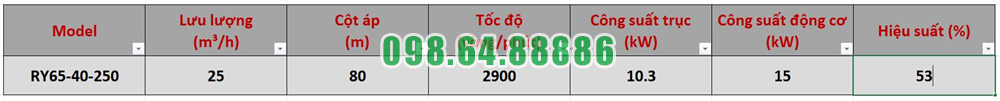

Bơm dầu nóng RY65-40-250 Lưu lượng 25 m3/h, cột áp 80 m, tốc độ 2900 vòng/phút, công suất 15 kW
