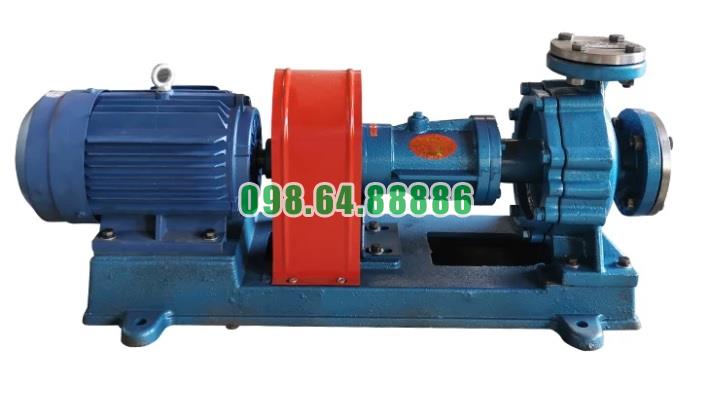

Bơm dầu nóng RY40-25-200 lưu lượng 10 m3/h, công suất 4 kW, cột áp 50 m, tốc độ 2900 vòng/phút

Bơm dầu truyền nhiệt RY40-25-200 sử dụng thân vỏ gang đúc chịu lực va đập

Bơm dầu truyền nhiệt RY40-25-200 sử dụng thân vỏ gang đúc chịu lực va đập nhằm tạo kết cấu chắc chắn cho cụm bơm khi làm việc liên tục trong hệ thống tuần hoàn dầu nóng. Thân bơm là bộ phận bao quanh bánh công tác, đồng thời chịu áp suất của môi chất và tiếp nhận các tải trọng cơ học phát sinh trong quá trình vận hành.

Thân vỏ gang đúc tạo độ cứng vững cho bơm

Gang đúc có độ cứng và khả năng chịu tải tốt, phù hợp để chế tạo thân của các loại bơm công nghiệp. Khi được đúc thành một khối theo hình dạng khoang bơm, vật liệu này tạo cho Bơm dầu truyền nhiệt RY40-25-200 kết cấu chắc chắn, hạn chế biến dạng của thân trong quá trình làm việc.

Độ cứng vững của thân bơm đặc biệt quan trọng vì bên trong thân là bánh công tác quay với tốc độ khoảng 2.900 vòng/phút. Thân bơm ổn định giúp duy trì vị trí chính xác giữa bánh công tác, nắp bơm và đường dẫn dầu.

Khả năng chịu tải cơ học trong quá trình vận hành

Khi RY40-25-200 hoạt động, thân bơm phải chịu đồng thời áp lực của dầu truyền nhiệt, rung động từ cụm rôto và các lực truyền từ hệ thống đường ống. Kết cấu gang đúc có độ dày và độ cứng phù hợp giúp thân bơm duy trì hình dạng trong những điều kiện tải này.

Trong quá trình lắp đặt, vận chuyển hoặc bảo dưỡng, thân bơm cũng có thể chịu những va chạm cơ học ở mức thông thường. Kết cấu đúc nguyên khối giúp tăng độ chắc chắn và giảm nguy cơ biến dạng so với những kết cấu vỏ mỏng.

Tuy nhiên, đặc tính của gang là tương đối giòn so với thép, vì vậy khả năng “chịu va đập” nên được hiểu là khả năng chịu các tác động cơ học thông thường trong môi trường công nghiệp, không phải khả năng chịu những cú va đập mạnh trực tiếp.

Thân gang đúc giúp ổn định khoang làm việc

Khoang bên trong thân Bơm dầu truyền nhiệt RY40-25-200 có nhiệm vụ thu gom dầu sau khi rời bánh công tác và dẫn dầu về phía cửa xả. Vì vậy, hình dạng của khoang bơm phải được giữ ổn định trong suốt quá trình hoạt động.

Thân gang đúc có độ cứng cao giúp hạn chế biến dạng của khoang bơm khi chịu áp lực. Điều này góp phần duy trì khoảng cách làm việc giữa bánh công tác và thân bơm, giúp dòng dầu được dẫn ổn định từ cửa hút DN40 tới cửa xả DN25.

Hạn chế rung động truyền qua thân bơm

Khối lượng và độ cứng của thân gang cũng có tác dụng hỗ trợ giảm ảnh hưởng của rung động cơ học. Khi bánh công tác quay ở tốc độ cao, các dao động nhỏ từ trục và ổ bi có thể truyền sang thân bơm.

Kết cấu thân vỏ dày và chắc giúp cụm RY40-25-200 duy trì trạng thái ổn định hơn, đặc biệt khi bơm được lắp đúng tâm với động cơ và hệ thống đường ống được đỡ độc lập.

Thuận lợi khi chế tạo thân bơm có hình dạng phức tạp

Một ưu điểm khác của gang đúc là khả năng tạo thành thân bơm có khoang dẫn dầu, cửa hút, cửa xả và các vị trí lắp bu lông trong cùng một kết cấu. Điều này phù hợp với hình dạng đặc trưng của thân bơm ly tâm.

Nhờ phương pháp đúc, thân Bơm dầu truyền nhiệt RY40-25-200 có thể vừa đảm bảo độ cứng cơ học vừa hình thành chính xác không gian cần thiết cho bánh công tác và đường dẫn dòng bên trong.

Bơm dầu truyền nhiệt RY40-25-200 sử dụng thân vỏ gang đúc chịu lực va đập giúp cụm bơm có kết cấu chắc chắn, độ cứng vững cao và khả năng chịu các tải trọng cơ học phát sinh trong quá trình vận hành. Thân gang đúc đồng thời giữ ổn định khoang bánh công tác, hạn chế biến dạng và hỗ trợ giảm ảnh hưởng của rung động.

Đối với RY40-25-200 làm việc ở lưu lượng 10 m³/h, cột áp 50 m và tốc độ 2.900 vòng/phút, kết cấu thân vỏ chắc chắn là yếu tố quan trọng để duy trì sự ổn định của toàn bộ cụm bơm trong quá trình tuần hoàn dầu truyền nhiệt.

Bơm dầu truyền nhiệt RY40-25-200 có thiết kế nhỏ gọn tiết kiệm không gian

Bơm dầu truyền nhiệt RY40-25-200 được thiết kế theo hướng nhỏ gọn, tập trung các bộ phận chính trên cùng một cụm máy, giúp giảm diện tích cần thiết khi lắp đặt trong hệ thống dầu truyền nhiệt. Cấu trúc này đặc biệt phù hợp với những khu vực sản xuất có không gian bố trí thiết bị hạn chế.

Kết cấu đỡ một phía giúp thu gọn thân bơm

RY40-25-200 sử dụng kết cấu đỡ một phía với bánh công tác, trục bơm, ổ bi và thân ổ trục được bố trí liên tục theo phương ngang. Các bộ phận được liên kết thành một cụm thống nhất thay vì cần nhiều kết cấu đỡ phức tạp xung quanh.

Cách bố trí này vừa đảm bảo khả năng nâng đỡ cụm rôto vừa giúp tổng thể bơm gọn hơn, thuận tiện khi bố trí cạnh đường ống và các thiết bị trong hệ thống tuần hoàn dầu.

Bơm và động cơ được bố trí trên cùng bệ máy

Một đặc điểm giúp Bơm dầu truyền nhiệt RY40-25-200 tiết kiệm không gian là bơm và động cơ được lắp đồng tâm trên cùng một bệ. Hai thiết bị kết nối trực tiếp thông qua khớp nối mềm nên không cần hệ thống truyền động dây đai hoặc bộ truyền trung gian chiếm thêm diện tích.

Cách bố trí thẳng hàng giữa động cơ, khớp nối và trục bơm giúp cụm thiết bị có hình dạng gọn, dễ xác định vị trí lắp đặt và thuận tiện khi tích hợp vào hệ thống hiện có.

Thiết kế tản nhiệt tự nhiên làm giảm thiết bị phụ trợ

RY40-25-200 sử dụng thiết kế tản nhiệt tự nhiên thay cho việc phụ thuộc vào hệ thống làm mát bằng nước truyền thống. Điều này giúp giảm bớt các đường ống cấp nước, đường hồi nước và những thiết bị phụ trợ liên quan đến quá trình làm mát.

Nhờ giảm số lượng bộ phận bên ngoài, khu vực xung quanh bơm trở nên gọn hơn và việc bố trí cụm bơm trong nhà máy cũng đơn giản hơn.

Cửa hút và cửa xả được bố trí hợp lý

Cửa hút của RY40-25-200 được bố trí theo hướng trục, trong khi cửa xả hướng lên theo phương thẳng đứng. Cách bố trí này phù hợp với kết cấu thân bơm ly tâm và giúp việc kết nối đường ống được thực hiện tập trung quanh cụm bơm.

Đường hút có thể kết nối trực tiếp với đầu bơm, còn đường xả được đưa lên phía trên để nối vào hệ thống tuần hoàn. Nhờ vậy, việc bố trí đường ống có thể được thực hiện gọn gàng hơn trong khu vực lắp đặt.

Thuận lợi khi bố trí RY40-25-200 trong hệ thống

Thiết kế nhỏ gọn của Bơm dầu truyền nhiệt RY40-25-200 giúp doanh nghiệp dễ dàng bố trí bơm gần lò gia nhiệt, thiết bị trao đổi nhiệt hoặc tuyến đường ống tuần hoàn dầu mà không cần dành một khu vực quá lớn cho riêng cụm bơm.

Kết cấu tập trung cũng thuận lợi khi hệ thống cần bố trí hai bơm cạnh nhau theo phương án một bơm vận hành và một bơm dự phòng. Không gian nhà máy nhờ đó được sử dụng hiệu quả hơn trong khi vẫn đảm bảo khả năng tiếp cận thiết bị để kiểm tra và bảo dưỡng.

Bơm dầu truyền nhiệt RY40-25-200 có thiết kế nhỏ gọn tiết kiệm không gian nhờ kết cấu đỡ một phía, bố trí bơm và động cơ đồng tâm trên cùng bệ, truyền động trực tiếp bằng khớp nối mềm và sử dụng cơ chế tản nhiệt tự nhiên. Các bộ phận được sắp xếp tập trung tạo thành một cụm máy gọn, hạn chế thiết bị phụ trợ và giúp việc kết nối đường ống thuận tiện.

Đặc điểm này giúp RY40-25-200 dễ dàng bố trí trong các hệ thống tuần hoàn dầu truyền nhiệt, đặc biệt tại những khu vực sản xuất cần tối ưu diện tích lắp đặt.
