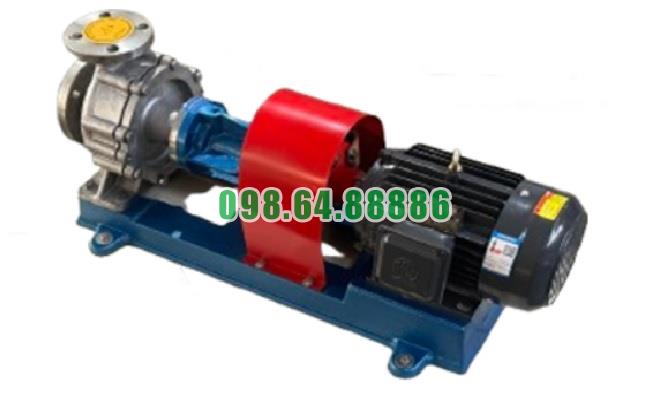

Bơm tuần hoàn dầu nóng RY100-65-200B Lưu lượng 90 m3/h, công suất 30 kW, cột áp 65 m

Nguyên tắc hoạt động của Bơm dầu truyền nhiệt RY80-50-250B

Bơm dầu truyền nhiệt RY80-50-250B hoạt động theo nguyên lý của bơm ly tâm, sử dụng chuyển động quay của bánh công tác để tạo năng lượng cho dầu truyền nhiệt và duy trì dòng tuần hoàn trong hệ thống gia nhiệt.

Quá trình hút dầu vào bơm

Khi động cơ hoạt động, mô-men xoắn được truyền qua khớp nối đến trục bơm, làm bánh công tác quay với tốc độ cao.

Dầu truyền nhiệt từ đường ống hút đi vào cửa hút của bơm theo hướng trục và được dẫn tới vùng tâm bánh công tác.

Quá trình tăng năng lượng cho dầu

Khi bánh công tác quay, dầu tại tâm bánh công tác được cuốn theo chuyển động của các cánh bơm và chuyển dần ra phía ngoài.

Trong quá trình này, dầu nhận năng lượng từ bánh công tác, làm tăng vận tốc và áp suất của dòng chảy.

Quá trình đẩy dầu ra khỏi bơm

Sau khi rời khỏi bánh công tác, dầu được dẫn qua thân bơm đến cửa xả. Từ đây, dầu nóng tiếp tục đi vào hệ thống đường ống để cấp nhiệt cho các thiết bị sử dụng nhiệt.

Dòng dầu sau khi truyền nhiệt sẽ quay trở lại nguồn gia nhiệt và tiếp tục được bơm tuần hoàn.

Vai trò của các bộ phận khi bơm hoạt động

Trục bơm truyền chuyển động từ động cơ đến bánh công tác. Hai ổ bi giữ cho trục quay ổn định và hạn chế rung động.

Bộ chèn làm kín và phớt dầu giúp hạn chế dầu nóng rò rỉ theo trục. Thân ổ trục và hệ thống bôi trơn giúp giảm ma sát, hỗ trợ bơm vận hành liên tục trong điều kiện nhiệt độ cao.

Yêu cầu để bơm hoạt động ổn định

Trước khi khởi động, thân bơm phải được mồi đầy môi chất và hệ thống cần được xả khí. Khi bơm dầu nóng, phải gia nhiệt sơ bộ để hạn chế chênh lệch nhiệt độ quá lớn giữa dầu và thân bơm.

Trong quá trình vận hành, van hút cần mở hoàn toàn và lưu lượng được điều chỉnh bằng van xả. Không nên để bơm chạy lâu khi van xả đóng vì có thể làm tăng nhiệt độ và ảnh hưởng đến các chi tiết bên trong.

Nguyên tắc hoạt động của Bơm dầu truyền nhiệt RY80-50-250B dựa trên quá trình biến đổi cơ năng từ động cơ thành năng lượng của dòng dầu thông qua bánh công tác.

Dầu được hút vào tâm bánh công tác, tăng năng lượng khi bánh công tác quay và được đẩy ra cửa xả để tiếp tục tuần hoàn trong hệ thống gia nhiệt. Sự phối hợp giữa bánh công tác, trục, ổ bi, bộ làm kín và hệ thống bôi trơn giúp bơm duy trì dòng dầu nóng ổn định trong quá trình vận hành.

Ứng dụng Bơm dầu truyền nhiệt RY80-50-250B

Bơm dầu truyền nhiệt RY80-50-250B được sử dụng chủ yếu trong các hệ thống tuần hoàn dầu nóng của nhà máy, nơi cần truyền nhiệt gián tiếp và duy trì nhiệt độ ổn định cho thiết bị công nghệ.

Ứng dụng trong ngành hóa chất

Bơm được dùng để tuần hoàn dầu truyền nhiệt qua bồn phản ứng, thiết bị trao đổi nhiệt, bồn gia nhiệt và các đường ống công nghệ. Ứng dụng này phù hợp với các hệ thống sử dụng môi chất có tính ăn mòn yếu và không chứa hạt rắn.

Ứng dụng trong ngành nhựa và cao su

Trong các nhà máy nhựa, cao su, Bơm dầu truyền nhiệt RY80-50-250B có thể cấp dầu nóng cho máy ép, máy cán, máy trộn, thiết bị lưu hóa và các cụm gia nhiệt. Bơm giúp duy trì dòng dầu tuần hoàn liên tục, hỗ trợ giữ nhiệt độ ổn định trong quá trình sản xuất.

Ứng dụng trong ngành dệt nhuộm

Bơm có thể được sử dụng trong hệ thống gia nhiệt cho máy sấy, thiết bị xử lý nhiệt và các bộ trao đổi nhiệt. Việc tuần hoàn dầu ổn định giúp hệ thống đáp ứng tốt hơn yêu cầu nhiệt của từng công đoạn.

Ứng dụng trong ngành thực phẩm

Trong các hệ thống gia nhiệt gián tiếp, Bơm dầu truyền nhiệt RY80-50-250B có thể phục vụ máy sấy, bồn gia nhiệt, thiết bị trao đổi nhiệt và các dây chuyền cần duy trì nhiệt độ ổn định.

Ứng dụng trong ngành chế biến gỗ

Bơm được dùng cho các hệ thống cấp nhiệt cho máy ép, máy sấy và thiết bị gia nhiệt. Với các nhà máy có đường ống dài hoặc nhiều thiết bị sử dụng nhiệt, bơm đóng vai trò duy trì lưu lượng và cột áp cần thiết cho toàn hệ thống.

Ứng dụng trong ngành vật liệu đường

Trong các dây chuyền sản xuất vật liệu đường, Bơm dầu truyền nhiệt RY80-50-250B có thể dùng để tuần hoàn dầu nóng qua bồn chứa, đường ống và thiết bị gia nhiệt, giúp hạn chế suy giảm nhiệt độ trong quá trình vận hành.

Ứng dụng trong hệ thống vận hành liên tục

Bơm phù hợp với các hệ thống cần làm việc trong thời gian dài. Trong các dây chuyền quan trọng, có thể bố trí một bơm hoạt động và một bơm dự phòng để thuận tiện cho bảo dưỡng và hạn chế gián đoạn sản xuất.

Ứng dụng Bơm dầu truyền nhiệt RY80-50-250B tập trung chủ yếu vào các hệ thống tuần hoàn dầu nóng trong ngành hóa chất, nhựa, cao su, dệt nhuộm, thực phẩm, chế biến gỗ và vật liệu đường. Bơm phù hợp với các dây chuyền cần truyền nhiệt ổn định, vận hành liên tục và duy trì dòng dầu nóng qua các thiết bị công nghệ.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

Hình ảnh thực tế bơm dầu truyền nhiệt RY
