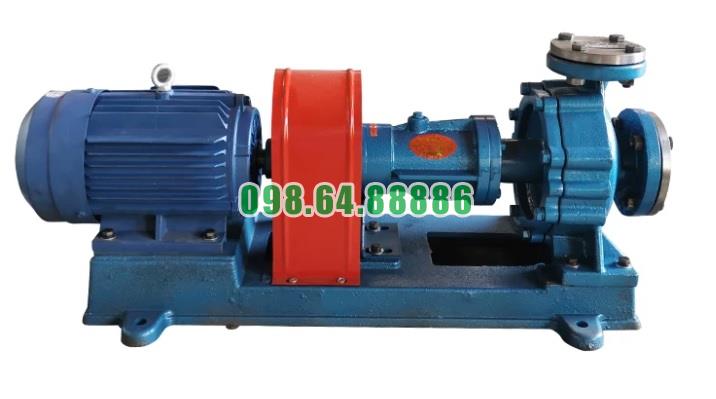

Bơm dầu truyền nhiệt RY65-40-200A đáp ứng tốt các yêu cầu khắt khe về áp suất nhờ kết cấu chịu áp của dòng RY được thiết kế phù hợp cho hệ thống tuần hoàn dầu nóng công nghiệp. Theo tài liệu kỹ thuật, phần mặt bích hút, mặt bích xả và các chi tiết chịu áp của dòng bơm RY được chế tạo theo mức áp suất 16 bar.

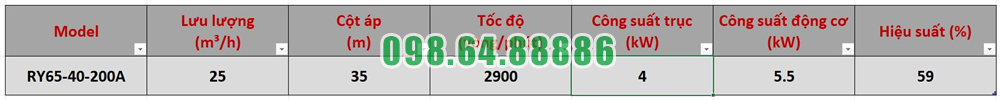

Với riêng model RY65-40-200A, bơm có lưu lượng 25 m³/h, cột áp 35 m, tốc độ quay 2900 vòng/phút và công suất động cơ 5.5 kW. Đây là cấu hình phù hợp với các hệ thống cần duy trì áp lực ổn định trong quá trình tuần hoàn dầu truyền nhiệt.
Một điểm quan trọng của bơm dầu truyền nhiệt RY65-40-200A là các bộ phận liên quan trực tiếp đến áp suất như cửa hút, cửa xả và các chi tiết chịu áp thuộc dòng RY được thiết kế theo mức 16 bar.
Điều này tạo nền tảng kết cấu phù hợp cho bơm làm việc trong hệ thống dầu truyền nhiệt có áp lực, đặc biệt khi dầu nóng phải đi qua đường ống, van và các thiết bị trao đổi nhiệt.
Mức 16 bar ở đây là thông số thiết kế của các bộ phận chịu áp theo tài liệu của nhà sản xuất, không nên hiểu là áp suất vận hành thực tế của RY65-40-200A luôn đạt 16 bar.
RY65-40-200A có cột áp 35 m, cho phép bơm tạo đủ năng lượng để đưa dầu truyền nhiệt vượt qua trở lực của hệ thống trong điều kiện thiết kế tương ứng.
Cột áp này đặc biệt phù hợp với các hệ thống cần duy trì lưu lượng 25 m³/h đồng thời phải khắc phục tổn thất áp suất qua đường ống, van, bộ lọc và thiết bị trao đổi nhiệt.
Việc lựa chọn đúng cột áp giúp bơm vận hành ổn định hơn và hạn chế tình trạng thiếu lưu lượng do áp lực không đủ.
Trong hệ thống dầu truyền nhiệt, áp suất không chỉ tác động lên đường ống mà còn tập trung tại thân bơm, cửa hút và cửa xả.
Dòng RY sử dụng kết cấu thân bơm và các bộ phận chịu áp được thiết kế đồng bộ. Nhờ đó, bơm dầu truyền nhiệt RY65-40-200A có khả năng làm việc phù hợp trong hệ thống tuần hoàn dầu nóng có yêu cầu kiểm soát áp suất chặt chẽ.
Đây là yếu tố quan trọng vì môi chất vừa có nhiệt độ cao vừa vận hành trong hệ thống kín, đòi hỏi kết cấu bơm phải bảo đảm độ chắc chắn và độ kín trong suốt quá trình làm việc.
Đối với RY65-40-200A, khả năng tạo cột áp 35 m có ý nghĩa trực tiếp đến việc duy trì lưu lượng 25 m³/h.
Nếu hệ thống có trở lực vượt quá khả năng của bơm, lưu lượng thực tế sẽ giảm. Ngược lại, khi đường ống và thiết bị được tính toán phù hợp với điểm làm việc, RY65-40-200A có thể duy trì tốt lưu lượng thiết kế.
Vì vậy, khả năng đáp ứng yêu cầu về áp suất của bơm cần được xem xét đồng thời với lưu lượng, không nên đánh giá hai thông số này riêng biệt.
Khả năng chịu áp của bơm dầu truyền nhiệt RY65-40-200A chỉ phát huy tốt khi hệ thống được lắp đặt đúng kỹ thuật.
Đường ống hút và xả cần có giá đỡ riêng, không để toàn bộ trọng lượng đường ống tác động trực tiếp lên thân bơm. Các mối nối và mặt bích cần được kiểm tra chặt chẽ để hạn chế rò rỉ trong quá trình tăng áp và tăng nhiệt.
Trước khi vận hành, hệ thống đường ống cũng cần được làm sạch để tránh cặn bẩn gây tắc nghẽn, làm tăng trở lực và khiến áp suất làm việc thay đổi bất thường.
Khi đánh giá bơm dầu truyền nhiệt RY65-40-200A đáp ứng tốt các yêu cầu khắt khe về áp suất, cần phân biệt rõ hai thông số.
Mức 16 bar là thông số thiết kế của mặt bích và các bộ phận chịu áp thuộc dòng RY. Trong khi đó, 35 m là cột áp làm việc của model RY65-40-200A tại thông số tương ứng.
Việc phân biệt rõ hai giá trị này giúp lựa chọn và vận hành bơm chính xác hơn, đồng thời tránh hiểu sai rằng bơm luôn phải làm việc ở mức áp suất 16 bar.
Bơm dầu truyền nhiệt RY65-40-200A đáp ứng tốt các yêu cầu khắt khe về áp suất nhờ kết cấu chịu áp của dòng RY được thiết kế đến 16 bar, kết hợp với cột áp làm việc 35 m tại lưu lượng 25 m³/h.
Sự kết hợp giữa kết cấu chịu áp chắc chắn và khả năng tạo cột áp phù hợp giúp RY65-40-200A đáp ứng tốt các hệ thống tuần hoàn dầu truyền nhiệt cần áp lực ổn định. Khi đường ống được tính toán đúng, mặt bích được lắp kín và bơm vận hành đúng điểm thiết kế, RY65-40-200A có thể duy trì hiệu quả lưu lượng 25 m³/h và cột áp 35 m trong hệ thống dầu nóng công nghiệp.

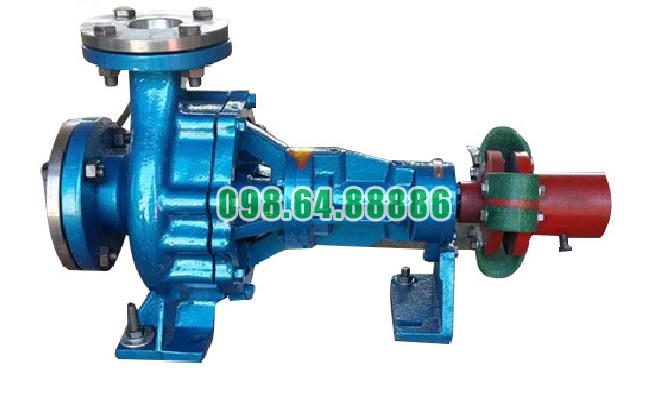

Cấu trúc trục và vòng bi chịu nhiệt trên bơm dầu truyền nhiệt RY65-40-200A là cụm cơ khí quan trọng giúp truyền chuyển động từ động cơ đến cánh bơm và giữ rotor làm việc ổn định khi bơm vận chuyển dầu nóng. Theo cấu tạo dòng RY, cụm này gồm trục bơm, hai ổ bi, thân ổ bi, nắp ổ bi, phớt dầu và hệ thống bôi trơn.
Trục bơm nằm dọc theo tâm của bơm, liên kết giữa cánh bơm và khớp nối động cơ. Khi động cơ hoạt động, mô-men xoắn được truyền qua khớp nối đến trục, sau đó trục làm cánh bơm quay.
Một đầu trục lắp cánh bơm và được cố định bằng đai ốc cánh bơm. Phần còn lại của trục đi xuyên qua cụm nắp bơm, thân ổ bi và kết nối với khớp nối ở phía động cơ.
Với RY65-40-200A vận hành ở tốc độ 2900 vòng/phút, trục phải được giữ đúng tâm để cánh bơm quay ổn định và hạn chế rung động trong quá trình làm việc.
Theo kết cấu của dòng RY, thân ổ bi sử dụng hai vòng bi để đỡ rotor. Hai vòng bi được bố trí ở hai vị trí khác nhau trên trục, giúp duy trì độ ổn định của cụm quay.
Vòng bi gần phía cánh bơm chịu trách nhiệm đỡ phần trục nằm gần cụm thủy lực. Khi lắp vòng bi này, phía có nắp chắn bụi được bố trí hướng về phía cánh bơm.
Theo hướng dẫn lắp ráp của dòng RY, vòng bi phía cánh bơm được bôi trơn bằng dầu truyền nhiệt sạch trước khi đưa bơm vào vận hành.
Cách bố trí này giúp vòng bi nhận được chất bôi trơn phù hợp trong khu vực chịu ảnh hưởng nhiệt từ thân bơm.
Vòng bi thứ hai nằm về phía khớp nối động cơ. Bộ phận này phối hợp với vòng bi phía cánh bơm để giữ trục đúng vị trí và hỗ trợ rotor quay ổn định.
Theo tài liệu của dòng RY, vòng bi phía khớp nối sử dụng mỡ gốc canxi phức hợp ZFG-2 để bôi trơn. Khi lắp, lượng mỡ được điền vào khoảng một nửa không gian giữa vòng bi và vỏ ổ.
Hai vòng bi được lắp bên trong thân ổ bi. Thân ổ bi có nhiệm vụ giữ vị trí các vòng bi và tạo kết cấu đỡ cho toàn bộ rotor.
Khi trục quay ở tốc độ cao, thân ổ bi giúp hạn chế dịch chuyển không mong muốn của trục. Đây là yếu tố quan trọng đối với RY65-40-200A vì sai lệch trục có thể làm tăng ma sát, tăng rung và gây nóng vòng bi.
Phía ngoài thân ổ bi có nắp ổ bi để giữ các chi tiết bên trong đúng vị trí.
Cụm trục còn được bố trí phớt dầu nhằm kiểm soát dầu bôi trơn và hạn chế chất lỏng di chuyển sang những khu vực không mong muốn. Phớt dầu phối hợp với các chi tiết làm kín khác để bảo vệ cụm vòng bi trong quá trình bơm vận hành.
Đặc điểm của cấu trúc trục và vòng bi chịu nhiệt trên bơm dầu truyền nhiệt RY65-40-200A nằm ở cách bố trí cụm ổ đỡ tách khỏi khu vực dòng dầu nóng và sử dụng phương pháp bôi trơn phù hợp cho từng vòng bi.
Dòng RY sử dụng kết cấu tản nhiệt tự nhiên thay cho hệ thống làm mát nước truyền thống. Khoảng cách kết cấu giữa thân bơm và cụm ổ bi hỗ trợ hạn chế nhiệt truyền trực tiếp từ môi chất nóng sang phần ổ đỡ.
Hai vòng bi được bôi trơn theo hai phương pháp khác nhau, giúp cụm trục duy trì khả năng quay ổn định khi bơm làm việc trong hệ thống dầu truyền nhiệt.
Trục bơm và trục động cơ phải được căn chỉnh đồng tâm khi lắp đặt. Theo hướng dẫn của dòng RY, sai số đo tại phần ngoài của khớp nối cho phép khoảng 0,1 mm, còn khe hở giữa hai đầu trục khoảng 2–3 mm.
Nếu trục bơm và trục động cơ không đồng tâm, lực tác động lên vòng bi tăng lên, làm cụm rotor rung mạnh và có thể khiến vòng bi nóng bất thường.
Vì vậy, căn chỉnh trục là một trong những yếu tố trực tiếp ảnh hưởng đến tuổi thọ của vòng bi trên RY65-40-200A.
Trước khi khởi động, dầu truyền nhiệt sạch cần được bổ sung vào thân ổ bi theo hướng dẫn của nhà sản xuất.
Trong quá trình sử dụng, tình trạng bôi trơn của vòng bi cần được kiểm tra định kỳ. Thiếu dầu hoặc sử dụng sai loại chất bôi trơn có thể làm vòng bi nóng lên và ảnh hưởng đến chuyển động của trục.
Theo hướng dẫn bảo dưỡng dòng RY, sau khoảng 300 giờ vận hành, vòng bi cần được tháo ra kiểm tra và làm sạch. Nếu bề mặt tiếp xúc bị hư hỏng thì cần thay vòng bi mới.
Khi động cơ hoạt động, khớp nối làm trục bơm quay. Hai vòng bi giữ và đỡ trục trong suốt quá trình này.
Trục tiếp tục truyền mô-men đến cánh bơm, trong khi vòng bi có nhiệm vụ giữ rotor đúng tâm và giảm ma sát tại các vị trí đỡ.
Có thể hiểu ngắn gọn theo chuỗi:
Động cơ → khớp nối → trục bơm → cánh bơm
Trong đó, hai vòng bi và thân ổ bi là cụm hỗ trợ giúp trục duy trì chuyển động quay ổn định.
Cấu trúc trục và vòng bi chịu nhiệt trên bơm dầu truyền nhiệt RY65-40-200A gồm trục bơm được đỡ bởi hai vòng bi đặt trong thân ổ bi. Một vòng bi nằm về phía cánh bơm và được bôi trơn bằng dầu truyền nhiệt sạch, vòng bi còn lại nằm về phía khớp nối và sử dụng mỡ bôi trơn phù hợp.
Cấu trúc này giúp trục RY65-40-200A duy trì độ ổn định khi quay ở 2900 vòng/phút, đồng thời hỗ trợ cụm rotor làm việc trong môi trường bơm dầu truyền nhiệt nhiệt độ cao. Việc căn chỉnh đồng tâm, bôi trơn đúng và kiểm tra vòng bi định kỳ là các yếu tố trực tiếp quyết định độ ổn định của cụm trục và vòng bi.

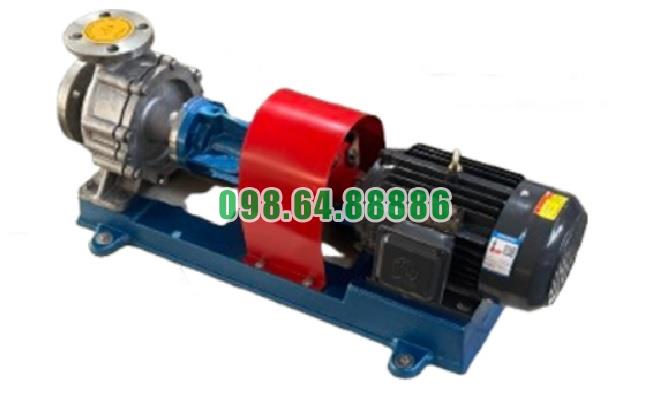

Bơm dầu nóng RY65-40-200A lưu lượng 25 m3/h, cột áp 35 m, công suất 5.5 kW, tốc độ 2900 vòng/phút
