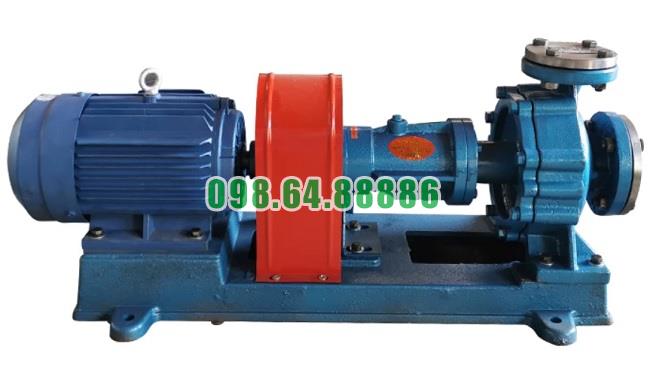

Bơm dầu nhiệt độ cao RY50-32-160 công suất 3 kW, cột áp 30 m, lưu lượng 12.5 m3/h, tốc độ 2900 vòng/phút

Cơ chế tản nhiệt tự nhiên không cần làm mát bằng nước của bơm dầu truyền nhiệt RY50-32-160

Bơm dầu truyền nhiệt RY50-32-160 được thiết kế để làm việc trong hệ thống tuần hoàn dầu nóng nhưng không cần bố trí hệ thống nước làm mát riêng cho cụm bơm. Điểm chính của thiết kế này là nhiệt được giải phóng tự nhiên thông qua kết cấu của bơm ra môi trường xung quanh, thay vì phải dùng nước tuần hoàn để lấy nhiệt ra khỏi thiết bị.

Nhiệt phát sinh tập trung tại khu vực thân bơm

Khi RY50-32-160 vận chuyển dầu truyền nhiệt nóng, thân bơm, nắp bơm và các chi tiết nằm gần buồng bơm sẽ tiếp nhận nhiệt trực tiếp từ môi chất.

Khu vực thân bơm vì vậy có nhiệt độ cao hơn đáng kể so với các bộ phận nằm xa buồng chứa dầu. Nếu nhiệt truyền liên tục về phía trục, ổ bi và khớp nối mà không được phân tán phù hợp, nhiệt độ của cụm truyền động có thể tăng lên trong quá trình vận hành.

Thiết kế tản nhiệt tự nhiên của RY50-32-160 hướng đến việc hạn chế ảnh hưởng này mà không cần sử dụng thêm nước làm mát.

Nhiệt được truyền qua kết cấu bơm

Từ thân bơm nóng, nhiệt truyền dần qua các chi tiết liên kết như nắp bơm, khu vực trục, giá đỡ và thân ổ trục.

Trong quá trình truyền nhiệt qua các bộ phận này, nhiệt không tập trung hoàn toàn tại một điểm mà được phân bố trên kết cấu của cụm bơm. Các bề mặt kim loại tiếp xúc với không khí xung quanh tiếp tục giải phóng nhiệt ra môi trường.

Có thể hình dung đường truyền nhiệt cơ bản theo hướng:

Dầu truyền nhiệt nóng → thân bơm → các chi tiết kết cấu trung gian → bề mặt bên ngoài bơm → môi trường xung quanh.

Nhờ quá trình này, bơm không cần một dòng nước riêng chạy qua áo làm mát hoặc khoang làm mát để đưa nhiệt ra ngoài.

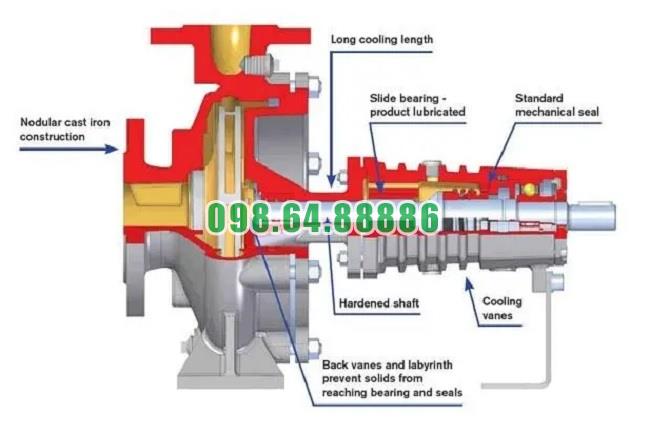

Khoảng cách kết cấu giúp giảm ảnh hưởng nhiệt đến ổ bi

Một đặc điểm quan trọng của RY50-32-160 là thân bơm và cụm ổ trục không tập trung thành một khối ngắn sát nhau. Giữa khu vực chứa dầu nóng và phía truyền động có các chi tiết kết cấu trung gian.

Khoảng cách này tạo điều kiện để nhiệt từ thân bơm được phân tán dần trước khi ảnh hưởng đến cụm ổ bi. Vì vậy, thân ổ trục không phải tiếp nhận toàn bộ nhiệt độ của dầu truyền nhiệt ngay lập tức.

Đây là yếu tố quan trọng đối với bơm dầu nóng vì ổ bi cần duy trì điều kiện làm việc ổn định để trục bơm có thể quay liên tục ở tốc độ 2.900 vòng/phút.

Bề mặt bơm trực tiếp giải phóng nhiệt ra môi trường

Trong cơ chế tản nhiệt tự nhiên, chính bề mặt bên ngoài của các bộ phận bơm tham gia vào quá trình giải phóng nhiệt.

Khi nhiệt từ vùng thân bơm truyền sang các bộ phận xung quanh, bề mặt kim loại nóng tiếp xúc với không khí và nhiệt được giải phóng dần ra môi trường. Quá trình này diễn ra liên tục trong thời gian bơm hoạt động và không cần thêm một thiết bị tuần hoàn nước làm mát.

Do đó, khả năng thông thoáng của khu vực lắp đặt cũng có ý nghĩa đối với quá trình thoát nhiệt tự nhiên của cụm bơm.

Không sử dụng áo nước làm mát riêng

Điểm khác biệt nổi bật của cơ chế tản nhiệt tự nhiên trên RY50-32-160 là không phải xây dựng thêm một hệ thống nước làm mát cho bơm.

Với phương án làm mát bằng nước, thông thường hệ thống phải có nguồn nước, đường cấp, đường hồi hoặc đường xả và các thiết bị kiểm soát dòng nước. Trong khi đó, RY50-32-160 sử dụng chính kết cấu bơm và khả năng thoát nhiệt tự nhiên ra môi trường để xử lý ảnh hưởng nhiệt.

Nhờ vậy, cụm bơm không phụ thuộc vào việc duy trì liên tục một dòng nước làm mát bên ngoài.

Tản nhiệt tự nhiên giúp kết cấu RY50-32-160 đơn giản hơn

Việc không phải tích hợp hệ thống nước làm mát giúp kết cấu của RY50-32-160 tập trung vào các cụm chính gồm thân bơm, bánh công tác, trục, bộ làm kín, thân ổ trục, giá đỡ và hệ thống truyền động.

Không có thêm đường nước làm mát giúp giảm số lượng kết nối phụ trên cụm bơm. Điều này làm cho việc bố trí RY50-32-160 trong hệ thống dầu truyền nhiệt gọn hơn và giảm các hạng mục phải kiểm tra trong quá trình vận hành.

Cơ chế tản nhiệt vẫn phụ thuộc vào việc vận hành đúng nhiệt độ

Tản nhiệt tự nhiên không có nghĩa là RY50-32-160 có thể chịu thay đổi nhiệt độ đột ngột. Trước khi bơm dầu nóng, thân bơm vẫn phải được gia nhiệt sơ bộ để nhiệt độ các chi tiết tăng từ từ.

Việc gia nhiệt đúng quy trình giúp thân bơm, trục và các bộ phận liên quan giãn nở tương đối đồng đều. Sau khi bơm đi vào trạng thái làm việc ổn định, thiết kế tản nhiệt tự nhiên mới hỗ trợ giải phóng lượng nhiệt truyền từ khu vực dầu nóng sang cụm bơm.

Vai trò của tản nhiệt tự nhiên đối với cụm ổ trục

Mục tiêu quan trọng của việc kiểm soát nhiệt trên RY50-32-160 là hạn chế nhiệt độ quá cao tại khu vực ổ bi.

Ổ bi có nhiệm vụ đỡ trục và giữ rôto quay ổn định. Nếu cụm ổ trục bị nung nóng quá mức trong thời gian dài, điều kiện bôi trơn và khả năng làm việc ổn định của ổ bi có thể bị ảnh hưởng.

Do đó, việc phân tán nhiệt từ vùng thân bơm ra môi trường trước khi nhiệt tập trung quá nhiều về phía ổ trục là một phần quan trọng trong thiết kế của bơm dầu truyền nhiệt.

Lợi ích của cơ chế không cần làm mát bằng nước

Cơ chế tản nhiệt tự nhiên giúp RY50-32-160 giảm nhu cầu sử dụng đường ống và thiết bị nước làm mát, từ đó làm cho cụm bơm gọn hơn. Hệ thống cũng không phải duy trì nguồn nước làm mát trong suốt thời gian vận hành bơm.

Việc giảm các thiết bị phụ trợ còn giúp đơn giản hóa công tác lắp đặt và bảo dưỡng, đồng thời hạn chế những sự cố phát sinh từ hệ thống nước làm mát như mất nước, tắc đường nước hoặc rò rỉ tại các đường kết nối phụ.

Giới hạn khi mô tả cơ chế tản nhiệt của RY50-32-160

Đối với RY50-32-160, thiết kế được xác định là tản nhiệt tự nhiên thay cho làm mát bằng nước. Tuy nhiên, không có thông số chi tiết về diện tích tản nhiệt, hệ số truyền nhiệt hoặc cấu tạo cánh tản nhiệt riêng của model này.

Vì vậy, không nên hiểu RY50-32-160 có thêm quạt cưỡng bức, áo nước, bộ trao đổi nhiệt hoặc một cụm cánh tản nhiệt đặc biệt nếu chưa có bản vẽ chi tiết xác nhận. Điểm cốt lõi của thiết kế là tận dụng kết cấu bơm để phân tán và giải phóng nhiệt tự nhiên ra môi trường.

Cơ chế tản nhiệt tự nhiên không cần làm mát bằng nước của bơm dầu truyền nhiệt RY50-32-160 dựa trên việc nhiệt từ dầu nóng truyền sang thân bơm, sau đó được phân bố qua các bộ phận kết cấu và giải phóng dần ra môi trường qua bề mặt bên ngoài của cụm bơm. Khoảng cách kết cấu giữa vùng thân bơm nóng và cụm ổ trục góp phần hạn chế nhiệt truyền trực tiếp đến các bộ phận quay và ổ bi.

Nhờ sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống nước làm mát, RY50-32-160 có kết cấu gọn hơn, giảm đường ống và thiết bị phụ trợ, đồng thời thuận lợi hơn trong lắp đặt, vận hành và bảo dưỡng trong hệ thống tuần hoàn dầu truyền nhiệt.

Giải pháp truyền nhiệt tối ưu cho ngành cao su nhờ bơm dầu truyền nhiệt RY50-32-160

Trong sản xuất cao su, nhiều công đoạn yêu cầu duy trì nhiệt độ ổn định và phân bố nhiệt đồng đều trong thời gian dài. Bơm dầu truyền nhiệt RY50-32-160 đảm nhiệm nhiệm vụ tuần hoàn dầu nóng giữa thiết bị gia nhiệt và các thiết bị sử dụng nhiệt, giúp hình thành vòng tuần hoàn nhiệt liên tục. Với lưu lượng 12,5 m³/h, cột áp 30 m, động cơ 3 kW và tốc độ 2.900 vòng/phút, RY50-32-160 phù hợp với các hệ thống cấp nhiệt có quy mô tương ứng trong nhà máy cao su.

Duy trì dòng dầu truyền nhiệt tuần hoàn liên tục

Vai trò chính của RY50-32-160 trong hệ thống truyền nhiệt ngành cao su là đưa dầu nóng từ thiết bị gia nhiệt đến máy sử dụng nhiệt và đưa dầu sau trao đổi nhiệt trở lại nguồn gia nhiệt.

Chu trình cơ bản được thực hiện theo hướng:

Thiết bị gia nhiệt → bơm RY50-32-160 → thiết bị sử dụng nhiệt → đường dầu hồi → thiết bị gia nhiệt.

Dòng tuần hoàn liên tục giúp nhiệt lượng được vận chuyển đều trong hệ thống thay vì tập trung tại một khu vực. Đây là điều kiện quan trọng đối với các dây chuyền cao su cần duy trì nhiệt độ ổn định trong quá trình sản xuất.

Cấp nhiệt ổn định cho thiết bị sản xuất cao su

Hỗ trợ duy trì nhiệt độ công nghệ

Trong các công đoạn gia công cao su có sử dụng dầu tải nhiệt, nhiệt độ thiết bị cần được giữ tương đối ổn định trong suốt chu kỳ sản xuất. Nếu lưu lượng dầu nóng không ổn định, nhiệt độ tại bề mặt trao đổi nhiệt có thể thay đổi và ảnh hưởng đến điều kiện công nghệ.

RY50-32-160 tạo lưu lượng tuần hoàn 12,5 m³/h, giúp dầu nóng liên tục đi qua đường ống và thiết bị trao đổi nhiệt. Khi bơm được lựa chọn đúng với trở lực của hệ thống, dòng dầu được duy trì ổn định hơn, từ đó hỗ trợ kiểm soát nhiệt độ của thiết bị.

Hạn chế chênh lệch nhiệt độ trong hệ thống

Trong một vòng dầu truyền nhiệt, dầu mất một phần nhiệt lượng sau khi đi qua thiết bị sử dụng nhiệt. Bơm có nhiệm vụ nhanh chóng đưa lượng dầu này trở lại bộ gia nhiệt đồng thời cấp dầu nóng mới đến thiết bị.

Quá trình tuần hoàn liên tục giúp giảm tình trạng dầu lưu lại quá lâu tại một vị trí và hỗ trợ duy trì sự phân bố nhiệt tương đối đồng đều trên toàn bộ vòng tuần hoàn.

Ứng dụng cho các công đoạn cần gia nhiệt trong ngành cao su

RY50-32-160 có thể được bố trí trong các hệ thống dầu tải nhiệt phục vụ những thiết bị sản xuất cao su có yêu cầu gia nhiệt gián tiếp. Tùy thiết kế dây chuyền, dầu nóng có thể được dẫn qua áo nhiệt, đường dầu trong khuôn hoặc bộ trao đổi nhiệt của thiết bị.

Đối với máy ép và khuôn gia nhiệt, dòng dầu tuần hoàn giúp cung cấp nhiệt liên tục cho khu vực cần duy trì nhiệt độ. Với các thiết bị cán, trộn hoặc gia công có sử dụng mạch dầu nóng, bơm đảm nhiệm việc đưa dầu qua các bộ phận trao đổi nhiệt để duy trì nhiệt độ công nghệ theo yêu cầu.

Điều quan trọng là lưu lượng và cột áp của RY50-32-160 phải phù hợp với tổng nhu cầu nhiệt, đường kính đường ống, chiều dài đường ống và trở lực của thiết bị thực tế.

Lưu lượng 12,5 m³/h hỗ trợ quá trình trao đổi nhiệt

Khả năng truyền nhiệt của hệ thống không chỉ phụ thuộc vào nhiệt độ dầu mà còn liên quan trực tiếp đến khả năng tuần hoàn môi chất.

Với lưu lượng danh định 12,5 m³/h, RY50-32-160 có khả năng liên tục đưa một lượng dầu nóng qua thiết bị trao đổi nhiệt. Dầu sau khi giảm nhiệt được đưa trở lại bộ gia nhiệt để tiếp nhận nhiệt lượng mới rồi tiếp tục chu trình.

Nhờ đó, bơm đóng vai trò kết nối giữa nguồn sinh nhiệt và thiết bị tiêu thụ nhiệt. Nếu không duy trì đủ lưu lượng tuần hoàn, nhiệt từ lò dầu khó được chuyển đến thiết bị một cách ổn định ngay cả khi công suất gia nhiệt đủ lớn.

Cột áp 30 m giúp thắng trở lực đường ống

Trong nhà máy cao su, hệ thống dầu truyền nhiệt thường bao gồm nhiều đoạn ống, van, co, bộ lọc và thiết bị trao đổi nhiệt. Những thành phần này tạo ra tổn thất áp suất khi dầu lưu thông.

Cột áp 30 m của RY50-32-160 tạo khả năng đưa dầu vượt qua trở lực của hệ thống trong phạm vi thiết kế phù hợp. Điều này giúp duy trì dòng tuần hoàn qua thiết bị thay vì để lưu lượng giảm mạnh do tổn thất trên đường ống.

Khi thiết kế hệ thống, cần tính tổng tổn thất áp suất thực tế để xác định điểm làm việc của bơm. RY50-32-160 chỉ phát huy hiệu quả tốt khi cột áp yêu cầu của hệ thống phù hợp với đặc tính của bơm.

Tốc độ 2.900 vòng/phút tạo dòng tuần hoàn ổn định

Động cơ truyền chuyển động đến bánh công tác với tốc độ khoảng 2.900 vòng/phút. Bánh công tác quay tạo năng lượng cho dầu truyền nhiệt, hình thành lưu lượng và áp lực cần thiết để dầu di chuyển liên tục trong vòng tuần hoàn.

Cơ chế bơm ly tâm phù hợp với nhiệm vụ tuần hoàn liên tục vì dòng dầu được vận chuyển đều, không tạo dòng chảy gián đoạn theo từng chu kỳ như một số dạng bơm thể tích.

Đối với hệ thống cấp nhiệt ngành cao su, sự liên tục của dòng dầu là yếu tố quan trọng để duy trì khả năng trao đổi nhiệt ổn định.

Công suất động cơ 3 kW phù hợp với hệ thống tuần hoàn tương ứng

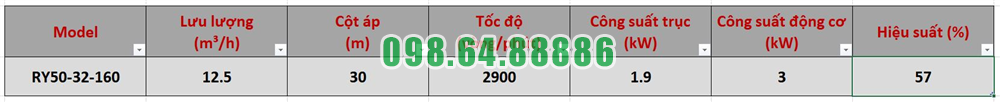

RY50-32-160 sử dụng động cơ công suất 3 kW để tạo lưu lượng 12,5 m³/h và cột áp 30 m tại điểm làm việc danh định.

Công suất động cơ không trực tiếp tạo nhiệt cho dây chuyền mà được sử dụng để vận chuyển dầu truyền nhiệt. Nguồn nhiệt được tạo ra tại lò hoặc thiết bị gia nhiệt, còn RY50-32-160 chịu trách nhiệm đưa nhiệt lượng đó đến đúng vị trí cần sử dụng.

Việc phân chia rõ chức năng gia nhiệt và tuần hoàn giúp hệ thống có khả năng điều khiển nhiệt độ linh hoạt hơn.

Khả năng làm việc với dầu truyền nhiệt nhiệt độ cao

Một ưu điểm quan trọng khi sử dụng RY50-32-160 trong ngành cao su là bơm được thiết kế chuyên cho dầu truyền nhiệt nóng. Dòng RY có thể sử dụng trong các hệ thống môi chất nhiệt độ cao, phù hợp với đặc điểm của các dây chuyền sản xuất cần gia nhiệt liên tục.

So với việc sử dụng một loại bơm nước thông thường cho môi chất nóng, kết cấu chuyên dụng cho dầu truyền nhiệt phù hợp hơn với yêu cầu về thân bơm, trục, ổ bi, bộ làm kín và kiểm soát ảnh hưởng của nhiệt độ.

Thiết kế tản nhiệt tự nhiên thuận lợi cho nhà máy cao su

RY50-32-160 sử dụng thiết kế tản nhiệt tự nhiên thay cho việc phụ thuộc vào một hệ thống nước làm mát riêng cho bơm.

Đối với dây chuyền sản xuất cao su, giải pháp này giúp giảm đường nước làm mát và các thiết bị phụ trợ xung quanh cụm bơm dầu. Kết cấu hệ thống trở nên gọn hơn, đồng thời giảm thêm một hạng mục phải kiểm tra và bảo dưỡng trong quá trình vận hành.

Điều này có ý nghĩa đối với hệ thống sản xuất liên tục, nơi yêu cầu độ ổn định của thiết bị tuần hoàn dầu tương đối cao.

Tăng tính ổn định của quá trình truyền nhiệt

Hiệu quả của RY50-32-160 trong ngành cao su không nằm ở việc trực tiếp tạo ra nhiệt mà ở khả năng duy trì dòng dầu nóng ổn định giữa nguồn nhiệt và thiết bị sử dụng nhiệt.

Khi lưu lượng tuần hoàn phù hợp, hệ thống có thể duy trì quá trình truyền nhiệt liên tục, giảm biến động nhiệt giữa các khu vực và hỗ trợ thiết bị công nghệ đạt nhiệt độ yêu cầu nhanh hơn sau khi khởi động.

Đối với quá trình sản xuất cần giữ nhiệt trong thời gian dài, sự ổn định của vòng tuần hoàn còn giúp hạn chế việc nhiệt độ tăng giảm liên tục gây ảnh hưởng đến điều kiện công nghệ.

Điều kiện để RY50-32-160 trở thành giải pháp truyền nhiệt phù hợp

RY50-32-160 không nên được lựa chọn chỉ dựa trên nhiệt độ dầu. Để bơm hoạt động hiệu quả trong dây chuyền cao su, hệ thống cần có nhu cầu lưu lượng và cột áp tương ứng với khả năng của bơm.

Điểm thiết kế nên nằm gần 12,5 m³/h và 30 m cột áp, đồng thời phải tính đến độ nhớt của dầu ở nhiệt độ làm việc, chiều dài đường ống, số lượng van và co, tổn thất qua bộ trao đổi nhiệt cũng như tổng số thiết bị sử dụng nhiệt.

Nếu hệ thống cần lưu lượng hoặc cột áp lớn hơn đáng kể, cần lựa chọn model RY có công suất phù hợp thay vì ép RY50-32-160 làm việc ngoài vùng thiết kế.

Giải pháp truyền nhiệt tối ưu cho ngành cao su nhờ bơm dầu truyền nhiệt RY50-32-160 tập trung vào khả năng duy trì dòng dầu nóng tuần hoàn liên tục giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt. Với lưu lượng 12,5 m³/h, cột áp 30 m, động cơ 3 kW và tốc độ 2.900 vòng/phút, bơm có thể đáp ứng hiệu quả cho các vòng tuần hoàn dầu tải nhiệt có quy mô phù hợp.

Việc sử dụng RY50-32-160 giúp hỗ trợ duy trì nhiệt độ công nghệ ổn định, phân phối nhiệt đồng đều hơn, đưa dầu hồi nhanh chóng trở lại thiết bị gia nhiệt và bảo đảm quá trình truyền nhiệt diễn ra liên tục. Đối với dây chuyền sản xuất cao su có thông số thủy lực phù hợp, đây là giải pháp tuần hoàn dầu nóng hiệu quả, gọn và thuận lợi cho vận hành lâu dài.
