Bơm dầu truyền nhiệt RYRY100-65-200 thiết kế bơm và động cơ đồng tâm
Bơm dầu truyền nhiệt RYRY100-65-200 được thiết kế với cụm bơm và động cơ bố trí đồng tâm nhằm bảo đảm quá trình truyền mô-men ổn định, giảm rung động và duy trì độ chính xác khi bơm làm việc liên tục. Sự đồng tâm giữa trục bơm và trục động cơ có vai trò đặc biệt quan trọng đối với hệ thống sử dụng dầu truyền nhiệt, bởi thiết bị thường phải vận hành ở nhiệt độ cao trong thời gian dài.
Khi hai trục nằm trên cùng một đường tâm, lực quay từ động cơ được truyền đến cánh bơm thuận lợi hơn. Trục bơm không phải chịu thêm lực lệch tâm, khớp nối ít bị biến dạng và ổ trục làm việc trong điều kiện tải ổn định. Đây là nền tảng giúp bơm duy trì lưu lượng, áp suất và độ kín trong quá trình tuần hoàn dầu nóng.
Vị trí đồng tâm giữa trục bơm và trục động cơ
Trong cụm RYRY100-65-200, động cơ truyền chuyển động quay đến trục bơm thông qua khớp nối. Đường tâm của trục động cơ và đường tâm của trục bơm cần được căn chỉnh chính xác theo cả phương ngang, phương đứng và phương góc.
Nếu hai trục chỉ lệch một khoảng nhỏ, khớp nối vẫn có thể truyền chuyển động trong thời gian đầu. Tuy nhiên, khi vận hành liên tục, sai lệch sẽ tạo ra tải phụ lên trục, ổ trục và phớt cơ khí. Tải phụ này thường tăng theo tốc độ quay và có thể rõ rệt hơn khi dầu truyền nhiệt đạt nhiệt độ cao.
Thiết kế đồng tâm giúp hạn chế tình trạng trục bơm bị uốn hoặc chịu lực ngang ngoài thiết kế. Khi trục quay đúng tâm, cánh bơm giữ được vị trí ổn định trong buồng bơm, khe hở giữa phần quay và phần tĩnh ít thay đổi, dòng dầu đi qua buồng bơm đều hơn.
Vai trò của khớp nối trong thiết kế đồng tâm
Khớp nối là bộ phận liên kết trực tiếp giữa động cơ và bơm. Khớp nối phải truyền đủ mô-men xoắn, đồng thời cho phép bù một phần sai lệch rất nhỏ phát sinh trong quá trình lắp đặt hoặc do giãn nở nhiệt.
Khớp nối không có nhiệm vụ bù cho sai lệch lớn giữa hai trục. Nếu lắp đặt lệch quá mức, phần đàn hồi hoặc các chi tiết truyền động trong khớp nối sẽ nhanh chóng bị mòn. Khi đó, rung động tăng, tiếng ồn xuất hiện và mô-men truyền đến cánh bơm không còn ổn định.
Với bơm dầu truyền nhiệt RYRY100-65-200, khớp nối cần được che chắn an toàn và bố trí khoảng hở phù hợp để kiểm tra, bảo dưỡng. Vỏ che khớp nối cũng giúp hạn chế nguy cơ tiếp xúc với bộ phận quay và bảo vệ khu vực truyền động khỏi bụi bẩn, dầu bám hoặc tác động bên ngoài.
Đồng tâm giúp giảm tải cho ổ trục
Ổ trục có nhiệm vụ giữ trục bơm quay đúng vị trí. Khi bơm và động cơ đồng tâm, tải tác động lên ổ trục chủ yếu nằm trong phạm vi thiết kế. Bề mặt lăn hoặc bề mặt trượt của ổ trục làm việc đều, nhiệt sinh ra thấp hơn và khả năng duy trì độ chính xác của trục tốt hơn.
Nếu trục động cơ và trục bơm lệch nhau, ổ trục phải chịu thêm tải hướng kính và tải dao động. Trong thời gian dài, ổ trục có thể phát sinh tiếng ồn, tăng nhiệt, tăng độ rơ hoặc mòn không đều. Độ rơ của ổ trục lại làm trục bơm dao động mạnh hơn, kéo theo nguy cơ hư hỏng phớt và mất ổn định cánh bơm.
Việc duy trì đồng tâm vì vậy không chỉ bảo vệ khớp nối mà còn giúp kéo dài tuổi thọ của ổ trục. Đây là yếu tố quan trọng đối với bơm phải vận hành liên tục trong dây chuyền gia nhiệt.
Đồng tâm bảo vệ phớt cơ khí
Phớt cơ khí nằm tại vị trí trục đi qua thân bơm và có nhiệm vụ ngăn dầu truyền nhiệt rò ra ngoài. Bề mặt làm kín của phớt phải tiếp xúc đều trong khi trục quay.
Khi trục bơm bị lệch do cụm bơm và động cơ không đồng tâm, phớt có thể chịu chuyển động đảo hoặc rung hướng kính. Hai bề mặt làm kín không còn tiếp xúc ổn định, khiến dầu rò rỉ qua phớt. Dầu nóng rò ra ngoài có thể tạo mùi, bám cặn trên thân bơm hoặc tiếp xúc với bề mặt có nhiệt độ cao.
Thiết kế đồng tâm giúp trục quay ổn định tại khu vực phớt, hạn chế rung và giảm mài mòn trên bề mặt làm kín. Khi phớt được làm việc đúng vị trí, khả năng duy trì độ kín của bơm sẽ tốt hơn, đặc biệt trong giai đoạn nhiệt độ dầu tăng hoặc áp suất trong buồng bơm thay đổi.
Ảnh hưởng đến độ ổn định của cánh bơm
Cánh bơm RYRY100-65-200 phải quay trong buồng bơm với khe hở phù hợp. Sự đồng tâm giữa động cơ và bơm giúp trục duy trì quỹ đạo quay ổn định, nhờ đó cánh bơm không bị dao động quá mức trong quá trình làm việc.
Khi cánh bơm quay đúng tâm, dầu truyền nhiệt được hút vào vùng trung tâm và đẩy ra ngoài theo hướng thiết kế. Dòng dầu ít bị xáo trộn do rung cơ học, hiệu suất truyền năng lượng từ cánh bơm sang dầu được duy trì tốt hơn.
Nếu trục bị lệch, cánh bơm có thể tạo lực không cân bằng. Trường hợp nghiêm trọng, cánh có thể tiến sát hoặc va chạm với phần tĩnh bên trong thân bơm. Điều này làm tăng tiếng ồn, tạo mạt kim loại, làm giảm lưu lượng và gây hư hỏng nghiêm trọng cho buồng bơm.
Đồng tâm và khả năng giảm rung
Rung động của cụm bơm thường liên quan trực tiếp đến độ cân bằng cánh bơm, độ thẳng của trục, tình trạng ổ trục, khớp nối và độ đồng tâm giữa động cơ với bơm. Trong đó, sai lệch đồng tâm là nguyên nhân phổ biến làm rung tăng sau khi lắp đặt hoặc sau một thời gian vận hành.
Khi hai trục đồng tâm, lực quay được truyền theo hướng ổn định, giảm lực ngang tác động lên bệ bơm. Cụm bơm vận hành êm hơn, các mối ghép ít bị lỏng và đường ống ít chịu rung truyền từ thiết bị.
Rung thấp cũng giúp giảm tải lên thân bơm. Mặt bích, bu lông, gioăng và vị trí lắp phớt không phải chịu dao động liên tục. Điều này giúp duy trì độ kín của hệ thống dầu truyền nhiệt và hạn chế nguy cơ rò dầu tại các mối ghép.
Đồng tâm trong điều kiện nhiệt độ cao
Khi bơm dầu truyền nhiệt làm việc, thân bơm, trục, khớp nối, bệ đỡ và đường ống đều có thể giãn nở. Sự giãn nở không đồng đều có khả năng làm thay đổi vị trí tương đối giữa trục bơm và trục động cơ.
Vì vậy, căn chỉnh đồng tâm cần được thực hiện dựa trên điều kiện vận hành thực tế, không chỉ dựa trên trạng thái nguội. Khoảng bù giãn nở phải được xem xét theo thiết kế của cụm bơm, nhiệt độ làm việc và kết cấu bệ đỡ.
Nếu không tính đến giãn nở nhiệt, cụm bơm có thể đồng tâm khi chưa vận hành nhưng bị lệch khi dầu đạt nhiệt độ cao. Khi đó, rung và tải lên ổ trục sẽ tăng trong chính thời điểm hệ thống cần làm việc ổn định nhất.
Yêu cầu đối với bệ đặt bơm và động cơ
Bệ đặt phải có độ cứng đủ để giữ bơm và động cơ trên cùng một mặt phẳng chuẩn. Nền yếu, bệ cong hoặc bu lông neo không chắc có thể làm thay đổi vị trí của một trong hai thiết bị sau khi chạy máy.
Bề mặt lắp đặt cần sạch, phẳng và không có dị vật dưới chân đế. Các điểm đỡ phải phân bố đều, tránh tình trạng một chân đế chịu tải quá lớn trong khi chân khác bị hở. Khi siết bu lông, cần siết đều để không làm thân bơm hoặc khung động cơ bị xoắn.
Đường ống hút và đường ống đẩy phải có giá đỡ riêng. Không để trọng lượng đường ống hoặc lực giãn nở nhiệt tác động trực tiếp lên thân bơm. Tải đường ống có thể làm dịch chuyển bơm, từ đó phá vỡ độ đồng tâm đã căn chỉnh giữa bơm và động cơ.
Căn chỉnh cụm bơm và động cơ
Quá trình căn chỉnh cần kiểm tra cả sai lệch song song và sai lệch góc giữa hai trục. Sai lệch song song xảy ra khi đường tâm của hai trục không nằm trên cùng một vị trí theo phương ngang hoặc phương đứng. Sai lệch góc xảy ra khi hai trục tạo thành một góc thay vì nằm thẳng hàng.
Cần kiểm tra độ đồng tâm sau khi bơm và động cơ đã được cố định trên bệ. Sau khi kết nối đường ống, nên kiểm tra lại vì lực từ đường ống có thể làm thay đổi vị trí thân bơm. Khi hoàn tất chạy thử, cần tiếp tục theo dõi rung, nhiệt độ ổ trục và tình trạng khớp nối để xác nhận cụm bơm duy trì được độ ổn định.
Không nên dùng khớp nối để che giấu sai lệch lắp đặt. Nếu khớp nối nóng bất thường, phần tử đàn hồi mòn nhanh hoặc cụm bơm rung theo chu kỳ, cần dừng máy và kiểm tra lại độ đồng tâm.
Dấu hiệu cụm bơm bị lệch tâm
Cụm RYRY100-65-200 có thể bị lệch tâm khi xuất hiện rung tăng tại khu vực khớp nối, tiếng ồn bất thường, nhiệt độ ổ trục cao hoặc phớt cơ khí rò dầu. Một dấu hiệu khác là phần tử đàn hồi của khớp nối bị mòn không đều hoặc xuất hiện bụi cao su quanh vỏ che.
Nếu trục bị lệch trong thời gian dài, dòng điện động cơ có thể tăng do tải cơ học phát sinh. Lưu lượng và áp suất bơm cũng có thể giảm nếu cánh bơm dao động trong buồng bơm hoặc nếu khớp nối không truyền mô-men ổn định.
Khi phát hiện các dấu hiệu này, cần kiểm tra đồng thời bệ đặt, khớp nối, trục, ổ trục, đường ống và thân bơm. Không nên kết luận ngay rằng nguyên nhân chỉ nằm ở động cơ hoặc chỉ nằm ở phớt.
Giá trị của thiết kế bơm và động cơ đồng tâm
Thiết kế bơm và động cơ đồng tâm giúp RYRY100-65-200 truyền công suất ổn định từ động cơ đến cánh bơm, giảm tải phụ lên trục và ổ trục, bảo vệ phớt cơ khí तथा hạn chế rung trong quá trình tuần hoàn dầu nóng.
Độ đồng tâm chỉ được duy trì khi bệ đặt đủ cứng, khớp nối phù hợp, đường ống được đỡ độc lập và quá trình giãn nở nhiệt được tính đến. Khi các yếu tố này được bảo đảm, cụm bơm hoạt động êm hơn, độ kín tốt hơn và các bộ phận truyền động có điều kiện làm việc ổn định trong thời gian dài
Bơm dầu truyền nhiệt RYRY100-65-200 phục vụ hệ thống gia nhiệt công nghiệp
Bơm dầu truyền nhiệt RYRY100-65-200 được sử dụng trong các hệ thống gia nhiệt công nghiệp nhằm duy trì dòng dầu nóng tuần hoàn giữa bộ gia nhiệt và thiết bị tiêu thụ nhiệt. Bơm vận chuyển dầu truyền nhiệt qua đường ống cấp, đưa đến áo gia nhiệt, bộ trao đổi nhiệt, lò gia nhiệt, máy sấy, bồn công nghệ, nồi phản ứng, máy ép hoặc các thiết bị cần duy trì nhiệt độ ổn định.
Trong hệ thống này, dầu truyền nhiệt không bị tiêu hao trong quá trình cấp nhiệt mà liên tục nhận nhiệt từ nguồn gia nhiệt, truyền nhiệt cho thiết bị công nghệ rồi quay trở lại để được gia nhiệt lại. Bơm RYRY100-65-200 tạo ra áp suất và lưu lượng cần thiết để duy trì chu trình tuần hoàn đó, bảo đảm nhiệt được phân phối liên tục đến các vị trí sử dụng.
Vị trí của bơm trong mạch gia nhiệt công nghiệp
Bơm thường được bố trí trên đường hồi hoặc đường cấp của mạch dầu truyền nhiệt, tùy theo thiết kế của từng hệ thống. Dầu sau khi đi qua bộ gia nhiệt được đưa đến cửa hút hoặc được bơm hút từ đường hồi để tiếp tục cấp đến các thiết bị tiêu thụ nhiệt.
Mạch tuần hoàn cơ bản gồm bồn giãn nở, bồn chứa dầu, bộ gia nhiệt, bơm tuần hoàn, đường ống cấp, thiết bị sử dụng nhiệt và đường ống hồi. Bơm phải tạo đủ áp suất để vượt qua tổn thất trong đường ống, van, bộ lọc, bộ trao đổi nhiệt và các kênh gia nhiệt bên trong thiết bị.
Khi hệ thống có nhiều thiết bị sử dụng nhiệt cùng lúc, đường ống thường được chia thành các nhánh. Bơm cần duy trì áp suất ổn định tại đường cấp để các nhánh nhận được lượng dầu phù hợp. Nếu áp suất không đủ, thiết bị ở cuối tuyến có thể thiếu dầu nóng, dẫn đến nhiệt độ thấp hơn giá trị yêu cầu.
Nguyên tắc tạo dòng dầu nóng
Bơm RYRY100-65-200 hoạt động theo nguyên tắc bơm ly tâm. Động cơ truyền chuyển động quay cho trục và bánh công tác. Khi bánh công tác quay, dầu truyền nhiệt đi vào khu vực tâm bánh công tác, sau đó được đẩy ra mép ngoài dưới tác dụng của lực ly tâm.
Dầu rời khỏi bánh công tác với vận tốc và năng lượng cao hơn. Thân bơm thu gom dòng dầu, chuyển một phần động năng thành áp suất và dẫn dầu đến cửa xả. Áp suất này giúp dầu di chuyển qua hệ thống đường ống và truyền nhiệt đến thiết bị công nghiệp.
Khả năng cấp dầu thực tế phụ thuộc vào tốc độ quay, đường kính bánh công tác, độ nhớt của dầu, nhiệt độ vận hành và trở lực của mạch tuần hoàn. Vì vậy, cùng một bơm nhưng lưu lượng và áp suất có thể thay đổi khi hệ thống thay đổi chiều dài đường ống, số lượng thiết bị hoặc nhiệt độ làm việc.
Cấp dầu cho bộ trao đổi nhiệt công nghiệp
Bơm RYRY100-65-200 thường được sử dụng để cấp dầu nóng cho các bộ trao đổi nhiệt dạng ống, dạng tấm hoặc kết cấu áo gia nhiệt. Dầu truyền nhiệt đi qua một phía của thiết bị, truyền nhiệt qua vách kim loại và làm nóng môi chất ở phía còn lại.
Trong bộ trao đổi nhiệt, lưu lượng dầu phải được duy trì đủ để bề mặt truyền nhiệt nhận nhiệt đồng đều. Lưu lượng thấp làm giảm hệ số truyền nhiệt và khiến thời gian gia nhiệt kéo dài. Dòng dầu không ổn định còn có thể tạo ra chênh lệch nhiệt độ lớn giữa đầu vào và đầu ra, ảnh hưởng đến chất lượng của sản phẩm hoặc nguyên liệu.
Khi thiết bị trao đổi nhiệt bị bám cặn, trở lực dòng chảy tăng lên. Bơm phải làm việc với áp suất cao hơn để duy trì lưu lượng, khiến công suất động cơ tăng và hiệu suất toàn hệ thống giảm. Việc theo dõi áp suất trước và sau thiết bị giúp phát hiện sớm tình trạng tắc nghẽn hoặc suy giảm khả năng truyền nhiệt.
Phục vụ áo gia nhiệt và thiết bị công nghệ
Trong các bồn chứa, bồn phối trộn, nồi phản ứng và bồn công nghệ, dầu truyền nhiệt được đưa qua áo gia nhiệt bao quanh thiết bị. Bơm RYRY100-65-200 bảo đảm dầu nóng đi liên tục quanh thân hoặc đáy thiết bị, giúp duy trì nhiệt độ vật liệu bên trong.
Áo gia nhiệt cần được cấp dầu với lưu lượng phù hợp để hạn chế các vùng nhiệt không đồng đều. Nếu dầu phân bố không tốt, một phần thành bồn có thể bị quá nhiệt trong khi phần nguyên liệu ở xa bề mặt gia nhiệt chưa đạt nhiệt độ cần thiết. Tình trạng này thường ảnh hưởng đến độ nhớt, khả năng khuấy trộn, tốc độ phản ứng hoặc chất lượng sản phẩm.
Đối với bồn chứa nguyên liệu có độ nhớt cao, dòng dầu nóng giúp nguyên liệu duy trì trạng thái dễ bơm và dễ phối trộn. Khi nhiệt độ giảm, nguyên liệu có thể đặc lại, làm tăng tải cho máy khuấy và bơm công nghệ. Dầu truyền nhiệt tuần hoàn ổn định giúp hạn chế hiện tượng này trong suốt thời gian lưu trữ hoặc chờ cấp liệu.
Cấp nhiệt cho máy sấy công nghiệp
Bơm dầu truyền nhiệt được dùng trong các hệ thống sấy gián tiếp, trong đó dầu nóng truyền nhiệt cho bề mặt kim loại hoặc bộ trao đổi nhiệt để tạo khí nóng hoặc làm nóng trực tiếp buồng sấy. Cấu hình này phù hợp với các dây chuyền cần kiểm soát nhiệt độ chính xác và hạn chế tiếp xúc trực tiếp giữa sản phẩm với khí cháy.
Dòng dầu phải duy trì ổn định trong suốt thời gian sấy. Khi lưu lượng thay đổi, nhiệt độ bề mặt gia nhiệt cũng thay đổi theo, làm độ ẩm sản phẩm sau sấy không đồng đều. Với nguyên liệu nhạy nhiệt, nhiệt độ tăng đột ngột có thể làm sản phẩm biến màu, biến tính hoặc giảm chất lượng.
Bơm cần được lựa chọn và vận hành theo tải nhiệt của buồng sấy, chiều dài đường ống và độ nhớt của dầu. Không nên tăng lưu lượng vượt quá yêu cầu chỉ để rút ngắn thời gian sấy, vì điều này có thể làm tăng tổn thất áp suất và tải của động cơ mà không cải thiện tương ứng hiệu quả truyền nhiệt.
Duy trì nhiệt độ trong lò và dây chuyền sản xuất
Trong các lò gia nhiệt, lò sấy, lò tôi, lò ổn nhiệt hoặc hệ thống gia nhiệt khuôn, bơm RYRY100-65-200 có nhiệm vụ đưa dầu truyền nhiệt đến các vùng cần kiểm soát nhiệt. Dầu được phân phối qua các ống dẫn, coil hoặc khoang gia nhiệt để tạo môi trường nhiệt ổn định.
Hệ thống tuần hoàn cưỡng bức bằng bơm giúp hạn chế hiện tượng nhiệt tập trung tại khu vực gần bộ gia nhiệt. Dầu sau khi nhận nhiệt được phân tán đến các vùng khác, nhờ đó nhiệt độ trong lò hoặc trên bề mặt thiết bị được cân bằng tốt hơn.
Nếu bơm dừng đột ngột trong khi nguồn gia nhiệt vẫn hoạt động, dầu có thể bị giữ lại trong vùng nhiệt cao. Nhiệt độ dầu tăng nhanh có thể gây oxy hóa, tạo cặn hoặc làm hỏng các bộ phận làm kín. Vì vậy, hệ thống công nghiệp cần có liên động giữa bơm tuần hoàn, bộ gia nhiệt và cảm biến nhiệt độ.
Yêu cầu đối với điều kiện hút của bơm
Dầu truyền nhiệt phải được cấp đầy đủ và liên tục đến cửa hút của bơm. Đường hút cần có kích thước phù hợp, ít đoạn cong gấp và hạn chế các vị trí có thể tích tụ khí. Van hút phải mở hoàn toàn khi bơm vận hành, còn bộ lọc phải được kiểm tra thường xuyên để tránh làm giảm áp suất hút.
Khi dầu còn lạnh, độ nhớt cao làm tăng sức cản trong đường ống và giảm khả năng hút. Khi dầu quá nóng, áp suất tại cửa hút có thể giảm, làm xuất hiện bọt hơi hoặc xâm thực. Cả hai trạng thái đều khiến bơm rung, phát ra tiếng ồn, giảm lưu lượng và làm nhiệt độ các thiết bị công nghiệp dao động.
Trước khi khởi động, thân bơm và đường hút phải được điền đầy dầu. Không được để bơm chạy khô, vì phớt trục có thể bị quá nhiệt, mất khả năng làm kín và nhanh chóng hư hỏng.
Kiểm soát lưu lượng và áp suất trong hệ thống
Lưu lượng của bơm phải phù hợp với tổng tải nhiệt của các thiết bị đang hoạt động. Khi nhiều thiết bị cùng sử dụng dầu nóng, lưu lượng cần được phân bổ qua các nhánh bằng van điều chỉnh hoặc thiết bị cân bằng dòng.
Áp suất xả quá thấp có thể khiến dầu không đến được thiết bị ở xa hoặc không đi đủ qua các kênh gia nhiệt nhỏ. Áp suất quá cao làm tăng tải lên động cơ, van, mặt bích và đường ống. Việc điều chỉnh van cần dựa trên áp suất, lưu lượng và nhiệt độ thực tế thay vì chỉ thay đổi tùy ý theo cảm nhận.
Bơm không nên làm việc lâu trong trạng thái van xả đóng kín. Khi dầu không lưu thông, nhiệt tích tụ trong thân bơm và có thể làm nhiệt độ dầu tăng bất thường. Ngược lại, vận hành với lưu lượng vượt vùng phù hợp có thể khiến động cơ quá tải và làm tăng rung động của cụm bơm.
Dầu truyền nhiệt và hiệu quả vận hành
Dầu truyền nhiệt sử dụng cho bơm RYRY100-65-200 phải phù hợp với nhiệt độ làm việc của hệ thống. Dầu có độ nhớt quá cao làm tăng tổn thất trên đường ống và khiến động cơ phải tiêu thụ nhiều năng lượng hơn. Dầu bị oxy hóa hoặc phân hủy nhiệt có thể tạo cặn trong bánh công tác, bộ lọc, van và bề mặt trao đổi nhiệt.
Cặn bám trên bề mặt truyền nhiệt làm tăng trở lực và giảm khả năng truyền nhiệt. Khi đó, hệ thống phải tăng nhiệt độ dầu hoặc kéo dài thời gian gia nhiệt mới đạt được cùng một mức nhiệt, làm mức tiêu thụ năng lượng tăng lên.
Cần ngăn nước, tạp chất, dầu khác loại hoặc hóa chất công nghệ lọt vào mạch dầu. Những chất này có thể làm dầu tạo bọt, thay đổi độ nhớt, giảm độ ổn định nhiệt và ảnh hưởng đến phớt trục.
Kiểm soát rò rỉ dầu nóng
Phớt trục là bộ phận quan trọng trong việc ngăn dầu truyền nhiệt rò rỉ ra ngoài tại vị trí trục quay. Khi bơm làm việc ở nhiệt độ cao, phớt chịu tác động đồng thời của nhiệt độ, áp suất, chuyển động quay và rung động.
Dấu hiệu phớt có vấn đề gồm vệt dầu quanh trục, mùi dầu nóng, nhiệt độ khu vực phớt tăng, dầu nhỏ giọt hoặc lượng dầu bổ sung cho hệ thống tăng bất thường. Rò rỉ kéo dài làm giảm lượng dầu tuần hoàn và có thể khiến dầu tiếp xúc với động cơ, khớp nối hoặc bề mặt có nhiệt độ cao.
Trong hệ thống gia nhiệt công nghiệp, dầu rò rỉ cần được xử lý sớm vì có thể gây cháy, làm trơn trượt sàn thao tác hoặc ảnh hưởng đến vật liệu và thiết bị xung quanh. Không nên tiếp tục vận hành bơm ở tải cao khi phớt đã mất khả năng làm kín.
Phối hợp với bộ gia nhiệt và hệ thống bảo vệ
Bơm RYRY100-65-200 phải được kết nối logic với bộ gia nhiệt. Khi bơm dừng, áp suất giảm hoặc lưu lượng không đạt yêu cầu, bộ gia nhiệt cần tự động giảm công suất hoặc ngắt để tránh dầu bị nung nóng tại chỗ.
Cảm biến nhiệt độ trên đường cấp và đường hồi giúp xác định mức độ truyền nhiệt của hệ thống. Nếu nhiệt độ dầu cấp tăng nhưng nhiệt độ thiết bị không tăng tương ứng, có thể xuất hiện tình trạng lưu lượng thấp, kênh gia nhiệt bị tắc hoặc bề mặt trao đổi nhiệt bị bám cặn.
Ngoài nhiệt độ, cần theo dõi áp suất xả, dòng điện động cơ, độ rung và tiếng ồn. Sự thay đổi đồng thời của các thông số này thường cho thấy bơm hoặc mạch tuần hoàn đang làm việc ngoài điều kiện bình thường.
Dấu hiệu bất thường khi vận hành công nghiệp
Lưu lượng dầu giảm có thể do bộ lọc bị tắc, mức dầu thấp, van chưa mở đủ, đường hút bị nghẽn hoặc dầu tăng độ nhớt. Nếu áp suất xả giảm trong khi tốc độ động cơ không thay đổi, cần kiểm tra bánh công tác và khả năng lọt khí vào đường hút.
Rung động tăng có thể do xâm thực, lệch tâm giữa bơm và động cơ, khớp nối mòn, ổ bi hư hỏng hoặc bánh công tác mất cân bằng. Rung động kéo dài có thể làm hỏng phớt trục và gây tải bất thường lên đường ống.
Dòng điện động cơ tăng có thể liên quan đến dầu quá đặc, lưu lượng vượt mức, ổ bi bị kẹt hoặc bánh công tác cọ sát vào thân bơm. Nhiệt độ thân bơm tăng nhanh thường cần được kiểm tra cùng với tình trạng tuần hoàn và điều kiện đóng mở của các van.
Duy trì khả năng cấp nhiệt ổn định
Bơm dầu truyền nhiệt RYRY100-65-200 phục vụ hệ thống gia nhiệt công nghiệp bằng cách bảo đảm dầu nóng được vận chuyển liên tục từ nguồn gia nhiệt đến các thiết bị tiêu thụ nhiệt. Hiệu quả của bơm thể hiện qua khả năng duy trì lưu lượng, áp suất và nhiệt độ dầu ổn định trong toàn mạch.
Việc giữ đường hút thông thoáng, điền đầy dầu trước khi khởi động, sử dụng dầu đúng yêu cầu, kiểm soát phớt trục và phối hợp liên động với bộ gia nhiệt giúp hạn chế sự cố trong quá trình vận hành. Khi dòng dầu được duy trì đúng điều kiện, các thiết bị như bộ trao đổi nhiệt, áo gia nhiệt, máy sấy, lò công nghiệp và bồn công nghệ có thể đạt nhiệt độ yêu cầu với mức dao động thấp hơn.

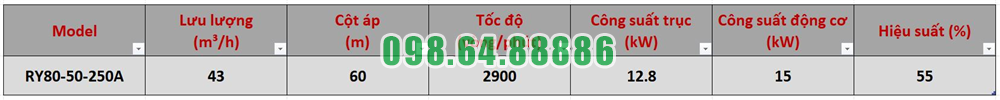

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

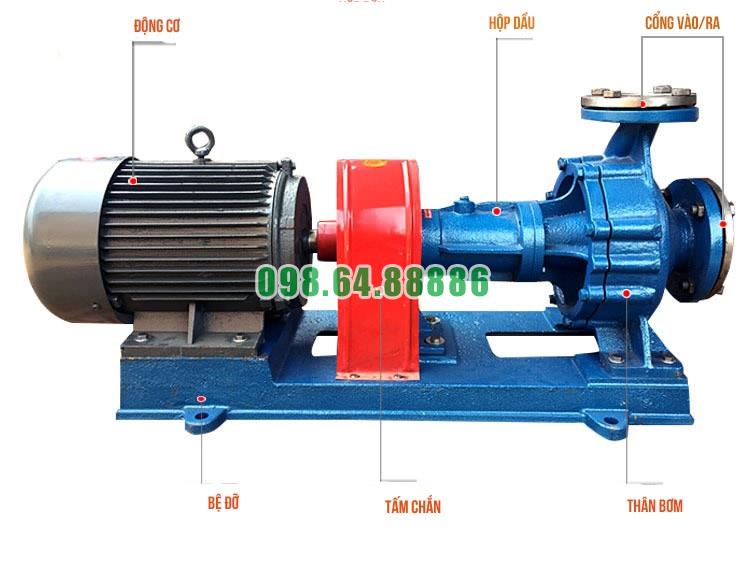

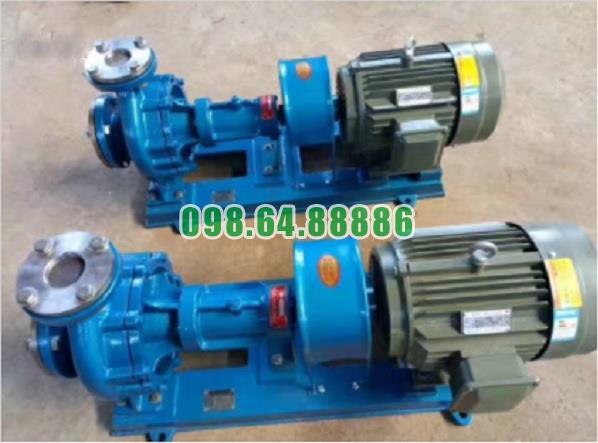

Hình ảnh thực tế bơm dầu truyền nhiệt RY
