Bơm dầu truyền nhiệt RY80-50-200 được thiết kế theo hướng gọn, kết cấu hợp lý và các cụm chi tiết được bố trí tập trung trên cùng một bệ máy. Nhờ đó, quá trình vận chuyển, bố trí vị trí lắp và căn chỉnh bơm trong hệ thống trở nên thuận tiện hơn.
Với lưu lượng 50 m³/h, cột áp 50 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 15 kW, RY80-50-200 phù hợp với các hệ thống tuần hoàn dầu tải nhiệt cần thiết bị có kết cấu chắc chắn nhưng không quá cồng kềnh.
Một ưu điểm quan trọng của Bơm dầu truyền nhiệt RY80-50-200 là bơm và động cơ được lắp đồng tâm trên cùng một bệ máy.
Cách bố trí này giúp cụm thiết bị tạo thành một khối thống nhất, thuận tiện khi đưa vào vị trí lắp đặt. Người vận hành không phải bố trí riêng biệt nhiều cụm truyền động, từ đó giảm công việc căn chỉnh ban đầu.
Khớp nối mềm giữa bơm và động cơ cũng giúp kết cấu truyền động gọn hơn, đồng thời thuận tiện cho việc kiểm tra và bảo dưỡng sau này.
RY80-50-200 sử dụng kết cấu đỡ một phía với cụm thân bơm, trục, ổ bi và giá đỡ được bố trí theo một trục thống nhất.
Thiết kế này làm cho tổng thể bơm tương đối rõ ràng và dễ tiếp cận. Khi bố trí trong phòng máy hoặc trên bệ thiết bị, người lắp đặt có thể dễ dàng xác định vị trí cửa hút, cửa xả, động cơ và không gian bảo dưỡng.
Kết cấu tập trung cũng giúp giảm sự phức tạp của cụm bơm so với những hệ thống cần nhiều đường ống hoặc thiết bị phụ trợ đi kèm.
Cửa hút của Bơm dầu truyền nhiệt RY80-50-200 được bố trí theo phương trục. Với đường kính danh nghĩa 80 mm, vị trí này thuận tiện để kết nối với đường ống dầu từ hệ thống.
Đường hút có thể được bố trí thẳng vào tâm bơm, giúp việc thiết kế tuyến ống rõ ràng và hạn chế các đoạn chuyển hướng không cần thiết gần cửa hút.
Cửa xả có đường kính danh nghĩa 50 mm và được bố trí theo hướng tâm, phương thẳng đứng.
Kiểu bố trí cửa xả này thuận tiện cho việc kết nối đường ống đi lên hoặc dẫn sang các thiết bị sử dụng nhiệt. Đồng thời, nó giúp tiết kiệm diện tích theo phương ngang tại khu vực đặt bơm.
Một điểm đáng chú ý trong thiết kế của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Điều này giúp Bơm dầu truyền nhiệt RY80-50-200 không cần bố trí thêm đường cấp nước làm mát, đường hồi nước và các phụ kiện liên quan.
Nhờ giảm số lượng thiết bị phụ trợ, khu vực lắp đặt trở nên gọn hơn, việc đi đường ống đơn giản hơn và công tác bố trí mặt bằng cũng thuận tiện hơn.
Đây là yếu tố trực tiếp góp phần làm cho RY80-50-200 dễ lắp đặt trong các hệ thống dầu tải nhiệt công nghiệp.
Thân ổ trục, ổ bi và giá đỡ của RY80-50-200 được bố trí thành một cụm liên kết với thân bơm.
Cách bố trí này vừa giữ trục bơm ổn định, vừa giúp toàn bộ phần cơ khí có kết cấu gọn và dễ quan sát.
Khi cần lắp đặt hoặc bảo dưỡng, người kỹ thuật có thể tiếp cận cụm ổ trục, khớp nối và động cơ mà không phải tháo dỡ quá nhiều bộ phận phụ trợ xung quanh.
Thiết kế bơm và động cơ trên cùng bệ giúp việc căn chỉnh đồng tâm thuận lợi hơn.
Trong quá trình lắp đặt, chỉ cần đặt toàn bộ cụm bơm – động cơ lên móng, cân bằng bệ máy và kiểm tra độ đồng tâm tại khớp nối trước khi siết chặt bu lông móng.
Việc này giúp giảm sai lệch giữa trục bơm và trục động cơ, đồng thời hỗ trợ hạn chế rung động trong quá trình vận hành.
Đối với bơm quay ở tốc độ 2.900 vòng/phút, khả năng căn chỉnh chính xác ngay từ khi lắp đặt là yếu tố rất quan trọng.
Thiết kế gọn không chỉ có lợi khi lắp đặt ban đầu mà còn thuận tiện cho công tác bảo dưỡng.
Các bộ phận như khớp nối, thân ổ trục, giá đỡ, nắp bơm và động cơ được bố trí theo trình tự rõ ràng. Điều này giúp người kỹ thuật dễ xác định vị trí cần kiểm tra khi có rung, tiếng ồn hoặc nhiệt độ ổ bi tăng cao.
Khi thiết kế mặt bằng, chỉ cần bảo đảm khoảng trống hợp lý quanh cụm bơm để có thể tháo động cơ, khớp nối và cụm rôto khi cần.
Thiết kế gọn nhẹ của Bơm dầu truyền nhiệt RY80-50-200 còn thể hiện ở việc không đòi hỏi quá nhiều hệ thống phụ trợ.
Bơm chủ yếu cần bệ móng chắc chắn, đường hút và đường xả được đỡ độc lập, nguồn điện phù hợp cho động cơ 15 kW và không gian đủ cho kiểm tra, bảo dưỡng.
Khi đường ống được bố trí đúng kỹ thuật, tải trọng của đường ống không truyền lên thân bơm, việc lắp đặt và căn chỉnh sẽ đơn giản và ổn định hơn.
Thiết kế gọn nhẹ giúp Bơm dầu truyền nhiệt RY80-50-200 dễ dàng lắp đặt nhờ kết cấu bơm và động cơ đặt trên cùng bệ, cửa hút và cửa xả bố trí hợp lý, cụm ổ trục – giá đỡ tập trung và cơ chế tản nhiệt tự nhiên không cần hệ thống nước làm mát phức tạp.
Với các thông số 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, RY80-50-200 vừa đáp ứng yêu cầu tuần hoàn dầu tải nhiệt, vừa thuận tiện trong bố trí mặt bằng, đấu nối đường ống, căn chỉnh và bảo dưỡng. Đây là những yếu tố giúp model này phù hợp với nhiều hệ thống gia nhiệt công nghiệp cần một cụm bơm gọn, dễ triển khai và dễ vận hành.
Bơm dầu truyền nhiệt RY80-50-200 có thể được sử dụng trong hệ thống tuần hoàn dầu tải nhiệt phục vụ các công đoạn gia nhiệt gián tiếp của ngành dược phẩm. Với lưu lượng 50 m³/h, cột áp 50 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 15 kW, bơm đảm nhiệm việc đưa dầu nóng từ bộ gia nhiệt đến thiết bị sử dụng nhiệt rồi hồi về để tiếp tục chu trình.
Trong nhiều dây chuyền dược phẩm, nhiệt cần được truyền đến thiết bị công nghệ mà không để nguồn nhiệt tiếp xúc trực tiếp với sản phẩm. Dầu tải nhiệt được sử dụng như môi chất trung gian để vận chuyển nhiệt giữa bộ gia nhiệt và thiết bị cần kiểm soát nhiệt độ.
Bơm dầu truyền nhiệt RY80-50-200 tạo dòng tuần hoàn liên tục cho dầu tải nhiệt, giúp nhiệt lượng được đưa đều đến các vị trí sử dụng trong hệ thống.
Chu trình cơ bản có thể bố trí theo dạng:
Bộ gia nhiệt → Bơm RY80-50-200 → thiết bị sử dụng nhiệt → đường hồi dầu → bộ gia nhiệt.
Một ứng dụng phù hợp của Bơm dầu truyền nhiệt RY80-50-200 trong ngành dược phẩm là cấp dầu nóng cho áo gia nhiệt của thiết bị phản ứng.
Dầu tải nhiệt được bơm qua khu vực trao đổi nhiệt bên ngoài thiết bị. Nhiệt từ dầu truyền qua thành thiết bị để gia nhiệt cho môi chất bên trong, sau đó dầu nguội hơn quay trở lại bộ gia nhiệt.
Việc duy trì dòng dầu liên tục giúp hạn chế sự chênh lệch nhiệt độ quá lớn trong quá trình gia nhiệt và hỗ trợ duy trì điều kiện công nghệ ổn định.
Một số nguyên liệu hoặc bán thành phẩm trong sản xuất dược cần được duy trì ở nhiệt độ nhất định trong quá trình khuấy, phối trộn hoặc lưu giữ.
Trong trường hợp này, Bơm dầu truyền nhiệt RY80-50-200 có thể đưa dầu nóng qua áo nhiệt hoặc hệ thống trao đổi nhiệt của bồn.
Với lưu lượng 50 m³/h, bơm tạo dòng dầu tuần hoàn liên tục, giúp nhiệt được phân phối đều hơn trong vòng gia nhiệt thay vì dầu nóng bị lưu lại tại một khu vực.
RY80-50-200 cũng có thể được bố trí trong vòng dầu nóng cấp cho thiết bị trao đổi nhiệt.
Dầu sau khi được nâng nhiệt sẽ được bơm đưa đến bộ trao đổi nhiệt. Tại đây, nhiệt lượng được truyền sang dòng công nghệ cần gia nhiệt, sau đó dầu quay lại nguồn nhiệt.
Cột áp 50 m của bơm hỗ trợ duy trì dòng chảy qua đường ống, van và thiết bị trao đổi nhiệt khi tổng trở lực của hệ thống nằm trong phạm vi phù hợp với điểm làm việc của bơm.
Trong một số dây chuyền dược phẩm, đường ống chứa nguyên liệu cần được giữ nhiệt để hạn chế thay đổi độ nhớt hoặc giảm nhiệt quá nhanh.
Dầu tải nhiệt có thể được tuần hoàn qua áo gia nhiệt hoặc hệ thống giữ nhiệt gián tiếp của đường ống. Bơm dầu truyền nhiệt RY80-50-200 đảm nhiệm việc duy trì dòng dầu nóng trong vòng tuần hoàn này.
Giải pháp phù hợp với những khu vực cần cấp nhiệt liên tục trong thời gian vận hành.
Động cơ 15 kW truyền chuyển động đến trục bơm và làm bánh công tác quay ở tốc độ 2.900 vòng/phút.
Dầu tải nhiệt từ đường hồi đi vào cửa hút bơm, tới tâm bánh công tác rồi được gia tốc ra phía ngoài nhờ lực ly tâm. Dầu sau đó đi qua thân bơm, ra cửa xả và được đưa trở lại hệ thống gia nhiệt.
Ở điểm làm việc đã lựa chọn, bơm cung cấp lưu lượng 50 m³/h với cột áp 50 m, tạo điều kiện duy trì vòng dầu nóng liên tục giữa nguồn nhiệt và các thiết bị sử dụng nhiệt.
Đối với hệ thống dầu tải nhiệt, RY80-50-200 cần được gia nhiệt từ từ trước khi đưa lên nhiệt độ vận hành.
Dầu nóng nên được tuần hoàn qua thân bơm để nhiệt độ của bơm tăng dần. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Quá trình này giúp các chi tiết của bơm giãn nở nhiệt ổn định và hạn chế ảnh hưởng đến trục, ổ bi cũng như cụm làm kín.
Khi sử dụng Bơm dầu truyền nhiệt RY80-50-200, cần duy trì dòng dầu qua bơm ở mức phù hợp.
Không nên vận hành bơm kéo dài ở lưu lượng quá thấp. Việc duy trì dòng dầu liên tục vừa phục vụ truyền nhiệt vừa giúp bơm làm việc ổn định hơn.
Khi cần điều chỉnh lưu lượng, nên thực hiện tại phía đường xả thay vì hạn chế dòng dầu ở đường hút, nhằm giảm nguy cơ thiếu dầu vào bánh công tác.
RY80-50-200 được thiết kế chủ yếu để vận chuyển dầu tải nhiệt có tính ăn mòn yếu và không chứa hạt rắn. Vì vậy, khi sử dụng trong nhà máy dược phẩm, bơm nên được bố trí trong mạch dầu truyền nhiệt gián tiếp, thay vì mặc định sử dụng để bơm trực tiếp nguyên liệu hoặc sản phẩm dược.
Việc lựa chọn dầu tải nhiệt, vật liệu đường ống và điều kiện vận hành cần phù hợp với nhiệt độ thực tế của hệ thống cũng như yêu cầu công nghệ của từng dây chuyền.
Đối với dây chuyền dược phẩm cần hoạt động liên tục, có thể bố trí hai Bơm dầu truyền nhiệt RY80-50-200, trong đó một bơm vận hành và một bơm dự phòng.
Cách bố trí này giúp hệ thống dầu tải nhiệt vẫn có khả năng duy trì hoạt động khi bơm chính cần kiểm tra hoặc bảo dưỡng. Bơm dự phòng cũng nên được chạy kiểm tra định kỳ để đảm bảo luôn ở trạng thái sẵn sàng.
Giải pháp tuần hoàn dầu tải nhiệt ngành dược phẩm bằng Bơm dầu truyền nhiệt RY80-50-200 phù hợp với các hệ thống gia nhiệt gián tiếp cho thiết bị phản ứng, bồn gia nhiệt, bộ trao đổi nhiệt và các tuyến công nghệ cần duy trì nhiệt độ.
Với lưu lượng 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, RY80-50-200 đảm nhiệm nhiệm vụ duy trì dòng dầu nóng liên tục giữa bộ gia nhiệt và thiết bị sử dụng nhiệt. Hiệu quả của giải pháp phụ thuộc vào việc lựa chọn đúng điểm làm việc, kiểm soát quá trình gia nhiệt, duy trì đủ lưu lượng và bố trí hệ thống đường ống phù hợp

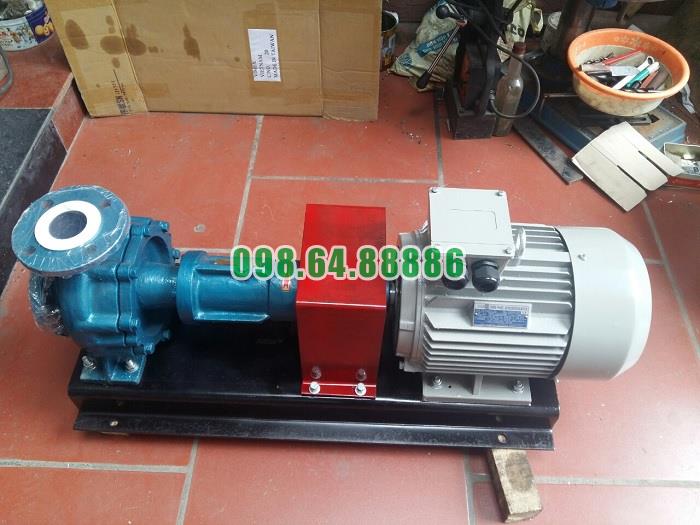

Bơm dầu nóng RY80-50-200 Công suất 15 kW, cột áp 50 m, lưu lượng 50 m3/h
