Bơm dầu truyền nhiệt RY50-32-200A thuộc dòng bơm RY chuyên dùng cho hệ thống tuần hoàn dầu nóng trong công nghiệp. Khi tìm hiểu khả năng chịu ăn mòn nhẹ của bơm dầu truyền nhiệt RY50-32-200A, điểm quan trọng nhất cần xác định là phạm vi môi chất mà thiết bị được thiết kế để vận chuyển.
Theo tài liệu kỹ thuật của dòng RY, bơm phù hợp với chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Vì vậy, khả năng chịu ăn mòn của RY50-32-200A nên được hiểu là khả năng làm việc với các môi chất có mức độ ăn mòn nhẹ trong phạm vi thiết kế, không phải khả năng chống lại các hóa chất có tính ăn mòn mạnh.
Khả năng chịu ăn mòn nhẹ của RY50-32-200A thể hiện ở việc bơm có thể được sử dụng với những chất lỏng công nghiệp không hoàn toàn trung tính nhưng chỉ có mức độ tác động hóa học nhẹ lên các bộ phận tiếp xúc với môi chất.
Trong quá trình tuần hoàn, dầu hoặc chất lỏng sẽ tiếp xúc trực tiếp với những bộ phận như:
Vì vậy, việc tài liệu xác định bơm dùng được với môi chất có tính ăn mòn yếu cho thấy cấu hình của dòng RY được định hướng cho điều kiện công nghiệp mà môi chất có thể gây tác động hóa học ở mức hạn chế.
Đây là điểm cần phân biệt rõ khi đánh giá thiết bị.
Cụm từ “tính ăn mòn yếu” không đồng nghĩa với khả năng chịu được mọi loại axit, kiềm hoặc hóa chất ăn mòn.
Do đó, RY50-32-200A không nên được mặc định là bơm chuyên dụng cho:
Nếu môi chất có độ ăn mòn cao, cần kiểm tra riêng vật liệu của thân bơm, bánh công tác, trục, phớt và các chi tiết tiếp xúc trước khi lựa chọn thiết bị.
Khi chất lỏng có tính ăn mòn tiếp xúc liên tục với bề mặt kim loại, các chi tiết bên trong có thể bị suy giảm dần theo thời gian.
Đối với RY50-32-200A, những vị trí cần quan tâm đặc biệt là thân bơm và bánh công tác vì đây là các bộ phận tiếp xúc trực tiếp và liên tục với dòng môi chất.
Nếu mức độ ăn mòn vượt quá phạm vi thiết kế, bề mặt chi tiết có thể bị tổn hại, từ đó ảnh hưởng đến độ bền và khả năng làm việc của bơm.
Bánh công tác là bộ phận quay trực tiếp tạo chuyển động cho môi chất.
RY50-32-200A có điểm làm việc thiết kế:
Lưu lượng 16 m³/h – cột áp 32 m – tốc độ 2.900 vòng/phút.
Nếu bánh công tác bị ăn mòn đáng kể trong thời gian dài, hình dạng và bề mặt làm việc có thể thay đổi. Khi đó, khả năng tạo lưu lượng và cột áp có thể không còn giữ được trạng thái ban đầu.
Vì vậy, giới hạn “ăn mòn nhẹ” là yếu tố cần được tôn trọng để bảo vệ các đặc tính làm việc của thiết bị.
RY50-32-200A thuộc dòng bơm dầu truyền nhiệt có khả năng làm việc với môi chất ở nhiệt độ cao.
Khi đánh giá khả năng chịu ăn mòn nhẹ, không nên chỉ xem xét thành phần hóa học của chất lỏng mà còn phải chú ý đến nhiệt độ làm việc thực tế.
Một môi chất có mức tác động thấp ở nhiệt độ thường không nhất thiết sẽ duy trì cùng mức tác động khi nhiệt độ tăng cao. Vì vậy, với hệ thống dầu truyền nhiệt, mức độ tương thích của môi chất với bơm cần được đánh giá trong chính điều kiện nhiệt độ vận hành.
Nói cách khác, khả năng chịu ăn mòn nhẹ của RY50-32-200A cần được xem xét đồng thời với điều kiện nhiệt độ của hệ thống.
Một yêu cầu khác của dòng RY là môi chất không chứa hạt rắn.
Điều này rất quan trọng vì ăn mòn hóa học và mài mòn cơ học là hai hiện tượng khác nhau.
Môi chất có tính ăn mòn nhẹ vẫn có thể phù hợp với bơm nếu nằm trong phạm vi thiết kế. Tuy nhiên, nếu chất lỏng chứa nhiều cặn hoặc hạt rắn, các hạt này có thể va đập và mài mòn bánh công tác, thân bơm và các khe hở bên trong.
Do đó, khả năng chịu ăn mòn nhẹ của RY50-32-200A không nên được hiểu là bơm có khả năng chịu đồng thời môi chất ăn mòn và nhiều hạt rắn.
Đối với hệ thống sử dụng RY50-32-200A, việc duy trì môi chất sạch có ý nghĩa trực tiếp đến tuổi thọ của thiết bị.
Đường ống trước khi đưa bơm vào vận hành cần được làm sạch để hạn chế cặn, xỉ hàn và dị vật đi vào bơm.
Bộ lọc trên đường hút cũng giúp giảm nguy cơ tạp chất rắn xâm nhập vào bánh công tác.
Việc giữ dầu truyền nhiệt sạch không làm tăng khả năng chống ăn mòn hóa học của vật liệu, nhưng giúp tránh việc ăn mòn nhẹ kết hợp thêm với mài mòn cơ học, từ đó hạn chế tốc độ xuống cấp của các chi tiết bên trong.
Thân bơm chứa và dẫn dòng môi chất nên chịu tiếp xúc liên tục với dầu hoặc chất lỏng đang được tuần hoàn.
Nếu môi chất vượt quá mức ăn mòn nhẹ, thân bơm có thể trở thành một trong những bộ phận chịu ảnh hưởng đầu tiên.
Bánh công tác vừa tiếp xúc trực tiếp với môi chất vừa quay ở tốc độ cao khoảng 2.900 vòng/phút.
Do đó, tình trạng bề mặt bánh công tác cần được kiểm tra trong quá trình bảo dưỡng, đặc biệt khi hệ thống sử dụng môi chất có tính ăn mòn.
Các phần của trục nằm gần khu vực môi chất và hệ thống làm kín cũng cần được theo dõi.
Bề mặt trục bị tổn hại có thể làm ảnh hưởng đến khả năng làm kín tại khu vực trục đi qua.
Dòng RY sử dụng bộ chèn làm kín kết hợp với phớt dầu chịu nhiệt.
Khả năng tương thích giữa môi chất và hệ thống làm kín rất quan trọng. Nếu môi chất có tính ăn mòn vượt quá phạm vi phù hợp, độ bền của bộ làm kín có thể bị ảnh hưởng.
Để RY50-32-200A làm việc ổn định với môi chất có tính ăn mòn nhẹ, cần tập trung vào đúng phạm vi sử dụng của thiết bị.
Trước hết, phải xác định môi chất không thuộc nhóm ăn mòn mạnh. Đồng thời, chất lỏng cần sạch và không chứa hạt rắn.
Trong quá trình vận hành, nên kiểm tra định kỳ những bộ phận tiếp xúc trực tiếp với môi chất, đặc biệt là bánh công tác, thân bơm và khu vực làm kín.
Nếu xuất hiện dấu hiệu bất thường như giảm lưu lượng, giảm cột áp, rò rỉ tăng hoặc bề mặt chi tiết có dấu hiệu suy giảm rõ rệt, cần kiểm tra tình trạng bên trong thay vì tiếp tục vận hành kéo dài.
Điểm mạnh của RY50-32-200A nằm ở khả năng sử dụng trong các hệ thống dầu truyền nhiệt công nghiệp mà môi chất có tính ăn mòn yếu.
Điều này mở rộng phạm vi sử dụng của thiết bị so với trường hợp chỉ được phép vận chuyển chất lỏng hoàn toàn không ăn mòn.
Tuy nhiên, giới hạn này cần được hiểu đúng:
RY50-32-200A phù hợp với ăn mòn nhẹ, nhưng tài liệu không xác định đây là bơm chống ăn mòn mạnh.
Do đó, nếu hệ thống sử dụng một hóa chất cụ thể có khả năng ăn mòn đáng kể, cần đánh giá tương thích vật liệu riêng trước khi quyết định sử dụng.
Tìm hiểu khả năng chịu ăn mòn nhẹ của bơm dầu truyền nhiệt RY50-32-200A cho thấy thiết bị được thiết kế để vận chuyển chất lỏng nhiệt độ cao có tính ăn mòn yếu và không chứa hạt rắn. Đây là phạm vi sử dụng phù hợp cho nhiều hệ thống tuần hoàn dầu truyền nhiệt trong công nghiệp.
Khả năng chịu ăn mòn nhẹ giúp RY50-32-200A có thể làm việc trong những điều kiện mà môi chất có tác động hóa học hạn chế lên các chi tiết tiếp xúc. Tuy nhiên, không nên mở rộng đặc tính này thành khả năng chịu axit mạnh, kiềm mạnh hoặc các hóa chất ăn mòn cao nếu chưa có xác nhận riêng về vật liệu.
Để duy trì độ bền của RY50-32-200A, cần lựa chọn đúng môi chất, hạn chế hạt rắn và cặn bẩn, đồng thời kiểm tra định kỳ thân bơm, bánh công tác, trục và bộ làm kín. Khi thiết bị được sử dụng đúng trong phạm vi ăn mòn nhẹ, khả năng làm việc của bơm sẽ phù hợp hơn với thiết kế ban đầu và hạn chế nguy cơ suy giảm các chi tiết tiếp xúc với môi chất
Cánh bơm là bộ phận trực tiếp tiếp xúc với dầu tải nhiệt và thực hiện nhiệm vụ truyền năng lượng từ trục bơm sang dòng chất lỏng. Đối với bơm dầu truyền nhiệt RY50-32-200A, việc lựa chọn chất liệu chế tạo cánh bơm có ảnh hưởng lớn đến khả năng chịu nhiệt, độ bền cơ học, khả năng chống mài mòn và tuổi thọ của thiết bị.
Tuy nhiên, trong tài liệu hướng dẫn kỹ thuật RY50-32-200A đang sử dụng, nhà sản xuất không ghi rõ vật liệu cụ thể của cánh bơm. Tài liệu chỉ xác định cánh bơm thuộc cụm rôto cùng với trục bơm và đai ốc hãm cánh bơm. Vì vậy, không nên khẳng định cánh bơm RY50-32-200A được chế tạo từ gang, thép hay thép không gỉ nếu chưa có xác nhận trực tiếp từ nhà sản xuất.
RY50-32-200A là bơm chuyên dùng để tuần hoàn dầu truyền nhiệt ở nhiệt độ cao. Dòng RY được thiết kế cho môi chất có nhiệt độ làm việc có thể lên đến khoảng 350°C, có tính ăn mòn yếu và không chứa hạt rắn.
Do đó, vật liệu chế tạo cánh bơm phải đáp ứng một số yêu cầu quan trọng.
Cánh bơm liên tục tiếp xúc với dầu nóng trong quá trình vận hành. Khi nhiệt độ môi chất tăng cao, vật liệu cánh bơm sẽ chịu giãn nở nhiệt và ứng suất nhiệt.
Vật liệu sử dụng phải duy trì được độ bền cơ học trong điều kiện nhiệt độ cao, hạn chế biến dạng làm thay đổi khe hở giữa cánh bơm và thân bơm.
Đây là yêu cầu đặc biệt quan trọng đối với RY50-32-200A vì bơm hoạt động ở tốc độ khoảng 2.900 vòng/phút.
Cánh bơm RY50-32-200A quay với tốc độ cao để tạo lưu lượng 16 m³/h và cột áp 32 m. Khi quay, cánh bơm phải chịu lực ly tâm và tải thủy lực liên tục.
Do đó, vật liệu chế tạo cần có độ cứng và độ bền phù hợp để tránh hiện tượng cong, nứt hoặc biến dạng trong quá trình vận hành lâu dài.
Đặc biệt, độ bền của phần moay-ơ cánh bơm và vị trí liên kết với trục rất quan trọng vì đây là khu vực trực tiếp tiếp nhận mô-men từ trục bơm.
Do tài liệu của RY50-32-200A không công bố vật liệu cụ thể, các vật liệu dưới đây chỉ nên được hiểu là những nhóm vật liệu thường gặp trong thiết kế bơm công nghiệp, không phải xác nhận vật liệu thực tế của model RY50-32-200A.
Gang là vật liệu được sử dụng khá phổ biến trong nhiều loại bơm ly tâm công nghiệp nhờ khả năng đúc tốt, độ cứng tương đối cao và chi phí sản xuất hợp lý.
Đối với môi chất dầu có tính ăn mòn thấp, gang có thể được xem xét sử dụng cho một số bộ phận thủy lực của bơm.
Ưu điểm của gang là khả năng tạo hình cánh bơm phức tạp bằng phương pháp đúc và có tính ổn định tương đối tốt.
Tuy nhiên, khả năng chịu va đập và một số điều kiện nhiệt – cơ của gang phụ thuộc rất nhiều vào loại gang và công nghệ chế tạo.
Thép đúc có độ bền cơ học và khả năng chịu tải tốt hơn nhiều loại gang thông thường.
Trong các hệ thống cần độ bền cơ học cao hoặc có điều kiện vận hành khắt khe, thép đúc có thể được lựa chọn để chế tạo cánh bơm.
Đối với bơm dầu truyền nhiệt quay ở tốc độ cao, đặc tính cơ học của thép là một lợi thế đáng chú ý.
Tuy nhiên, việc có sử dụng thép đúc cho RY50-32-200A hay không cần được xác nhận bằng hồ sơ vật liệu của chính nhà sản xuất.
Thép không gỉ thường được lựa chọn khi yêu cầu chống ăn mòn cao hơn.
Nếu dầu truyền nhiệt hoặc môi trường công nghệ có khả năng gây ăn mòn vật liệu, cánh bơm bằng inox có thể mang lại lợi thế về độ bền hóa học.
Tuy nhiên, tài liệu RY50-32-200A hiện có chỉ quy định môi chất có tính ăn mòn yếu. Vì vậy không có đủ cơ sở để kết luận model tiêu chuẩn sử dụng cánh bơm inox.
RY50-32-200A có tốc độ quay 2.900 vòng/phút. Cánh bơm vì vậy phải chịu lực ly tâm liên tục trong thời gian hoạt động.
Nếu vật liệu không đủ độ bền, cánh bơm có thể bị biến dạng hoặc mất cân bằng. Tình trạng này có thể dẫn đến rung động và tác động xấu đến ổ bi, trục cũng như bộ làm kín.
Khác với bơm nước thông thường, cánh bơm dầu truyền nhiệt phải làm việc trong môi trường nhiệt độ cao.
Khi nhiệt độ thay đổi, cánh bơm liên tục giãn nở và co lại. Do đó, tính ổn định nhiệt của vật liệu là một yếu tố rất quan trọng.
Nếu mức giãn nở không phù hợp với thiết kế của thân bơm và trục, khe hở vận hành có thể thay đổi, ảnh hưởng đến hiệu suất hoặc gây ma sát giữa các bộ phận.
Cánh bơm là bộ phận truyền năng lượng cho dầu tải nhiệt.
Đối với RY50-32-200A, cánh bơm phải đáp ứng điểm làm việc khoảng:
Lưu lượng: 16 m³/h
Cột áp: 32 m
Tốc độ: 2.900 vòng/phút
Công suất động cơ: 4 kW
Nếu cánh bơm bị mòn hoặc biến dạng, hình dạng thủy lực của cánh thay đổi và khả năng tạo lưu lượng, cột áp cũng có thể suy giảm.
Khi đánh giá chất liệu chế tạo cánh bơm của bơm dầu truyền nhiệt RY50-32-200A, không nên chỉ quan tâm cánh được làm bằng gang, thép hay inox.
Chất lượng chế tạo cũng có ảnh hưởng rất lớn.
Một cánh bơm cần có bề mặt tương đối đồng đều, không có các khuyết tật nghiêm trọng như rỗ đúc, nứt hoặc biến dạng. Sau khi gia công, cánh cũng cần được kiểm soát độ đồng tâm và cân bằng phù hợp.
Đối với tốc độ 2.900 vòng/phút, tình trạng mất cân bằng của cánh bơm có thể tạo ra rung động đáng kể khi thiết bị vận hành liên tục.
Để biết chính xác cánh bơm RY50-32-200A làm bằng vật liệu gì, cần yêu cầu nhà sản xuất hoặc nhà cung cấp cung cấp tài liệu xác nhận vật liệu.
Thông tin nên kiểm tra gồm:
Nếu thiết bị phục vụ hệ thống quan trọng, nên ưu tiên thông tin trên Material Certificate hoặc hồ sơ kỹ thuật chính thức thay vì chỉ dựa trên mô tả thương mại.
Một điểm cần lưu ý là bơm làm việc ở nhiệt độ cao không đồng nghĩa cánh bơm bắt buộc phải làm bằng inox.
Vật liệu được lựa chọn còn phụ thuộc vào nhiệt độ, tính ăn mòn của môi chất, áp suất, tốc độ quay, yêu cầu độ bền và giá thành thiết bị.
Dòng RY được quy định sử dụng với dầu truyền nhiệt có tính ăn mòn yếu và không chứa hạt rắn. Vì vậy, nếu chưa có tài liệu vật liệu của nhà sản xuất thì việc khẳng định cánh bơm RY50-32-200A là inox, gang hoặc thép đều chưa đủ cơ sở kỹ thuật.
Khi tìm hiểu chất liệu chế tạo cánh bơm của bơm dầu truyền nhiệt RY50-32-200A, điều quan trọng nhất là phân biệt giữa thông tin được nhà sản xuất xác nhận và các vật liệu thường dùng trong ngành bơm.
Tài liệu kỹ thuật RY hiện có chưa nêu cụ thể mác hoặc loại vật liệu chế tạo cánh bơm RY50-32-200A. Vì vậy, chưa thể khẳng định chính xác cánh bơm được làm bằng gang, thép đúc hay thép không gỉ.
Về yêu cầu kỹ thuật, cánh bơm RY50-32-200A cần có khả năng chịu nhiệt, chịu lực ly tâm, duy trì độ bền cơ học và ổn định kích thước khi hoạt động ở tốc độ 2.900 vòng/phút trong môi trường dầu tải nhiệt nhiệt độ cao. Để xác định chính xác chất liệu, cần căn cứ vào hồ sơ vật liệu hoặc xác nhận chính thức từ nhà sản xuất đối với đúng model RY50-32-200A.

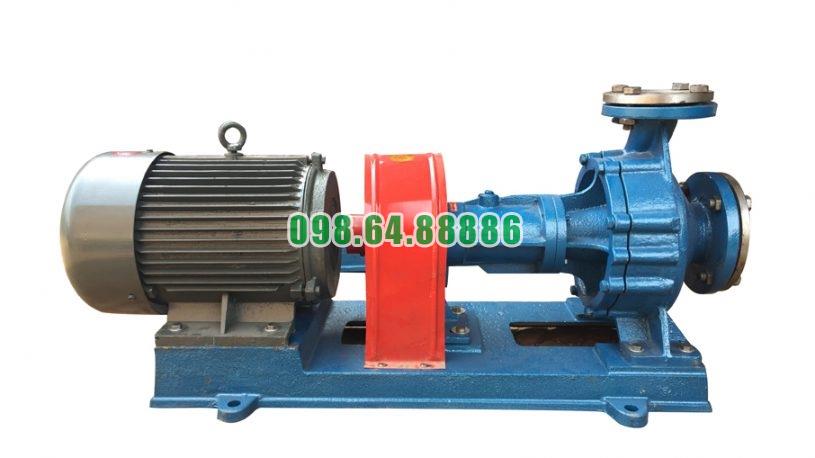

Bơm dầu nóng RY50-32-200A lưu lượng 16 m3/h, cột áp 32 m, tốc độ 2900 vòng/phút, công suất 4 kW
