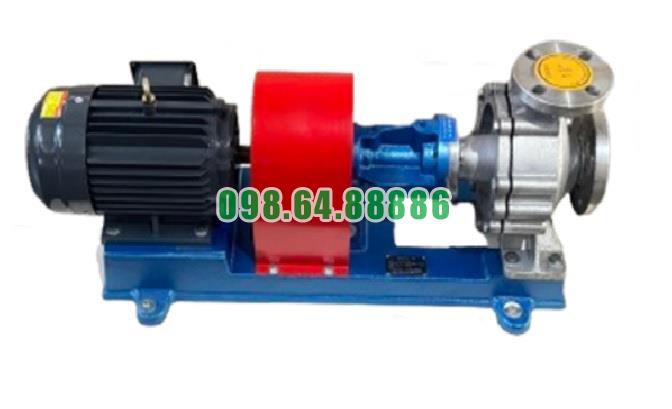

Bơm dầu nóng RY65-50-160 lưu lượng 20 m3/h, cột áp 32 m, tốc độ 2900 vòng/phút, công suất 5.5 kW

Bơm dầu truyền nhiệt RY65-50-160 gồm những bộ phận quan trọng nào?

Bơm dầu truyền nhiệt RY65-50-160 gồm những bộ phận quan trọng nào là vấn đề cần tìm hiểu khi lựa chọn, vận hành hoặc bảo dưỡng thiết bị. Theo tài liệu kỹ thuật của dòng bơm RY, kết cấu bơm được chia thành các cụm chính gồm cụm thân bơm, cụm rôto, cụm ổ trục, cụm làm kín và cụm truyền động.

Cụm thân bơm

Cụm thân của Bơm dầu truyền nhiệt RY65-50-160 gồm hai thành phần chính:

• Thân bơm

• Nắp bơm

Thân bơm là bộ phận bao bên ngoài khu vực bánh công tác và tạo không gian dẫn dòng cho dầu truyền nhiệt. Nắp bơm liên kết với thân bơm và đồng thời là vị trí bố trí các chi tiết liên quan đến trục và bộ phận làm kín.

Theo kết cấu chung của dòng RY, cửa hút được bố trí theo hướng trục, còn cửa xả được bố trí hướng tâm theo phương thẳng đứng.

Thân bơm chịu áp lực của môi chất

Thân bơm là một trong những bộ phận trực tiếp tiếp xúc với dầu truyền nhiệt. Theo tài liệu, mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.

Cụm rôto

Một trong những bộ phận quan trọng nhất của Bơm dầu truyền nhiệt RY65-50-160 là cụm rôto.

Cụm rôto bao gồm:

• Bánh công tác

• Trục bơm

• Đai ốc hãm bánh công tác

Bánh công tác

Bánh công tác là chi tiết quay cùng trục bơm trong quá trình vận hành. Đây là bộ phận trực tiếp tham gia vào quá trình truyền năng lượng cho dầu truyền nhiệt khi bơm hoạt động.

Bánh công tác được cố định trên trục bằng đai ốc hãm bánh công tác.

Trục bơm

Trục bơm kết nối cụm bánh công tác với hệ thống truyền động. Khi động cơ hoạt động, chuyển động quay được truyền qua khớp nối đến trục bơm, sau đó làm bánh công tác quay.

Trục vì vậy là bộ phận quan trọng liên kết giữa cụm truyền động và cụm thủy lực của bơm.

Cụm ổ trục

Bơm dầu truyền nhiệt RY65-50-160 sử dụng cụm ổ trục có nhiệm vụ đỡ và định vị rôto.

Theo tài liệu kỹ thuật, thân ổ trục chứa hai bộ vòng bi.

Các chi tiết liên quan được thể hiện trên sơ đồ kết cấu gồm:

• Ổ bi

• Thân ổ trục

• Nắp chặn ổ trục

• Ống dẫn dầu

Cụm ổ trục giúp duy trì vị trí làm việc của trục và bánh công tác trong quá trình quay.

Hai vị trí ổ bi có yêu cầu bôi trơn riêng

Tài liệu quy định ổ bi phía bánh công tác được bôi trơn bằng dầu tải nhiệt sạch. Đối với ổ bi phía khớp nối, nhà sản xuất quy định sử dụng mỡ bôi trơn phù hợp và lượng mỡ khoảng một nửa thể tích khoang trống giữa ổ bi và vỏ ổ.

Cụm làm kín

Cụm làm kín là bộ phận đặc biệt quan trọng đối với Bơm dầu truyền nhiệt RY65-50-160 vì bơm làm việc với dầu tải nhiệt nóng.

Theo tài liệu, hệ thống làm kín gồm:

• Bộ chèn làm kín

• Phớt dầu cao su chịu nhiệt

Bộ phận này được bố trí tại khu vực trục đi qua nắp bơm, giúp hạn chế môi chất thoát ra ngoài theo khe hở quanh trục.

Trên sơ đồ cấu tạo của dòng RY, phớt dầu và bộ chèn làm kín cũng được thể hiện là hai chi tiết độc lập trong cụm bơm.

Cụm truyền động

Cụm truyền động của Bơm dầu truyền nhiệt RY65-50-160 tạo chuyển động quay cho trục và bánh công tác.

Theo tài liệu, bơm và động cơ được lắp đồng tâm trên cùng một bệ máy và truyền động thông qua khớp nối mềm.

Cụ thể, dòng RY sử dụng:

• Động cơ

• Khớp nối mềm kiểu ba chấu

• Trục bơm

Khớp nối nằm giữa trục động cơ và trục bơm, thực hiện nhiệm vụ truyền chuyển động quay từ động cơ sang bơm.

Khớp nối mềm kiểu ba chấu

Tài liệu của nhà sản xuất xác định dòng RY sử dụng khớp nối mềm kiểu ba chấu. Bơm có thể kết hợp với động cơ thông thường hoặc động cơ phòng nổ tùy theo điều kiện sử dụng.

Quan sát từ phía khớp nối, chiều quay đúng của trục bơm là theo chiều kim đồng hồ.

Giá đỡ và hệ thống đỡ bơm

Ngoài các cụm chính, Bơm dầu truyền nhiệt RY65-50-160 còn có các chi tiết đỡ giúp cố định và duy trì kết cấu của toàn bộ cụm máy.

Dòng RY sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm.

Trên sơ đồ cấu tạo, giá đỡ cũng được thể hiện là một bộ phận riêng trong cụm bơm.

Các chi tiết chính trên sơ đồ cấu tạo bơm RY

Theo sơ đồ kết cấu trong tài liệu, dòng Bơm dầu truyền nhiệt RY gồm 12 chi tiết chính:

1. Thân bơm

2. Đai ốc bánh công tác

3. Bánh công tác

4. Nắp bơm

5. Trục bơm

6. Ổ bi

7. Thân ổ trục

8. Ống dẫn dầu

9. Nắp chặn ổ trục

10. Giá đỡ

11. Phớt dầu

12. Bộ chèn làm kín

Khi tìm hiểu Bơm dầu truyền nhiệt RY65-50-160 gồm những bộ phận quan trọng nào, có thể chia kết cấu thiết bị thành 5 cụm chính: cụm thân bơm, cụm rôto, cụm ổ trục, cụm làm kín và cụm truyền động.

Trong đó, thân bơm và nắp bơm tạo thành cụm vỏ chính; bánh công tác và trục hình thành cụm rôto; hai bộ ổ bi đảm nhiệm chức năng đỡ và định vị trục; bộ chèn kết hợp phớt dầu chịu nhiệt tạo thành cụm làm kín; còn động cơ và khớp nối mềm kiểu ba chấu tạo nên hệ thống truyền động. Đây là những bộ phận cốt lõi hình thành nên kết cấu hoàn chỉnh của Bơm dầu truyền nhiệt RY65-50-160.

Phong cách thiết kế tối ưu không gian của Bơm dầu truyền nhiệt RY65-50-160

Phong cách thiết kế tối ưu không gian của Bơm dầu truyền nhiệt RY65-50-160 thể hiện ở kết cấu cơ khí gọn, bố trí các bộ phận tập trung và giảm nhu cầu sử dụng hệ thống làm mát phụ trợ. Dòng bơm RY sử dụng kết cấu đỡ một phía, cửa hút hướng trục, cửa xả hướng tâm theo phương thẳng đứng, đồng thời bơm và động cơ được lắp đồng tâm trên cùng một bệ máy.

Kết cấu bơm gọn theo dạng đỡ một phía

RY65-50-160 sử dụng kết cấu đỡ một phía, kết hợp chân đỡ và gối đỡ trung tâm. Cách bố trí này giúp các bộ phận chính như thân bơm, trục, ổ bi và cụm truyền động được tập trung thành một cụm cơ khí thống nhất.

Nhờ đó, thiết bị không cần bố trí nhiều cụm đỡ độc lập xung quanh thân bơm, góp phần tạo nên hình dáng gọn và thuận tiện hơn khi bố trí trên bệ máy.

Bơm và động cơ bố trí trên cùng một bệ

Một điểm nổi bật trong phong cách thiết kế tối ưu không gian của Bơm dầu truyền nhiệt RY65-50-160 là bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, truyền động thông qua khớp nối mềm.

Cụm truyền động được bố trí theo phương thẳng hàng

Trục động cơ, khớp nối và trục bơm được bố trí thành một đường truyền động liên tục. Cấu trúc này giúp cụm máy có hình thức bố trí rõ ràng, không cần thêm cơ cấu truyền động bằng dây đai hoặc bộ truyền đặt lệch sang bên cạnh.

Nhờ đó, diện tích bố trí của toàn bộ cụm bơm – động cơ được kiểm soát tốt hơn.

Cửa hút hướng trục giúp bố trí đường ống thuận lợi

Cửa hút của RY65-50-160 được bố trí theo hướng trục, tức nằm cùng hướng với trục bơm. Trong khi đó, cửa xả được bố trí hướng tâm theo phương thẳng đứng.

Cửa xả hướng lên trên hạn chế chiếm diện tích hai bên

Việc bố trí cửa xả theo phương thẳng đứng giúp đường ống xả có thể được dẫn lên phía trên thay vì chiếm thêm không gian ngang xung quanh cụm bơm. Đây là đặc điểm có lợi khi bố trí thiết bị trong các khu vực có mật độ máy móc cao.

Thiết kế tản nhiệt tự nhiên giúp giảm thiết bị phụ trợ

Yếu tố quan trọng tạo nên phong cách thiết kế tối ưu không gian của Bơm dầu truyền nhiệt RY65-50-160 là cơ chế tản nhiệt tự nhiên.

Theo tài liệu, thiết kế mới của dòng RY sử dụng tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống. Nhà sản xuất nêu rõ giải pháp này giúp cụm bơm có kết cấu gọn và đơn giản hơn.

Không cần bố trí hệ thống nước làm mát riêng

Việc không phụ thuộc vào hệ thống làm mát bằng nước giúp giảm nhu cầu bố trí thêm đường cấp nước, đường hồi nước và các thiết bị phụ trợ liên quan quanh bơm.

Đây là lợi thế trực tiếp về không gian, đặc biệt trong các dây chuyền có nhiều thiết bị được lắp đặt gần nhau.

Các cụm cơ khí được tích hợp tập trung

Kết cấu RY được chia thành các cụm rõ ràng gồm:

• Cụm thân bơm.

• Cụm rôto.

• Cụm ổ trục.

• Cụm làm kín.

• Cụm truyền động.

Trong đó, thân ổ trục chứa hai bộ vòng bi để đỡ và định vị rôto; cụm làm kín sử dụng bộ chèn kết hợp phớt dầu; cụm truyền động nối trực tiếp với động cơ bằng khớp nối mềm.

Việc tập trung các chức năng cơ khí trong từng cụm giúp tổng thể RY65-50-160 có cấu trúc rõ ràng và hạn chế các bộ phận bố trí rời rạc.

Kiểu dáng phù hợp với bố trí dây chuyền công nghiệp

Với lưu lượng 20 m³/h, cột áp 32 m, động cơ 5,5 kW và tốc độ 2.900 vòng/phút, RY65-50-160 cung cấp một mức thông số làm việc đáng kể trong một kết cấu tương đối gọn của dòng RY.

Thiết kế này thuận lợi khi cần bố trí bơm cạnh lò dầu, thiết bị trao đổi nhiệt hoặc trên các cụm skid có giới hạn về diện tích lắp đặt.

Vẫn bảo đảm khoảng trống cần thiết cho bảo dưỡng

Thiết kế tối ưu không gian không đồng nghĩa với việc lắp bơm quá sát các thiết bị khác. Tài liệu yêu cầu khu vực lắp đặt phải có đủ không gian để kiểm tra, tháo lắp và bảo dưỡng.

Do đó, khi bố trí RY65-50-160 cần tận dụng ưu điểm kết cấu gọn nhưng vẫn phải chừa khoảng thao tác kỹ thuật phù hợp xung quanh cụm máy.

Phong cách thiết kế tối ưu không gian của Bơm dầu truyền nhiệt RY65-50-160 được thể hiện qua kết cấu đỡ một phía, bơm và động cơ lắp trên cùng bệ, cửa hút hướng trục, cửa xả hướng tâm thẳng đứng và đặc biệt là cơ chế tản nhiệt tự nhiên không cần hệ thống làm mát bằng nước.

Sự kết hợp giữa các đặc điểm này giúp RY65-50-160 có kết cấu gọn, đơn giản và thuận lợi khi bố trí trong dây chuyền công nghiệp, đồng thời vẫn bảo đảm không gian cần thiết cho kiểm tra và bảo dưỡng thiết bị.

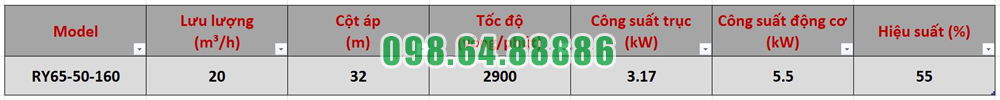

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

Hình ảnh thực tế bơm dầu truyền nhiệt RY
